Як підключити лампочки до подвійного вимикача: відео

Двоклавішний вимикач – це корисний пристрій, що дає можливість одночасного управління двома джерелами світла. Підключити його можна самостійно або за допомогою електрика. Перший варіант значно дешевше, але вимагає деяких витрат часу. Для того щоб прискорити цей процес, рекомендується подивитися відео про те, як підключити подвійний вимикач, і докладно вивчити схему монтажу.

Загальні відомості

Перед тим як підключити дві лампочки до одного вимикача, необхідно детально розглянути його будову, принцип дії, а також основні переваги та недоліки. Ця інформація допоможе вибрати найбільш ефективну схему монтажу, яка ідеально підійде для конкретного приміщення.

Пристрій і принцип дії

Подвійний перемикач вважається найбільш універсальним, так як дозволяє контролювати роботу 2 лампочок або освітлювальних приладів. Незважаючи на таку ефективність, влаштування складається з мінімальної кількості деталей. Серед них виділяються такі:

1. Дві знімні клавіші. Вони можуть рухатися тільки в одній площині, за рахунок чого виконується вмикання і вимикання джерела світла.
2. Розбірної корпус. Складається з основної частини і облицювальної панелі, яка виконує декоративну функцію, а також приховує всі помилки, допущені при монтажі.
3. Клемники. Ці важливі елементи конструкції використовуються для з'єднання вимикача з живлять проводами.

Деякі сучасні моделі приладів оснащуються диммерами (пристрої, призначені для регулювання яскравості освітлення) і елементами підсвічування, які спрощують пошук вимикача в темному приміщенні.

Принцип дії Двоклавішний вимикача максимально простий. У ньому легко може розібратися не тільки кваліфікований електрик, але і новачок, який підключає цю конструкцію в перший раз. Принцип роботи полягає в можливості управління ступенем освітлення.

Можливі варіанти:

1. Включення тільки правої клавіші. Воно веде за собою освітлення частини кімнати, в якій знаходиться приєднаний джерело світла.
2. Включення тільки лівої кнопки. В цьому випадку освітленій стане друга половина помешкання.
3. Одночасне натискання двох клавіші. Всі підключені освітлювальні прилади відразу ж почнуть свою роботу.

Переваги і недоліки

Подвійний вимикач, як і будь-який інший подібний прилад, має кілька переваг. Завдяки їм, він користується популярністю у споживачів і часто встановлюється в різних приміщеннях.

Перевагами такого будівництва є:

1. Можливість контролю за декількома освітлювальними приладами. Завдяки наявності двох клавіш, вимикач може одночасно керувати двома лампочками і включати їх при першій необхідності.
2. Здатність регулювати яскравість освітлення в кімнаті. Ця можливість з'являється при підключенні пристрою до різних лампам світильника або люстри. Шляхом натискання однієї з клавіш буде включатися не весь освітлювальний прилад, а лише кілька його джерел світла.
3. Контроль за наявністю світла в двох окремих приміщеннях. Якщо правильно виконати підключення, то можна одним пристосуванням включати і вимикати світло в різних кімнатах.
4. Економічність. У деяких випадках є потреба в мінімумі світла, тому можна користуватися тільки однією клавішею. Це допоможе виключити зайвий витрата електроенергії, що значно зменшить фінансові витрати.
5. Раціональне використання проводів. При правильному підключенні можна зменшити кількість використовуваного кабелю і помістити його в максимально зручному місці.
6. Простота монтажу. Виріб легко встановлюється за допомогою мінімальної кількості інструментів і витратних матеріалів.
7. Дешевизна.Двоклавішний вимикач коштує приблизно стільки ж, скільки і одинарний. Отже, додаткові фінансові витрати будуть мінімальними.

Незважаючи на велику кількість переваг, у подвійного вимикача є і недоліки. Їх обов'язково потрібно брати до уваги перед покупкою пристрою і початком його монтажу. В іншому випадку можна зіткнутися з різними проблемами, які спричинять за собою додаткові витрати.

Недоліками таких вимикачів вважають:

1. Неможливість установки на вулиці. Стандартна конструкція не володіє достатньою ізоляцією від дощу та інших природних катаклізмів.
2. Більш часте перегоряння лампочок. Це відбувається тільки в тих випадках, коли власник приміщення постійно підбирає потрібне освітлення шляхом увімкнути чи вимкнути джерел світла.
3. Відсутність можливості модернізувати пристосування. Вимикач можна оснастити додатковими функціями, що допомагають регулювати світло.

Установка вимикача своїми руками

Для того щоб пристрій ефективно працювало і добре виконувало покладені на нього функції, необхідно правильно його встановити. Подвійний вимикач на дві лампочки під'єднати досить просто. Для виконання цієї роботи не потрібно володіти особливими знаннями або мати великий досвід проведення подібних заходів. Все, що потрібно від майстра – точне дотримання всієї послідовності дій. Тільки в цьому випадку можна домогтися бажаного результату і виконати роботу за максимально короткий проміжок часу.

Необхідні матеріали та інструменти

Перш ніж з'єднати дві лампочки на подвійний вимикач, потрібно підібрати всі необхідні інструменти і матеріали. Купити їх можна в будь-якому спеціалізованому магазині за порівняно невеликою ціною. Це дає можливість виконувати установку вимикача навіть людям з невеликими фінансовими можливостями.

Для роботи знадобляться такі предмети:

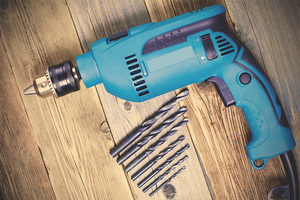

• електрична дриль;
• перфоратор зі спеціальною круглою насадкою;
• свердло і бур діаметром 6 мм;
• звичайна викрутка, яка буде використовуватися для фіксації проводів і корпусу пристрою;
• індикаторна викрутка, необхідна для перевірки наявності напруги в мережі;
• інструмент для зняття ізоляційного шару з проводів (альтернативою може стати гострий ніж);
• пасатижі, що застосовуються для обтиску кабелю;
• стамеска;
• будівельний шпатель;
• маркер для нанесення розмітки на стіни і відміток на дроти;
• дюбеля з пробкою;
• саморізи;
• ізоляційна стрічка;
• штукатурка або будівельний гіпс, який знадобиться для забивання отворів в стіні.

Для того щоб в процесі роботи не виникало ніяких труднощів, необхідно використовувати тільки якісні матеріали і робочі інструменти. Крім цього, не слід забувати про правила безпеки при роботі з електрикою. Щоб уникнути будь-яких неприємностей, необхідно все використовувані інструменти оснастити ізольованими ручками.

покрокове підключення

У більшості випадків професійні електрики радять встановлювати подвійний вимикач з прихованою проводкою. Це дозволить не тільки запобігти випадковий контакт людини з кабелем, але і зберегти привабливий зовнішній вигляд інтер'єру.

Порядок дій:

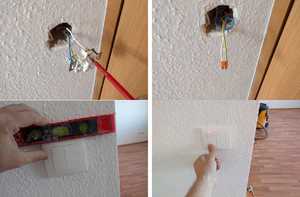

1. На початковому етапі монтажу вибирається місце на стіні, де буде розташовуватися вимикач. Важливо враховувати не тільки зростання всіх людей, що проживають в кімнаті, але і вимоги техніки безпеки.
2. Маркером намічається точка свердління.
3. Береться перфоратор зі спеціальною насадкою круглої форми і в стіні роблять отвір. Його глибина повинна бути такою, щоб декоративна панель встановленого вимикача перебувала точно на рівні стіни.
4. За допомогою стамески видаляються залишки зруйнованої частини.
5. З коробки виймається куплений вимикач і повністю розбирається.З нього по черзі знімаються обидві клавіші і декоративна панель.
6. Що залишився корпус прикладається до готового отвору і перевіряється на відповідність.
7. На наступному етапі береться електродриль з буром і прокладається штраба для проведення проводів. Її напрямок вибирається так, щоб від розподільчої коробки до корпуса приладу була мінімальна відстань.
8. Після завершення найскладнішої і довгої частини роботи готується корпус вимикача. У ньому вирізаються шаблонні отвори, які будуть використовуватися для проведення кабелю.
9. Підготовлене отвір змочується водою, яка допоможе будівельній суміші більш надійно зафіксувати корпус.
10. В отвір закладається потрібну кількість використовуваної маси і рівномірно розподіляється по його бічних стінок.
11. Поки суміш не застигла, в отвір акуратно вставляється корпус пристрою.
12. Виступили залишки будівельної маси обережно видаляються за допомогою шпателя.
13. Поверхня розчину вирівнюється і виріб залишається на кілька десятків хвилин до затвердіння суміші.

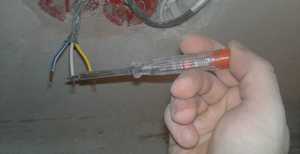

14. Перед наступним етапом монтажу індикаторної викруткою визначається фазний і нульовий провід.
15. Маркером робляться відповідні відмітки на його ізоляції.
16. Потім відключається електроживлення в приміщенні.
17. Фазний провід пропускається через отвір в корпусі вимикача і фіксується на клеми контактного пристрою.
18. Після цього 2-фазних проводи (відходять) приєднуються до клем відповідних контактів.
19. Основна частина вимикача поміщається в попередньо встановлений пластиковий корпус і надійно кріпиться там за допомогою спеціальної металевої рамки.
20. На пристрій надягається декоративна панель і монтуються обидві клавіші.
21. У кімнаті поновлюється подача електрики і вимикач перевіряється на працездатність. Важливо протестувати його на всіх можливих режимах роботи.

Правила техніки безпеки

Для того щоб в процесі установки Двоклавішний вимикача не виникало ніяких непередбачених ситуацій, необхідно намагатися дотримуватися основних запобіжних заходів. Вони допоможуть уникнути будь-яких травм і знизять вірогідність поломки пристрою.

Основні правила безпеки:

1. Будь-які роботи з електрикою можуть проводити тільки люди, що володіють достатніми знаннями і досвідом. В іншому випадку ймовірність отримання будь-якої травми значно зросте.
2. Проводяться заходи щодо встановлення вимикача можна тільки після відключення електроживлення в приміщенні. При цьому слід подбати про те, щоб ніхто випадково не зміг включити електрику.
3. Перед тим як торкатися до оголених проводів, потрібно перевірити їх спеціального індикаторного викруткою на наявність напруги.
4. Заборонено братися руками за два оголених проводу, навіть якщо вони відключені від електромережі.
5. Не можна торкатися до проводів вологими руками. Те ж саме стосується і інших елементів конструкції, здатних проводити електричний струм.
6. Будь-які профілактичні, монтажні або ремонтні заходи можна проводити тільки із застосуванням інструментів, оснащених ізольованими ручками.
7. Фахівці рекомендують ретельно ізолювати всі потенційно небезпечні місця. Це проста дія допоможе уникнути випадкового зіткнення контактів, яке стане причиною короткого замикання.
8. Заборонено до закінчення монтажних робіт включати електроживлення в кімнаті.
9. Одяг та взуття не повинні створювати дискомфорту і відволікати майстри від процесу монтажу.
10. Під час тестування встановленого вимикача слід бути гранично обережним і не забувати про правила безпеки.

Таким чином, встановити двоклавішний вимикач зможе практично кожен бажаючий. А за умови дотримання рад професіоналів і правил техніки безпеки все пройде швидко і гладко.
