Установка і підключення внутрішньої потрійний розетки в будинку
Яке розмаїття електричних приладів в магазинах! Здається, все необхідне. Однак, прийшовши додому, виявляється, що підключати вже і нікуди. І знову в магазин за трійником або подовжувачем. А потім невдоволення: то дроти під ногами, щось не виглядає той же самий трійник. Ось тоді і з'являється бажання – щоб і місць підключення вистачало, і виглядали вони. Раз є попит, є і пропозиція. Промисловість давно вже випускає подвійні і потрійні розетки.
вибір розетки
Асортимент цих пристроїв величезний: і колір, і форма, і розміри. Здається, чого простіше – вибрати, яка сподобалася, і все. Однак, є виробники, які виготовляють неякісний матеріал, а щоб його купували, роблять його красивим. Як вибрати гарну і якісну розетку? Існує два типи:
- з пелюстковими контактами;
- з пружинними контактами.
Перші простіше у виготовленні і тому, як правило, дешевше. Їх можна використовувати для під'єднання малопотужних електроприладів або там, де рідко витягують вилку, наприклад, телевізор. При великих навантаженнях контакти нагріваються і втрачають пружність. При частому користуванні розеткою відбувається деформація контактів. І в тому, і в іншому випадку між виделкою і контактами розетки з'являється зазор, що призводить до іскріння і нагрівання. Це, в свою чергу, може викликати або коротке замикання, або загоряння.

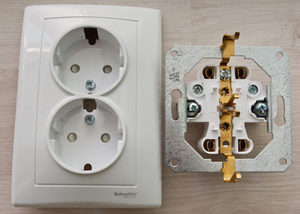

Друга конструкція більш складна і дорога. Вона має рухомий контакт, який притискається до упору за допомогою пружини. Відстань між рухомим і нерухомим контактами легко змінюється, що дозволяє часто користуватися таким пристроєм. Щільно притискаючись до вилки, контакт дозволяє використовувати великий струм, а значить, і потужність.
Друге, на що слід звернути увагу при покупці – матеріал монтажного майданчика – те, на чому кріпляться контакти і клеми для підключення проводів. Вони також бувають двох видів:
Кераміка є не тільки хорошим ізолятором, але і зовсім не горюча. Не деформується при зміні температури. Другий матеріал також не проводить електричний струм. Але деякі виробники в цілях економії використовують горючий матеріал. Це може привести як до пожежі, так і до отруєння отруйними газами.
Але і це ще не все. Необхідно проявити проникливість. Для яких цілей буде використовуватися розетка? А в майбутньому? Сьогодні вона буде потрібна для підзарядки телефону, а через якийсь час, можливо, до неї підключать потужний пилосос. Чи буде вона тоді нормально функціонувати? Для цього необхідно знати, який струм буде через неї проходити. Виробники зазвичай на зворотному боці корпусу вказують напругу і силу струму, на які розраховано пристрій.

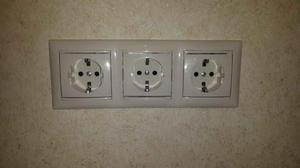

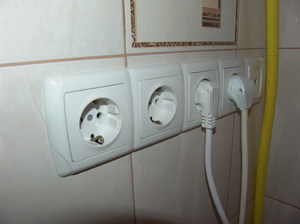

Якщо поставити в ряд три одинарні розетки – виглядати не будуть, потрібна закінчена композиція.
Продаються готові трехрозеточние блоки, а також є окрема лицьова панель, яка закриває три поруч стоять розетки. Вибір буде залежати і від вартості, і від придивилася моделі. При покупці панелі потрібно буде підібрати до неї розетки, щоб вони точно підходили один до одного.
Визначення місця установки

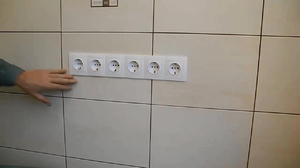

Де поставити блок розеток? Враховується і зручність, і естетика, і безпеку. Але необхідно враховувати і правила безпеки і технічної експлуатації. Якщо дивитися на європейські стандарти, то відстань між підлогою та таким блоком повинна складати 20-40 см, за радянськими – 100-120 см. Можливо, місце буде залежати і від способу установки. А вона буває:
Зовнішня використовується в старих будівлях, в виробничих, нежитлових приміщеннях. Проводиться безпосередньо на стіну. Кабель або дроти укладаються в лоток з негорючого матеріалу.
У нових будинках і в приміщеннях після ремонту, як правило, встановлюється внутрішня або прихована проводка, як і розетки з вимикачами. У будь-якому випадку проведення від розподільної коробки до розетки повинні прокладатися строго вертикально або горизонтально. Це необхідно враховувати при виборі місця, щоб потім не довелося об'їжджати перешкоди.
Підготовчі роботи
Йдеться про встановлення потрійний розетки внутрішньої. Знову ж можна виділити два способи установки:
- з одним підрозетників;
- з трьома підрозетників.
Який би вибір не був, необхідно розмітити місце установки. Деякі рекомендують використовувати рівень, проте, якщо підлога не за рівнем, конструкція буде виглядати нерівно. Тому краще гніздо під розетку зробити трохи більше, щоб можна було її регулювати. Якщо ви вирішили встановити потрійну розетку в один підрозетник, то треба відміряти розміри підрозетника, зробити допуск і видовбати отвір в стіні.

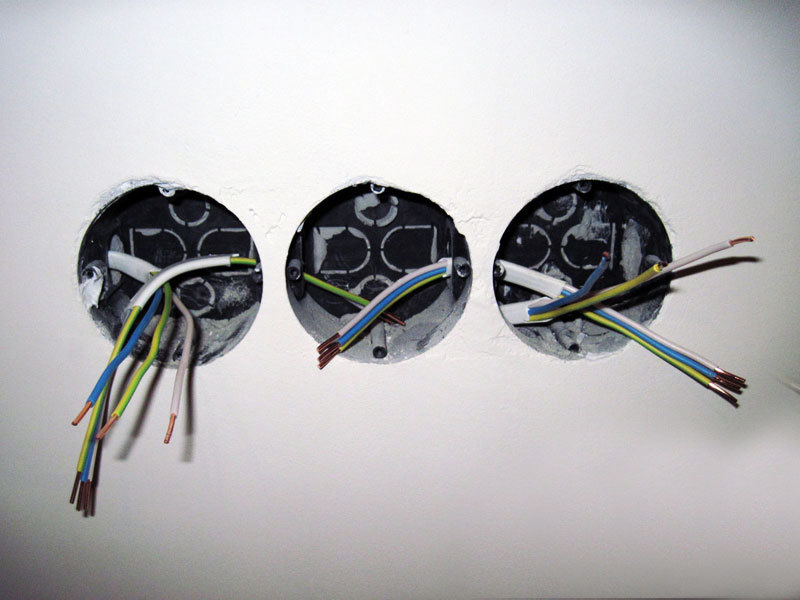

При установці трьох одинарних розеток під кожну з них потрібно поставити підрозетник. Тут потрібна особлива точність. Необхідно не тільки виставити рівень, але також розрахувати відстані так, щоб кожна з них увійшла в своє гніздо лицьовій панелі.
Кріпити підрозетник необхідно міцно, навіть маленька розхлябаність може зруйнувати штукатурку, та й самим буде неприємно. Закріпити можна дюбелями, якщо є вправність, так як можна зруйнувати підрозетник. Однак, практичніше буде шурупами, хто знає, може доведеться міняти або прибирати.
У магазинах продаються набори: шурупи і гільзи. Ставимо в видовбані гніздо підрозетник і відзначаємо місце під кріплення. Висвердлюємо отвір по діаметру гільзи (можна трохи менше, але не більше) і вставляємо гільзу, вона повинна міцно триматися. При закручуванні шурупа гільза ще щільніше притулиться до стіни. Якщо стіна цегляна, можна використовувати звичайне свердло, хоча, якщо є з напайкою, потрібного діаметра – краще його. Для бетону однозначно варто взяти свердло з напайкою, благо вони зараз вільно продаються.
підготовка дроти
Настав час подумати про прокладання кабелю або проводів. Для цього потрібно визначитися, що ви будете використовувати. За правилами до кожної розетки повинен йти свій провід. Якщо у розеток передбачено заземлення, то додатково треба ще по одному провіднику. Провід для заземлення використовується без ізоляції.
Добре б в запасі мати одну-дві жили. При підключенні потрійний розетки можна пошкодити одну з жил. Алюмінієвий дріт, особливо якщо його надрізати, легко ламається. Можна помилитися і відрізати коротше, ніж необхідно. В процесі роботи, через велике навантаження, дроти можуть обгорати. Ось тоді резервна жила буде як ніколи до речі.
Ще трохи про матеріал токопроводящего провідника. Раніше говорилося про необхідність подумати під яким навантаженням буде працювати розетка. Це справедливо і для проводу. Є багато довідників, таблиць для розрахунку перерізу провідника в залежності від проходить по ньому струму. Багатожильний провідник пропускає набагато більший струм, ніж одножильний того ж перетину. Виходячи з цього можна вирішити, що буде використовуватися – провід або кабель.
Після того як все необхідне купили, накресліть на стіні лінію від основної електромережі або коробки до зробленого гнізда.
Пам'ятайте, лінія повинна йти строго по вертикалі або горизонталі. Видовбати доріжку з таким розрахунком, щоб кабель або дроти повністю йшли під штукатурку. Якщо є підозра що поруч буде проводка, необхідно знеструмити квартиру.
Це можливо в тому випадку, коли прокладка проводиться до коробки, яка знаходиться поруч, але трохи в стороні.
підключення розетки
Перш ніж встановлювати підрозетник, висвердлюється в корпусі отвір під провід (кабель). Якщо їх три, то в кожному з них. Після цього кріпимо його до стіни. Закріпивши один край, перевірте рівень.Якщо одна розетка варто криво, це мало помітно, але якщо потрійна – відразу кидається в очі. Прикрутите розетки і переходите до проводу.
Перед тим, як закріпити кабель, продзвоните все його жили і виділіть їх. У деяких кабелях ізоляція кожної жили пофарбована в свій колір. Якщо використовуються дроти – позначка не потрібна, але продзвонити обов'язково. Після цього покладіть їх у канавку і закріпіть. Той кінець, який буде приєднуватися до мережі, вимерьте так, щоб його вистачило завести в коробку і з'єднати. Не забувайте про правило – завжди залишати запас, нехай краще більше, ніж не вистачить. З мережею поки не поєднуйте.

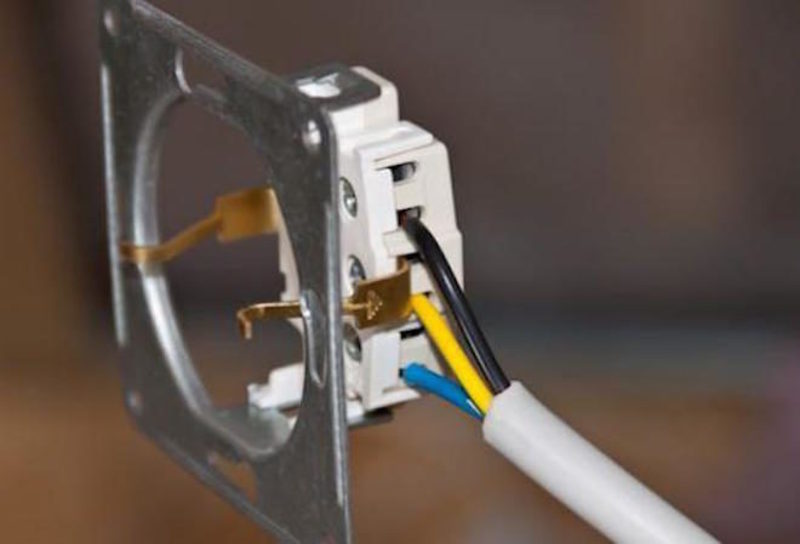

Другий кінець заведіть в підрозетник і з'єднайте з клемами розетки. Перевірте цілісність проводів і правильне підключення. Це можна зробити наступним чином. Робиться перемичка з оголеного дроту і вставляється в розетку, потім продзвонювати цей ланцюг. Те ж саме проробляється з другої і третьої. Окремо приєднується заземлення, якщо його немає доведеться зробити самому.

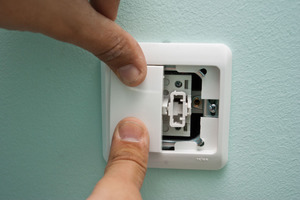

Залишилося заштукатурити дроти і підрозетник. Якщо отвори під дроти дуже великі, їх необхідно закрити, щоб штукатурка не потрапила всередину. Після висихання штукатурки закладіть стіну і закрийте потрійну розетку. Залишилося розібратися, як підключити потрійну розетку до мережі. Підключення може бути двох видів:
- до вже наявної коробці, наприклад, змінюємо одиночну розетку на потрійну;
- безпосередньо до центральної лінії.
З'єднання в коробці
В першу чергу повністю обесточьте квартиру. Ні в якому разі не намагайтеся працювати під напругою! Розкрийте коробку і огляньте з'єднання. Якщо вони замотані ізолентою – розмотайте, надіті ковпачки – зніміть. Робиться це для того, щоб забезпечити доступ до струмопровідних елементів. Заодно приміряйте, помістяться чи дроти в коробці?

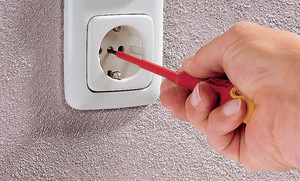

Перевірте оголені дроти в коробці, щоб вони не стикалися і подайте напругу. Далі треба буде визначити, де розташована фаза – провідник, по якому приходить струм. Скористатися можна індикатором або приладом, що вимірює напругу. З індикатором все зрозуміло: торкніться токопроводящего елемента, якщо з'явився світловий сигнал – це фаза.
Інша справа з приладом. Так як вимірюється змінний струм, не можна зрозуміти, де знаходиться фаза, а де нуль. Тому в якості нуля використовується сама людина. Береться щуп приладу в одну руку, а інший стосується черзі всіх з'єднань. Боятися не треба: струм, що проходить по ланцюгу, буде настільки малий, що його не відчує самий чутлива людина. Але для цього підключена шкала вимірюваного напруги на приладі повинна бути не менше 250 вольт.
При знаходженні в коробці більше двох точок з'єднання необхідно переконатися, що знайдене фазное з'єднання відноситься до центральної лінії.
З'єднайте фазу з трьома очищеними від ізоляції жилами, які йдуть до контактів трьох розеток. Інші три, підключені до інших контактів розетки, з'єднайте з нулем – це інший дріт центральної лінії.
Підключення до лінії
Для підключення до центральної лінії заздалегідь купите розподільну коробку. Обесточьте квартиру, розріжте провід центральної лінії, встановіть коробку, зачистите дроти центральної лінії і від розетки, все це заведіть в коробку. Жили з перших контактів розетки Подсоед до одного провіднику лінії, жили інших контактів розетки підключіть до іншого провідника. Землю підключіть до заземлювача.
