Заміна патрона шуруповерта: особливості процедури

Шуруповерт – ефективний інструмент, що дозволяє прискорити проведення багатьох будівельних, слюсарних і складальних робіт. Він з успіхом замінює не тільки великий асортимент викруток та гайкових ключів, а й може виступати в ролі дриля. Однак будь-яка техніка схильна до зносу. Може статися поломка різних вузлів. Нерідко виникає необхідність заміни патрона на шуруповерт. Щоб успішно провести ремонт, варто докладніше вивчити пристрій інструменту.

Пристрій і несправності

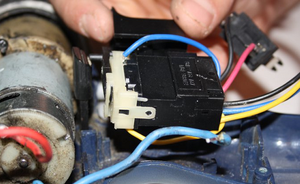

Все шурупокрути мають приблизно однаковий пристрій. Окремі різновиди можуть включати в себе ряд додаткових вузлів. але будь-яка модель оснащена наступними обов'язковими елементами:

• електродвигун постійного струму;
• планетарний редуктор;
• обмежувач навантаження;
• акумулятор.

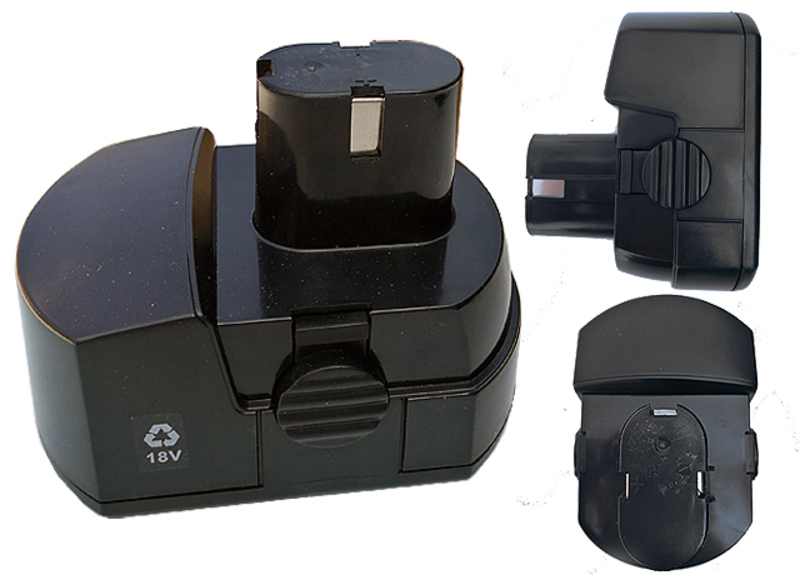

Найпоширеніша несправність – непридатний акумулятор. Найпростіше замінити неробочий акумулятор на новий. Якщо модель стара і потрібних акумуляторів немає в продажу, можна спробувати пристосувати начинку від іншого, помістивши її в корпус від старого. Слід уважно стежити за відповідністю електричних характеристик використовуваних для заміни батарей.

Нікель-кадмієві акумулятори мають ефект пам'яті. Іноді для відновлення їх нормальної роботи достатньо провести кілька циклів повного розряду і заряду. Це дозволить повернути батареї вихідну ємність.

Ремонт більшості внутрішніх вузлів інструменту вимагає високої кваліфікації і істотних трудовитрат. Зовнішнім вузлом, який відносно легко в разі несправності замінити самостійно, є патрон.

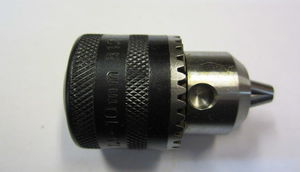

трьохкулачковий патрон

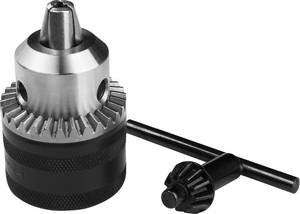

У більшості моделей шуруповертів застосовуються трикулачні затискні патрони. На патрон доводиться основна частка навантаження при роботі інструмента. Це може призводити до частого виникнення несправностей. Найбільш часто виникають такі проблеми:

• люфт кулачків;
• перекіс кулачка і затискається елемента щодо осі обертання;
• нерівномірне зусилля затяжки;
• заклинювання.

Для проведення ремонту необхідно з'ясувати причину поломки. Для цього потрібно спочатку зняти патрон. Перш ніж це зробити, слід з'ясувати метод кріплення. Можливі два варіанти:

1. Інструментальний конус – найпростіший і надійний спосіб кріплення. Цей тип з'єднання дозволяє передавати великий крутний момент без ризику пошкодження валу або посадкового отвору патрона.
2. Різьба – простіше у виготовленні, але менш надійна при постійній роботі з великими навантаженнями. У разі перевищення крутного моменту або заклинювання інструменту в режимі свердління різьблення може зрізати.

В якості додаткового фіксуючого кріплення, що захищає від випадкового від'єднання патрона під час роботи, часто застосовують гвинт, Вкручувальний з боку патрона в вал.

Для визначення типу кріплення слід уважно вивчити маркування. Зазвичай спосіб фіксації зазначений безпосередньо за інтервалом діаметрів хвостовиків:

• У побутовому інструменті для компактності використовуються укорочені варіанти інструментальних конусів, маркуються буквою В і цифрою, яка б показала діаметр товстої частини конуса в міліметрах. Докладні відомості про позначення містить ГОСТ 9953-82. Це позначення потрібно в разі придбання нового патрона.
• У разі використання нарізного кріплення буде присутній позначення метричної або дюймового різьблення.

способи демонтажу

Після визначення типу кріплення можна приступати до зняття патрона. Спосіб фіксації визначає методику демонтажу. Корисно розглянути обидва можливих варіанти.

різьбове кріплення

Зняти патрон з шуруповертов Bosch, Hitachi, Metabo, Makita і інших популярних марок просто, адже в більшості випадків вони мають різьбове кріплення. Для цього рекомендується користуватися таким алгоритмом:

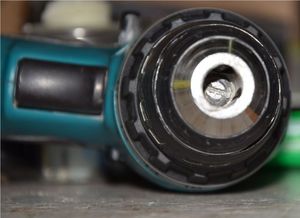

• Обертанням обойми повністю розвести кулачки в сторони, щоб відкрився доступ до фіксуючого гвинта.
• Викрутити кріпильний гвинт за допомогою викрутки. Залежно від моделі головка може мати хрестової або шестигранний шліц. Слід звернути увагу, що гвинт має ліву різьбу, що знижує ймовірність самовільного відкручування, тому вирощують його потрібно за годинниковою стрілкою.

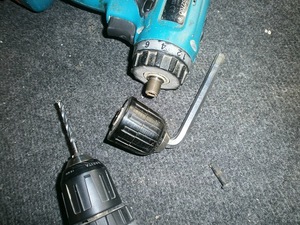

• Затиснути в кулачках коротку сторону Г-образного шестигранного ключа.
• Перекласти регулятор шуруповерта в режим свердління для виключення спрацьовування тріскачки, що обмежує крутний момент.
• Переключити напрямок обертання на реверс. Вал шуруповерта має звичайну праву різьбу, тому патрон потрібно прокрутити проти годинникової стрілки.
• Підготувати твердий предмет. Можна використовувати край металевого верстата, цегла, відрізок металевого профілю.
• Привести в дію шуруповерт і піднести обертовим ключем до твердого предмету. Після зіткнення затиснутого шестигранного ключа з твердим предметом патрон повинен провернутися. Якщо цього не відбулося, варто повторити процедуру кілька разів. Якщо різьблення сильно прикипіла, можливо буде потрібно додатково впливати на ключ ударами молотка.
• Провернув патрон можна легко відкрутити вручну, обертаючи його проти годинникової стрілки.

Ці операції рекомендується проводити при повністю зарядженому акумуляторі. Це забезпечить достатній момент обертання і імпульс удару.

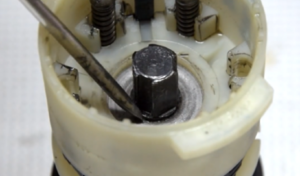

У запущених випадках, коли подібні маніпуляції не приводять до успіху, доведеться виконувати розбирання корпусу і витяг вала разом з патроном. Для демонтажу вал сильно затискається в лещатах, а патрон відкручується за допомогою ключа і важеля, в якості якого можна застосувати відрізок труби.

Більш дорогі вироби можуть мати на валу спеціальні проточки, що дозволяють замість лещат зафіксувати вал за допомогою гайкового ключа. На жаль, в сучасних моделях це зустрічається все рідше, оскільки виробники приділяють менше уваги можливості ремонту та радять у разі поломок купувати новий інструмент.

Настійно рекомендується попередньо обробити різьблення антикорозійним засобом типу WD-40, замість якого можна використовувати розчинник уайт-спірит, бензин або гас. Це полегшить відкручування.

Знімати патрон можна тільки з охолодженого інструменту. Якщо прилад нагрівся під час роботи, є можливість розширення різьблення. Це ускладнить або унеможливить відкручування.

інструментальний конус

Питання про те, як відкрутити патрон на шуруповерт, актуальний тільки для нарізного кріплення. Метод зняття в разі конусної фіксації кардинально відрізняється. Буде потрібно додаток ударних навантажень до самому патрону, але цього не витримає пластиковий корпус, тому конусное кріплення в шуруповертах використовується вкрай рідко.

Якщо довелося зіткнутися з конусної фіксацією, можна скористатися такими прийомами:

• У разі наявності зазору між корпусом інструменту і патроном вставити туди відповідний за розміром гайковий ключ. Ріжки ключа наголошують в основу патрона і завдають ударів по рукоятці. Корпус інструменту можна акуратно затиснути в лещатах через м'яку прокладку.
• Якщо зазор відсутній або мінімальний, потрібно знайти металевий клин і акуратно забити його між патроном і корпусом. Іноді для цієї мети в комплекті з приладом поставляється спеціальний клин.

Якщо закріплений на конусі патрон має фіксуючий гвинт, Вкручувальний з боку кулачків, він може допомогти в розбиранні. Не слід викручувати гвинт повністю. Відвернувши його на кілька оборотів, можна спробувати постукати по голівці.Для цього буде потрібно відрізок металевого прута і молоток. Якщо є ударна викрутка, завдання стає ще простіше, оскільки удари можна наносити безпосередньо по рукояті.

варіанти розбирання

Перед ухваленням рішення про покупку нового вузла замість зламаного може знадобитися перевірка технічного обслуговування. Для цього доведеться розібрати патрон шуруповерта. Основа конструкції – внутрішній конічний вал. На ньому розташовуються направляючі для кулачків. Зовнішня поверхня кулачків має різьбову нарізку, відповідну внутрішньої різьби циліндричної обойми. При обертанні обойми кулачки переміщаються по напрямних, а затискна їх частина сходиться або розходиться в сторони в залежності від напрямку обертання.

Від осьового переміщення обойма захищена стопорним гвинтом або спеціальною гайкою. Для розбирання патрона слід відкрутити гвинт або верхню гайку. Зазначена гайка найпростіше відвертається газовим ключем при затиску корпусу в лещатах.

Ситуація ускладнюється при заклинювання обойми. У цьому випадку її неможливо зняти навіть після видалення стопорного елемента. Для усунення проблеми патрон бажано витримати деякий час в розчиннику, після чого затиснути в лещата і спробувати зняти з додатком значного зусилля. Якщо подібні маніпуляції не приведуть до успіху, патрон краще замінити на новий.

У деяких випадках розбирання є неможливою. Часто це робиться для того, щоб змусити власника придбати новий патрон. У крайній ситуації іноді можна вирішити і цю проблему. Для розбирання потрібно розпиляти обойму.

Якщо все зробити акуратно, після ремонту або чистки елементи обойми можна спробувати поєднати хомутом або іншим саморобним пристроєм фіксації. Однак важливо пам'ятати, Що цей спосіб підходить тільки для тимчасового ремонту. З метою забезпечення безпеки експлуатації інструменту необхідно при першій можливості замінити відновлений таким способом патрон на новий.

види поломок

Найчастіше несправності патрона виникають внаслідок пошкодження найбільш вразливих елементів: різьблення на обоймі і відповідної нарізки на кулачках. Якщо зіпсовані ділянки невеликі, дефекти можна усунути за допомогою надфіля. Після проведення робіт поверхні необхідно зачистити дрібною шліфувальною шкуркою.

У переважній більшості випадків різьбові елементи всередині патрона виготовляються з великими геометричними допусками, тому сточування окремих витків різьби і навіть повне видалення деяких її ділянок часто не відбивається на функціонуванні затискного механізму. Іноді може незначно постраждати точність центрування затискається інструменту за рахунок виникнення люфту при переміщенні або перекосу кулачка. Це може негативно позначитися на використанні шуруповерта як дриль, але зазвичай не заважає закручувати шурупи і саморізи.

Якщо несправність викликана надмірним люфтом або перекосом кулачка, усунути її не вдасться. У цьому випадку може допомогти тільки заміна пошкодженого елемента на новий. Іноді порушення роботи може бути викликано простим попаданням стружки всередину корпусу. У цьому випадку досить видалити частинки металу і металевий пил, а потім промити всі деталі в будь-якому розчиннику або гасі. Збірка проводиться в зворотній послідовності без докладання значних зусиль.

Якщо пошкодження значні і не піддаються ремонту, доведеться купувати новий патрон. Рекомендується не викидати пошкоджений вузол, оскільки в подальшому його складові частини можуть знадобитися як запасні. Іноді зламаний кулачок можна замінити аналогічним, причому навіть добутих з патрона іншого виробника.

Складно переоцінити користь від наявності шуруповерта в будь-якому господарстві. Він істотно полегшує проведення безлічі ремонтних робіт.Деякі несправності пристрою можуть зажадати втручання кваліфікованого фахівця для проведення ремонту. Однак заміну акумуляторів або патрона можна провести самостійно. У більшості випадків не важко замінити зламаний патрон на новий. При роботі слід чітко дотримуватися інструкцій, відповідних способом кріплення вузла.
