Графічні та літерні умовні позначення в електричних схемах

Всім, хто пов'язаний з електромонтажними роботами, необхідно знати умовні позначення в електричних схемах. Уміння їх читати знадобиться електромонтерами, конструкторам і слюсарям КВП. Без спеціальної початкової підготовки розібратися в усіх тонкощах цього питання буде досить складно. Також необхідно відзначити, що умовні позначення елементів електричного кола в Росії та за кордоном відрізняються.

Буквена символіка електричних компонентів

Елементи електричного кола мають не тільки графічне, але і буквене позначення. У них міститься багато інформації, і кожен фахівець повинен розбиратися в цьому питанні.

Групи елементів прийнято позначати однією латинською літерою:

• В – мікрофони, гучномовці, звукоснімающіе пристрої і т. Д.
• К – позначення реле на схемі, а також контакторів.
• З – конденсатори різної ємності.
• М – двигуни.

Це лише кілька груп елементів електричних схем, А їх повний список можна знайти у відповідному ГОСТ. Щоб отримати точне уявлення про використовувався в конкретному випадку елементі, застосовуються літерні позначення на електричних схемах, що складаються з двох літер.

Як приклад можна навести кілька символів з групи В:

• ВА – гучномовці.
• BL – фотоелементи.
• ВК – теплові датчики.

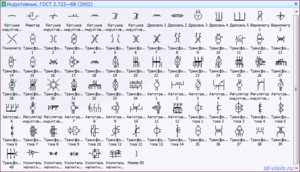

Умовні графічні позначення

Щоб запам'ятати всі елементи електричного кола і їх умовні позначення, необхідно вивчити ГОСТ, що представляє собою об'ємний документ. Але навіть в такій ситуації запам'ятати все практично неможливо. Щоб при необхідності швидко прочитати електричну схему, Варто завжди мати під рукою шпаргалку. Почати вивчення позначень елементів на електричних схемах слід з найбільш поширених, наприклад, використовуваних в електропроводці.

Як приклад можна використовувати провідники і заземлення. Перша група елементів є не тільки проводу та кабелю, але також електричні зв'язку, наприклад, доріжки друкованих плат. Заземлення – з'єднання провідників електроприладів і машин з землею. В результаті при пробої корпусу людина не постраждає від електричного струму. Так як існує кілька типів заземлений, то кожне з них має власний графічний символ.

позначення розеток

Цей елемент електричного кола є штепсельне, З можливістю розірвати з'єднання вручну. Символи, які використовуються для вказівки розеток, строго регламентуються ГОСТ. При цьому розетки можна розділити на кілька груп:

• Для відкритого монтажу.
• Для прихованої установки.
• Пристрій, що об'єднує вимикач і розетку.

Причому в кожній з цих груп існує додатковий розподіл в залежності від наявності захисту і способу підключення:

• Однополюсні.
• Двополюсні з захисним контактом і без.
• Триполюсні із захистом і без.

Умовні символи вимикачів

За допомогою вимикачів можна швидко розірвати електричне з'єднання. Це може відбуватися в ручному або автоматичному режимі. Як і у випадку з розетками, умовні символи вимикачів регламентовані. Відповідно до їх конструкцією існує кілька типів цих пристроїв. На електричній схемі в обов'язковому порядку повинні бути вказані параметри вимикачів. Графічні символи можуть відразу сказати, який саме тип пристрою використовується в кожному конкретному випадку: звичайний, оптичний, акустичний і т. Д.

Запобіжники і автоматичні вимикачі

Сьогодні використовується велика кількість захисних пристроїв. Всі вони відрізняються конструкцією, сферою застосування та технічними характеристиками.Однак існує загальне позначення запобіжника на схемі – прямокутник, через центр якого паралельно довгій стороні проходить провідник. Такий символ використовується для вказівки найбільш дешевих елементів ланцюга, призначених для її захисту від коротких замикань.

Автоматичні вимикачі позначаються відповідно до своєї конструкцією і ступенем захисту. Вони виконують роль плавких вставок, але можуть бути повернуті в початкове положення для замикання ланцюга. Чудовим прикладом такого пристрою може служити автоматична пробка, широко використовувана в побуті і встановлюється в електролічильники.

Електродвигуни

Цей елемент часто зустрічається на електросхемах. У промисловості більшість двигунів є асинхронними з короткозамкненим ротором. На даний момент часу широко використовуються і двигуни постійного струму. Цілком очевидно, що кожен вид цих пристроїв позначається на схемі певним чином.

Сьогодні радіоелектроніка розвивається стрімко, і фахівцям необхідно знати умовні графічні знаки різних радіоелементів. Слід пам'ятати, що до всіх позначень на схемах висуваються жорсткі вимоги, і для ознайомлення з ними необхідно вивчити ГОСТ.
