Підключення трансформаторів для галогенних ламп 12 вольт

Часто для контролю роботи електронних приладів в будинку доводиться використовувати спеціальні пристрої. Це справедливо, зокрема, для освітлювальних приладів. Одним з таких пристроїв є трансформатор для галогенних ламп 12 вольт. Ці лампочки останнім часом стали використовуватися часто, що і викликало інтерес до пристроїв, які контролюють їх роботу.

Види і пристрій трансформаторів

Понижуючі трансформатори для люстри призначені, в першу чергу, для захисту джерел світла від різких стрибків енергії. Використовуються вони в основному для маленьких лампочок, розрахованих на напругу від 6 до 24 вольт. На сьогоднішній день випускається два типи:

• Тороїдальний (електромагнітний).
• Імпульсний (електронний).

Перший тип відрізняється простою конструкцією і має непогані показниками потужності. Однак слід пам'ятати і про досить серйозні недоліки – великі маса і габарити. Не варто забувати також про нагріванні обмоток трансформатора, що негативно впливає на термін служби галогенних ламп. В результаті пристрою тороїдального типу вкрай рідко використовуються в житлових приміщеннях.

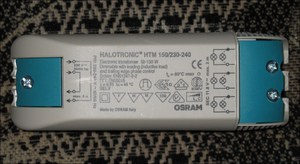

електронні аксесуари мають більшу кількість позитивних якостей, що сприяє більш широкому поширенню. По суті, їх єдиним недоліком є ​​порівняно висока вартість. У той же час наявність у деяких моделей додаткового функціоналу, наприклад, вбудованого захисту від короткого замикання, сприяє збільшенню терміну експлуатації.

Саме імпульсні девайси використовуються в ситуаціях, коли лампи необхідно розмістити в стінах або меблів. На відміну від тороїдальних пристроїв, імпульсні трансформують енергію завдяки напівпровідниковим радіодеталей. Використовувати електронний трансформатор для галогенних ламп необов'язково, але бажано. Це пов'язано зі збільшенням терміну роботи освітлювальних елементів.

Розрахунок і вибір пристрою

Перед початком роботи з трансформатором необхідно правильно розрахувати його потужність. Так як зараз на ринку присутня велика кількість пристроїв цього типу, що володіють різними характеристиками, помилитися у виборі досить легко. Справа в тому, що при недостатній потужності прилад не зможе вирішити поставлене завдання, а при високому показнику збільшиться витрата енергії.

При цьому розрахувати необхідну потужність на практиці дуже просто. Якщо припустити, що в приміщенні встановлено шість ламп по 30 Вт при напрузі в 12 В, то загальна потужність всіх освітлювальних елементів складе 180 Вт.

Будь-яке електронний пристрій слід вибирати з невеликим запасом, що становить від 10 до 15 відсотків. В результаті для вирішення поставленого завдання треба придбати трансформатор для галогенних ламп потужністю близько 207 Вт.

трансформатора

Якщо необхідно встановити пристрій для контролю роботи декількох галогенних ламп, то можна використовувати один з двох способів:

• Застосувати одноклавішний вимикач.
• Створити окремі групи світильників.

Кожен з цих методів варто розглянути детальніше.

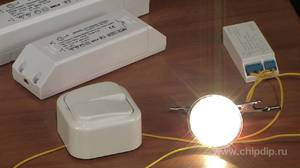

Використання одного вимикача

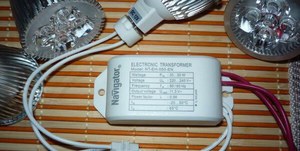

Провід оранжевого і синього кольору підключаються до вхідних клем трансформатора. Слід пам'ятати, що в залежності від країни виробника пристрою, колірне позначення проводів може відрізнятися, і попередньо варто заглянути в інструкцію. Освітлювальні пристрої, в свою чергу, необхідно під'єднати до вихідних контактів трансформатора. Щоб мінімізувати втрату енергії, все підключення бажано робити за допомогою мідних проводів невеликого перерізу, але не менше 1,5 мм 2.

Також необхідно врахувати ще один нюанс – провідники повинні бути ідентичні і підключені паралельно.В іншому випадку інтенсивність світлового потоку кожної окремої лампи може відрізнятися. При необхідності в будь-якому магазині електротоварів можна придбати додаткові клеми, якщо не вистачає входять в комплект.

Другий важливий нюанс підключення лампочок до трансформатора через один вимикач є необхідність підбору правильної довжини проводів. Цей показник повинен становити від 1,5 до 3 метрів. В іншому випадку можливі втрати електроенергії і перегрів провідників.

Поділ ламп на групи

Саме цей спосіб багато професійні електрики вважають найбільш ефективним. Він не тільки простий в реалізації, але і практичний. Якщо припустити, що потрібно підключити 6 ламп, то необхідно створити дві групи по 3 освітлювальних елемента. При цьому для кожної з них слід придбати окремий трансформатор.

На практиці це зручно, адже при виході з ладу одного пристрою, друге продовжить працювати. При необхідності управління кожною групою освітлювальних елементів необхідно встановити двоклавішний вимикач.
