Пристрій і монтаж смуги для контуру заземлення

Заземлення необхідно для забезпечення захисту від небезпечного впливу електричного струму шляхом зниження напруги дотику до безпечного для людини і тварини. Для виконання цих умов проводять монтаж контуру заземлення. Пристрій його складається з групи електродів, встановлених вертикально на певну глибину, а також пов'язаної між собою за допомогою зварювання горизонтальної металевої смугою для заземлення.

зовнішній контур

Для пристрою захисної конструкції використовують природні або штучні елементи, встановлені в грунті, що і є заземлюючим контуром. У цю конструкцію входять провідники, розташовані всередині приміщення на стінах і підключені до зовнішнього контуру.

Металеві конструкції, встановлені в грунті, дозволяють забезпечити більшу площу їх контакту з грунтом і володіють невеликим опором. Як природні заземлювачі широко використовують магістралі з металевих труб, крім призначених для транспортування вибухових і горючих речовин. Сюди також можна віднести:

• елементи металевих труб, які використовуються для облаштування бурових каналів;
• деталі каркаса з металу в залізобетонних елементах будинків;
• кабельні елементи повітряної електропроводки, підключення до нуля з повторним заземленням.

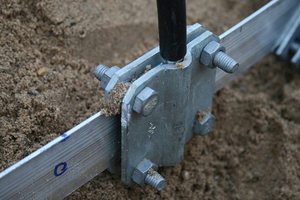

Всі ці заземлювачі підключають до захисного контуру в двох місцях. Підключення проводять за допомогою зварювального апарату. При цьому зварювальний шов повинен бути безперервним і виконаний по всій довжині перетину металевого стержня. Всі місця зварювання обробляють антикорозійним бітумним лаком. Якщо неможливо застосувати зварювання, то для з'єднання застосовують хомути.

застосування заземлення

Якщо неможливо використовувати природні заземлювачі, то конструкцію виконують з різних матеріалів, підібраних відповідно до спеціальних правил експлуатації електроустановок.

При цьому їх розділяють за видами і вони бувають: горизонтальними, вертикальними, заглиблені. Заземлення підлягають наступні елементи:

• корпусу розподільних щитів управління і кожухи електроустановок;
• металеві елементи муфт кабелів, труби для монтажу електричних проводів;
• вторинні обмотки трансформаторів.

При цьому не потрібна установка захисного пристрою для опорних ізоляторів кабелів, апаратів на заземлених платформах, корпусів приладів, що знаходяться всередині щитків. Для виготовлення горизонтальних елементів захисного пристрою застосовують металеві смуги товщиною не менше 4 мм і шириною більше 10 мм.

Смуги прокладають в горизонтальному напрямку і до них прив'язують вертикальні електроди. При заглубленном варіанті розташування захисту виготовляють схожу конструкцію, яку встановлюють на дно ями під час монтажу опор лінії електропередач.

Зазвичай такі елементи готують заздалегідь в монтажних майстерень, застосовуючи металеві смуги або арматуру. Як електроди забивають в грунт труби, металопрокат або арматурні штирі.

Принцип роботи захисного пристрою

Заземлення здатне захистити людину від ураження електричним струмом, а він використовував прилади – від поломки або пробою напруги на корпус. Такий пристрій необхідно для безпечної і безперебійної роботи електричних агрегатів.

У промислових масштабах воно застосовується для безперервного функціонування електричного обладнання, а в побутових умовах апарати заземляются через розетку, що володіє таким виходом. Але все ж деякі побутові апарати вимагають глухого захисту. До них відносяться:

• пральні агрегати з великою ємністю;
• мікрохвильові печі, які мають спеціальним висновком на заземлення;
• електричні печі з духовкою;
• стаціонарні комп'ютери, до корпусу яких підключають захисний пристрій.

Іноді облаштовувати весь захист на одному заземлении не можна, так як грунт не є лінійним провідником електрики. Опір захисту визначається значенням робочої напруги і площі контакту з контурним елементом.

При цьому якщо між двома конструкціями витримати відстань 1,2-1,5 м, то площа взаємодії з елементами збільшується практично в сто разів. На більш велику дистанцію контури можна розносити, так як це призведе до розрив потенційного поля і скорочення площі взаємодії.

Не рекомендується захисні елементи виводити назовні і приєднувати їх контактам, які не пройшли підготовку. Крім того, слід враховувати, що у будь-якого металу існує свій потенціал, а при вологих умовах він піддається корозії і руйнування.

А також не рекомендується послідовне підключення декількох електродів на одну шину. В цьому випадку аварійний стан одного приладу спровокує вихід з ладу і інших електричних агрегатів.

При виборі грунту для розміщення контура слід звернути увагу, що найбільш придатними є глинисті грунти, суглинки або торф'яна земля. У кам'янистому ґрунті захисний пристрій практично встановити не можна, а особливо в скельних породах.

проведення монтажу

Для облаштування приватного будинку захисною конструкцією її розміщують на вході в будівлю, що є повторним заземленням. Пов'язано це з тим, що постачання електроенергією будови здійснюється по повітряній лінії і вторинне заземлення виконують відповідно до спеціальних правил для електроустановок.

Спочатку планують місце для установки конструкції, форму і розміри контуру. Зазвичай їх виконують у формі трикутника, прямокутника або лінією. Визначають кількість електродів, які будуть пов'язані металевою смугою.

При установці горизонтальних конструкцій глибина траншеї повинна бути в межах 0,5-0,8 м, а вертикальні пристрої заглиблюються не менше 3,5-3,8 м. Довжину електродів вибирають з урахуванням характеристики грунту, глибини його промерзання і відносній вологості.

Відстань між штирями має приблизно дорівнювати довжині одного примірника. Якщо це відстань зробити менше, то продуктивність захисного пристрою знизиться. На початку робіт територію, де буде проходити контур, позначають кілочками.

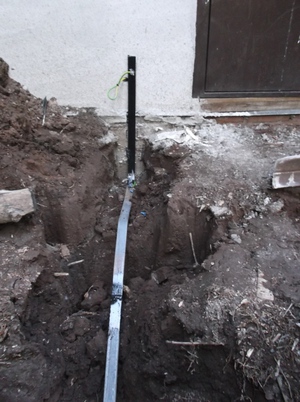

Згідно розбивці, прокопують траншеї шириною не менше 30 см і на їх дно укладають більш м'який і розсипчастий грунт товщиною 25 см. Ця частина землі буде безпосередньо взаємодіяти з елементами заземлення.

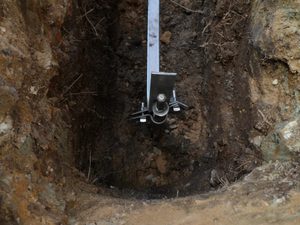

У траншеях проводять зварювання сталевих смуг між собою, по краях залишаючи деякий запас. При монтажі смуг не рекомендується їх натягувати, так як вони повинні перебувати у вільному стані. Далі через певну відстань до смуг приварюють електроди.

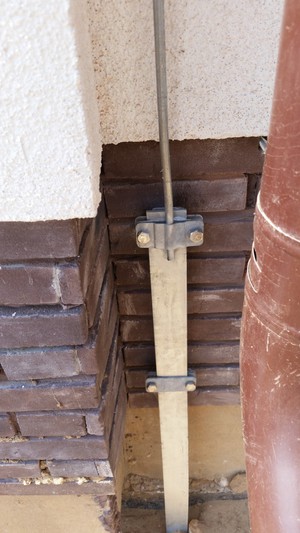

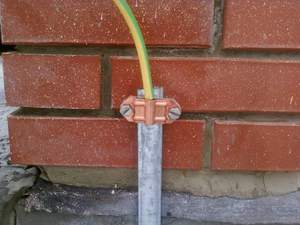

Місця зварювання на конструкції зі смуг фарбують бітумним лаком, при цьому стрижні покривати фарбою не можна. Коли конструкція буде готова, її осаджують на необхідну глибину. Для полегшення цієї процедури грунт можна пролити водою. Потім проводять з'єднання захисної конструкції з введенням і розподільним ящиком.
