Однофазний лічильник електроенергії Меркурій 201

Електронні та індуктивні прилади, провідні фіксацію свідчень в електричних мережах, встановлені у кожного споживача енергоресурсів. Одним з найбільших виробників лічильників є фірма Инкотекс. Її прилади виділяються на тлі конкурентів низькою вартістю, скромними розмірами, безпомилковим урахуванням показань. У продуктовій лінійці цього виробника виділяється лічильник електричний однофазний Меркурій 201.

Як вибрати прилад обліку

Апаратів, що ведуть підрахунок даних про витрату електричної енергії, чимало. Щоб придбати і встановити пристрій з необхідними характеристиками, потрібно розібратися із загальними для всіх електролічильників параметрами:

• Змінний або постійний струм.
• Однотарифні або багатотарифні.
• Електронні або механічні.
• Однофазні або трифазні.

Лінійка лічильників Меркурій 201

У продажу зустрічаються кілька видів приладів під такою назвою. Всі вони поділяються на окремі модифікації. У серії Меркурій 201 ел. лічильники можна відрізнити за зовнішнім виглядом – він єдиний для всіх пристроїв.

Вимоги до приладів серії

При покупці приладу обліку цієї серії необхідно упевнитися в збігу характеристик, Поміщених в технічний паспорт обладнання, з нанесеними на корпус:

• Клас точності. Він повинен бути першим або другим, що забезпечує зняття показань з одне – двохвідсоткової похибкою.
• Дата виготовлення і перевірки – однакова і в документах, і на лічильнику.
• Гарантійна пломба – без пошкоджень.
• Серійний номер приладу присутня в Державному реєстрі вимірювальних засобів.
• Клеймо госповерітеля і голографічна наклейка повинні бути на місці.

Конструктивні особливості

У всієї лінійки Меркурій 201 лічильники електроенергії полягають в пластмасовий прямокутний корпус. Половинки його з'єднуються за допомогою спеціальних замків замість гвинтів, що забезпечує герметичність і запобігає несанкціонований доступ до схеми пристрою. Спереду розташована жидкокристаллическая або механічна панель відображення даних. Справа знаходиться шильдик з основними технічними параметрами.

• Ширина 10, 5 см.
• Довжина – 10, 5 см.
• Глибина – 0, 65 см.

Маса лічильника залежить від номера серії і змінюється в діапазоні від 250 до 250 грамів. Через невелику вагу монтаж пристрою ведеться без додаткового кріплення, за допомогою DIN – рейки.

Нижня панель знімна, закриває електричний клемник з гвинтовими зажимами для проводів. Подібні пристрої використовуються для фіксації показників в мережі однофазного змінного струму як самостійно, так і за допомогою АИИС КУЕ.

За електричними параметрами в усі прилади серії включені:

• Шунт – струмовий датчик.
• Імпульсний телеметричний вихід, який використовується для перевірки апарату і зв'язку з автоматизованою системою через телеметричні системи.
• Для лічильника Меркурій 201. 22 М є PLC модем, розміщений всередині корпусу.

Технічні характеристики

За рахунок безгвинтового кріплення корпусу всі прилади серії виключають крадіжку електрики способом зміни фазировки. Крім того, всі апарати відповідають таким вимогам:

• Широкий діапазон температури навколишнього середовища, при якій можливо коректне функціонування приладу.
• Різноманітні варіанти зчитування даних дозволяють підключати пристрої до Автоматизованої системи комерційного обліку електроенергії.
• Показання можна знімати як під запис вручну, так і за допомогою електронних зчитувальних пристроїв.

Паспортні дані

Всі прилади цієї лінійки створювалися з урахуванням останніх розробок в галузі приладобудування та адаптовані для експлуатації в будь-якій сфері життя. Окремі варіанти приладів можуть відрізнятися за такими характеристиками:

• Найбільша струмовий навантаження може бути 60 або 80 ампер.

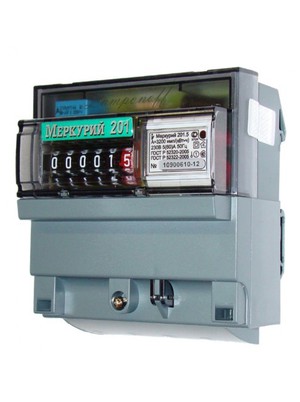

• Моделі Меркурій 201.5, 201.6, 201.7 оснащені механічним табло.

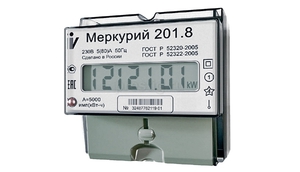

• Лічильники 201.2, 201.4, 201.8 мають рідкокристалічний монітор.
• Імпульсна передача для різних модифікацій відрізняється.
• Окремі пристрої можуть комплектуватися модемом.

Всі характеристики знаходяться у вільному доступі на сайті виробника.

Монтаж і підключення

До початку робіт з монтажу та підключення лічильника Меркурій 201 необхідно досконально ознайомитися з доданими до приладу інструкціями, Технічним паспортом і варіантом приєднання кабелю. Лічильник електричний однофазний Меркурій 201 в клемному відділенні має пронумеровані гвинтові затискні приєднання:

• Під номером один приєднується фазний контакт вхідного кабелю.
• Друге приєднання призначене для виходу фази кабелю, що живить споживачів.
• У клему під третім номером вставляється нульова жила вступної мережі.
• Четвертий контакт подає нуль на кабель виходу.
• До п'ятого затиску потрібно підключити власний нуль приладу.

Послідовність дій та маркування повинні строго дотримуватися.

Перед підключенням необхідно знеструмити вступної кабель. Для цього потрібно відключити відповідну комутаційну апаратуру: автоматичний вимикач, пробки, рубильник або пікетники. В ідеальному випадку від'єднати кабель живлення. Це запобіжить подачу напруги в разі самовільного або помилкового включення обладнання.

Після підключення проводу укладаються в клемник. У кришці вирізують отвори для пофазного виведення кабелю і закривається клеммник на гвинт з отвором під пломбу. Її встановлює фахівець служби енергообліку та контролю. Якщо все підключено вірно, можна подати напругу. При включенні в роботу поруч з дисплеєм запалиться світлодіод червоного кольору.

Правила зняття показань

Поточні дані на однофазних лічильниках Меркурій 201 з електромеханічним пристроєм відображення зняти легко. Цифрові барабани пофарбовані в два кольори. Чорні, праворуч, в кількості чотирьох, відображають цілі кіловат-години, а червоні, ліворуч, десяті частки. У енергопостачальне підприємство передаються тільки цілі числа.

Переваги й негативні моменти

Перед початком випуску на ринок лічильників Меркурій виробник проаналізував досвід конкурентів. У технічному завданні на розробку значилося створення точного, надійного та простого приладу з меншою, ніж у інших виробників, ціною. Після випробувань прилад піддався доробці і в кінці з'явився лічильник з максимальною ефективністю і простими інженерними рішеннями. В конструкції лічильника були використані новітні комплектуючі від провідних виробників.

Можливість обліку електричної енергії за кількома тарифами спонукає споживачів підлаштовувати свої потреби під найвигіднішу вартість. У свою чергу, це розвантажує енергосистема в години максимуму за рахунок перерозподілу потужностей. З цього випливає економія коштів особистого бюджету і можливість застосування звільнилася енергії в промислових потребах.

Але, як показує практика, число перейшли на двох – або трьох тарифну систему обліку електроенергії недостатньо для розмови про повсюдну економії енергоресурсів. Серед тих, хто рішуче проти переходу або коливається, актуальні такі причини:

• Дешевизна електроенергії збільшує термін окупності пристрою.
• Не кожен погодиться змінити режим для нічних постірушек або приготування їжі.
• Багато плутаються під час запису свідчень багатотарифних приладів обліку.

Але незважаючи на ці недоліки, економічна ефективність двухтарифні приладів сумніву не підлягає.
