Схема підключення прохідного перемикача і контактора
У побутових умовах виникають ситуації, коли необхідно мати кілька перемикачів на один електроприлад. Наприклад, входячи ввечері в квартиру, включаємо світло. Після того як роздяглися, світло потрібно вимкнути, але тоді буде темно. Доводиться йти в найближчу кімнату, включати світло там, і повертатися назад. Простіше було б мати два вимикача.
Поява прохідного вимикача
Це пристрій існує з незапам'ятних часів, Раніше воно називалося тумблером або перемикачем. Потім комусь робити зайві кроки набридло, і він придумав схему підключення лампочки до двох вимикачів. Привести в естетичний вигляд тумблер вже не було важко. Назва теж змінили на вимикач. Правда, різні виробники називають його по-різному:
Сьогодні ринок буквально затоплений цими пристроями, а ось розібратися в схемі підключення далеко не кожному під силу.
Пристрій і принцип роботи
За зовнішнім виглядом прохідний перемикач нічим не відрізняється від звичайного. Однак на клавіші можна помітити трикутники, вершини яких спрямовані в протилежну сторону. На задній стороні також є відмінність – є три клеми замість двох.
За своїм принципом дії він є перемикачем, тому що має центральний рухомий контакт, який постійно знаходиться в замкнутому стані з одним з двох інших контактів. Для зручності пояснення назвемо центральний контакт вхідним, а два інших – вихідними.
Деякі виробники на задній стороні корпусу наносять схему контактів, інші ні. У будь-якому випадку важливо знати, де розташований центральний рухомий контакт. Визначити його можна будь-яким омметром.
Якщо його немає, можна виготовити пробник з лампочки і батарейки, З'єднавши їх проводами. Вибираємо будь-які дві клеми перехідного вимикача і приєднуємо прилад або пробник. Щоб було зрозуміло, пронумеруємо їх. Припустимо, взяли 2 і 3. Якщо лампочка не горить, а прилад не реагує, перемикаємо вимикач. Ситуація не змінилася? Значить, знайшли два вихідних контакту, що залишився 1 і буде рухомим (вхідним).
Якщо ж прилад (лампочка) спрацював, значить, один з контактів рухомий. Ми залишаємо щуп на одному контакті, припустимо, 2, а другий щуп підводимо до 1 і знову перемикаємо вимикач. Ланцюг замкнувся? Значить, 2 і є рухомою. В іншому випадку, якщо ланцюг залишається розімкнутої, рухомим є 3. Коли знайшли вхідний контакт, робимо контрольний замір. Один щуп ставимо на вхідний, іншим по черзі перевіряємо інші контакти, перемикаючи перемикач. Ланцюг повинна з'являтися на обох з них.
Схема підключення вимикача
Як завжди підключається лампочка? Один провід патрона йде безпосередньо до харчування, інший – до вимикача, який виконує роль регулювальника, він вирішує, пропускати потік електронів чи ні. За правилами саме до нього підводиться напруга, а не до лампочки.

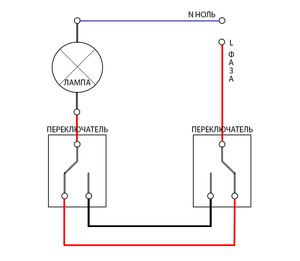

Розглянемо підключення за схемою прохідних перемикачів з двох місць. Та ж ситуація. Є джерело живлення, два перемикача (регулювальника) і лампочка, хоча, звичайно, можна взяти будь-який інший електроприлад.
Після того як вимикачі були встановлені, визначаємо, який з них буде зручніше підключити до лампочки. З'єднуємо електролампу з вхідним контактом цього перемикача. Другий кінець лампочки з'єднуємо з нульовим проводом. Вхідний контакт другого перемикача з'єднуємо з фазним проводом. Беремо двожильний провід і з'єднуємо один його кінець з парою вихідних контактів одного вимикача, а інший кінець – з парою вихідних контактів іншого. Схема зібрана, тепер подивимося, як вона працює.
Нуль підключений до лампочки, і чіпати його не треба. Працюємо тільки з фазою. До першого вимикача ток підходить по одному дроту.З другого перемикача він теж йде по одному дроту. А ось між ними маємо два дроти.
Уявімо трамвайну колію: на одній ділянці він роздвоюється і через якийсь проміжок знову з'єднується. На місці роздвоєння і з'єднання стоять стрілки. Якщо обидві стрілки підключені до одного й того ж шляху, то трамвай безперешкодно по ньому проїде. Якщо одна з них підключена до іншої лінії, то трамвай зупиниться. Щоб пропустити трамвай, не потрібно йти на дальню стрілку, щоб переключити її, досить перевести ближню.
Використання трьох і більше перемикачів
Якщо в коридор виходять дві і більше кімнат, Чи можна до кожної з них поставити по вимикача, та ще й біля вхідних дверей? Безумовно. Спочатку потрібно визначити, який вимикач буде підключатися до фази, а який – до лампочки. Це і є стрілки, що обмежують подвійний шлях. Тому вони повинні стояти крайніми в коридорі. В іншому випадку піде багато зайвого дроти, і можна заплутатися.
Після того як визначили крайні перемикачі, між ними ставимо прохідні вимикачі. Щоб відрізнити їх від перехідних, на клавіші ставляться ті ж трикутники, але вершинами по сторонам. Цим самим показуючи, що перемикач змінює місцями проводи. Виходячи з цього можна виділити два типи:
- перемикач з одним рухомим контактом;
- перемикач з двома рухомими контактами.
Деякі виробники на задній його стороні вказують схему подвійного прохідного вимикача. Якщо схема подвійного прохідного вимикача відсутня, нічого страшного. У нього чотири контакту, по два з кожного боку. Провід від попереднього перемикача приєднуємо до будь-якій стороні, а до інших контактів підключаємо провід, що йде до іншого перемикача.
Розглянемо схему включення прохідних вимикачів з 2 місць, А також його расключеніе. Щоб легше було зрозуміти схему підключення прохідного вимикача 2-клавішного типу, знову звернемося до трамвайних колій. Що робити, якщо потрібно перекинути трамвай з однієї колії на іншу, не знаючи, яким шляхом він піде? Для цього ставимо в розрив шляхів подвійну стрілку, кожна з яких одним кінцем з'єднана з одного колією, а іншим може з'єднуватися з протилежного парою лінії. Причому протилежні кінці стрілець не з'єднані, хоча і працюють синхронно.
Виходить, схема прохідних вимикачів з двох місць відрізняється від схеми підключення з трьох і більше місць наявністю перемикачів з двома рухомими контактами. Може виникнути питання, а можна їх замінити звичайними Двоклавішний вимикачами? Звичайно, ніхто нікому не забороняє використовувати
Використання контакторів

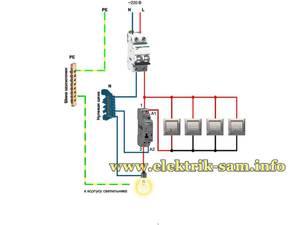

Але що якщо потрібно управляти роботою більш потужного приладу або трифазного? Самі перемикачі розраховані на малий струм, а перекидання фаз може призвести до неправильної роботи. Відключення одного з фаз і зовсім не допустимо, це виведе з ладу електроприлад. Можна використовувати реле або контактори (потужні реле, здатні працювати з великими струмами і напругами).
Самі ці прилади складаються з двох елементів. Якщо їх класифікувати за призначенням, то можна виділити:
Комутатор, в свою чергу, складається з одного або декількох контактів і поворотного механізму. У переключающих реле поворотний механізм відсутній. Якщо є кілька рухомих контактів, вони з'єднані діелектриком, щоб включення всіх їх відбувалося одночасно.
Котушка складається з намотаного на каркас дроти і сердечника. При проходженні струму по проводах сердечник перетворюється в магніт і притягує рухливі контакти, замикаючи тим самим ланцюг. Тому, щоб контактор спрацював, необхідно подати напругу на котушку. Виходить, що схема підключення контактора аналогічна схемі підключення лампочки. Трифазні або потужні електроприлади підключаються за звичайною схемою до контактора.
