Особливості ремонту кінескопного телевізора

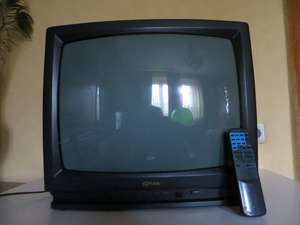

Телевізори, що мають у своїй конструкції кінескопи, давно змінилися плазмовими і рідкокристалічними пристроями. Однак є люди, в будинках яких ще можна побачити ці прилади. Через довгого терміну служби вони часто виходять з ладу, тому, незважаючи на розвиток технологій, ремонт телевізорів кінескопів досі є затребуваною послугою.

пристрій кінескопа

Роль головної деталі в телевізійному приймачі старого зразка виконує електронно-променева трубка (ЕПТ), звана кінескопом. Принцип її дії грунтується на електронній емісії. Механізм такої трубки включає в себе:

• електронні гармати;
• фокусують і котушки, що відхиляють;
• анодний висновок;
• тіньову маску для поділу кольорових зображень;
• шар люмінофора з різними зонами світіння.

Кінескоп, виготовлений зі скла, всередині покривають дискретним люмінофором. Покриття складається з тріад – сукупності трьох точок, кожна з яких відповідає червоному, синьому і зеленому кольору.

Точка, що входить в тріаду, приймає на себе промінь, що виходить від конкретної електронної гармати, і починає випромінювати світло різної інтенсивності. Для досягнення необхідного відтінку в конструкцію трубки вбудовують спеціальні металеві решітки тіньового, щілинного або апертурного типу.

Принцип роботи

Щоб зображення з'явилося на екрані телевізора, промінь, випущений електронною гарматою, повинен послідовно торкнутися всіх точок в напрямку зліва направо і зверху вниз, викликавши їх світіння. Швидкість поширення променя по екрану повинна досягати 75 разів в секунду, Інакше точки будуть гаснути. Якщо швидкість знизиться до 25 разів на секунду, це викличе мерехтіння картинки.

Щоб промені, що торкнулися люминофорного покриття, відбивалися від нього, на горловину кінескопа кріпиться система, що складається з чотирьох котушок. Створюється на них магнітне поле сприяє відображенню променів в потрібному напрямку. Окремі крапки, що світяться складаються в єдине зображення під дією керуючих сигналів. За кожен напрямок руху променя відповідає конкретна розгортка:

• рядкова забезпечує прямий горизонтальний хід;
• кадрова відповідає за вертикальний рух.

Крім прямих траєкторій є зигзагоподібні (від верхнього лівого до нижнього правого кута монітора) і зворотні ходи. За рух в зворотному напрямку відповідають сигнали з виключеною яскравістю.

Основною технічною характеристикою кінескопного екрану вважається кадрова частота, яка вимірюється в герцах. Чим вона вища, тим стійкіше буде зображення. Твір частоти вертикальної розгортки на число рядків, що виводяться в одному кадрі, визначає параметр частоти рядків в кілогерцах. Залежно від способу форматування картинки (порядкового або чересстрочного) парні і непарні рядки можуть з'являтися по черзі або відразу протягом одного періоду кадрової розгортки.

Інший важливий параметр – розмір люмінофорних крапок. Він впливає на чіткість зображення, що виводиться. Чим дрібніше точки, тим краще. Щоб картинка на екрані була якісною, відстань між ними повинна становити 0,26-0,28 мм.

У чорно-білих телевізорах екран електронно-променевої труби повністю покривається люмінофором, що випускає тільки білий світ. Електронний прожектор, закріплений в горловині трубки, формує тонкий промінь, який сканує екрану по рядках і сприяє світіння люмінофора. Інтенсивність такого світіння регулюється силою відеосигналу, що містить всю інформацію про зображення.

Можливі проблеми

При роботі кінескопного телевізора можуть виникати різні неполадки. Причина їх виникнення криється в поломці деталей електронно-променевого механізму.

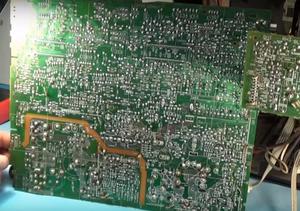

Вихід з ладу живильного блоку призведе до того, що прилад не включатиметься. Для перевірки його працездатності потрібно спочатку відключити каскад рядкової розгортки, що виконує роль навантаження, потім впаяти в схему побутову лампу. Відсутність світла в лампі говорить про те, що блок живлення несправний.

Виявлення проблем в рядкової розгортці здійснюється із застосуванням такої ж лампи. Постійне її світіння сигналізує про несправності вихідного транзистора. У нормальному стані лампа повинна спалахувати і гаснути.

При світиться горизонтальній смузі слід звернути увагу на розгортку кадрів. Щоб відновити її роботу, потрібно знизити рівень яскравості, тим самим захистивши люмінофорний шар. Додатково потрібно перевірити справність генератора, що задає і вихідного каскаду. При цьому обов'язково слід враховувати, що їх робоча напруга знаходиться в діапазоні 24-28 вольт.

Повна відсутність світіння найчастіше може бути викликано проблемами з харчуванням кінескопа. В процесі діагностики потрібно перевірити нитка розжарення і рівень напруги на ній. Якщо цілісність нитки не порушена, тоді виходом стане намотування обмотки. Заміни трансформатора в цьому випадку не буде потрібно.

При проблемах з блоком кольоровості і відеопідсилювачів пропадає звук. Протилежна ситуація, коли при наявності звуку не буде зображення, означає наявність неполадки в низькочастотному підсилювачі. Якщо разом зі звуком зникне зображення, тоді причину варто шукати в несправне працює радіоканалі, Запускає відеопроцесор і тюнер.

Послуги з ремонту телевізорів

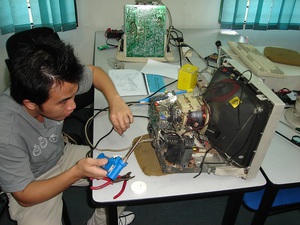

Для усунення неполадок в роботі телевізійного приймача своїми силами необхідно мати відповідні знання про пристрій і роботу кінескопа. Якщо таких знань немає, найкраще звернутися до кваліфікованих фахівців. Знайти фірму, яка виробляє ремонт ЕПТ телевізорів, не складе труднощів.

Більшість таких фірм надає клієнтам зручний спосіб ремонту (в майстерні або вдома) і безкоштовну діагностику. Досвідчені майстри швидко діагностують проблему і усувають її, використовуючи для цього якісні деталі, рекомендовані виробниками телевізорів, і сучасне обладнання. На все проведені роботи дається гарантія. Всі проблеми, що виникли в період дії гарантійного терміну, усуваються безкоштовно

.
