Підключення електроплити за схемою в квартирі і в приватному будинку

Електрична плита – ідеальний вибір для сучасної кухні. При правильній установці і використанні пристрій буде правильно служити протягом багатьох років. Звичайно, підключити прилад часто запрошують кваліфікованих фахівців, але при бажанні можна зробити все самостійно, ще й заощадити! У цій статті ви ознайомитеся з основними вимогами до підключення електроплит. Про те, як самостійно підключити електроплиту, читайте далі.

Вимоги до підключається електропроводці

Сучасні прилади зазвичай продаються без кабелю для підключення електроплити. Причина поважна: безпека вимагає, щоб підключення таких пристроїв здійснювалося з використанням високоякісного термінального блоку. У цьому варіанті з'єднання можна збільшити довжину шнура харчування, а замість верстата для більш потужних моделей можна встановити плавкі ланки.

Для підключення необхідно використовувати перетин кабелю 4 мм², якщо довжина не перевищує 12 м. У разі використання більш довгих проводів мінімальне значення поперечного перерізу збільшується до 6 мм ². При цьому необхідно зробити установку окремої розетки спеціально для плити.

Підключення через розетку допустимо. Треба тільки щоб прилад був розрахований на мережу. Електричні плити споживають багато енергії, тому підключати їх в прості побутові заборонено.

Таким чином, вимоги до підключення плити включає такі положення:

• Для підключення використовується трижильний кабель з міді діаметром від 4 до 2 мм ² в залежності від шнура.
• В електричному щитку встановлюється автомат для плити.
• Установка ПЗВ важлива.

Підготовка до настановних робіт

Перш ніж підключити електричну плиту, потрібно вибрати, Яке буде її розташування на кухонному просторі. Для цього потрібно дотримуватися простих правил:

1. Положення установки повинно бути зручним.
2. Довжина кабелю повинна бути обрана таким чином, щоб вільно при необхідності переміщати споживачі електричного струму від стіни, що не отсоединяя її від мережі.
3. Користувачі повинні пам'ятати, що розігріта сковорода може нагріватися до 100 ° C, тому не можна ставити плиту поруч з холодильником.
4. При установці в кухонних блоках необхідно захищати пластикову панель від перегріву в процесі експлуатації приладу.
5. У безпосередній близькості від плити краще не розміщувати інші електроприлади – електромагнітне поле буде впливати на якість їх роботи.
6. При виборі місця вирішальним фактором може стати зона вентиляції, яка повинна знаходитися над варильною поверхнею або за нею в Залежно від використовуваної конфігурації витяжки.

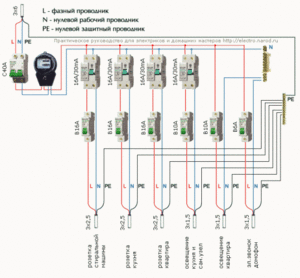

Схема під'єднання електроплити

Перш ніж приступати до установки пристрою, вивчіть існуюче підключення проводки пристрою.

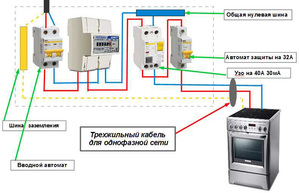

Однофазное самостійне підключення

Найпоширеніший варіант. Найчастіше зустрічається в багатоповерхових будівлях. Для однофазного з'єднання з'єднувальний блок буде виглядати так:

1. Клеми 1-2-3 і 4-5 з'єднані перемичкою, мідь 6 мм ². Якщо ви придбали сучасну грубку, в комплекті буде лінтель.
2. Прожите фаза (може бути сірого, коричневого або чорного кольору) підключається до клеми № 1, 2 або 3.
3. Нейтральний провід (зазвичай синій) підключений на 4-й або 5-й термінал. Провід заземлення – на схемі він жовто-зелений і підключений до 6-му клеми.
4. Клемні болти повинні бути затягнуті до упора. У разі поганого підключення клеми можуть згоріти і викликати пожежу.

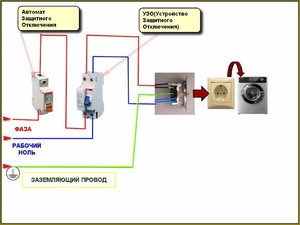

5. У разі використання розетки підключення фазного провідника в вилки і розетки підводиться до клеми L, нульовий провід йде до клеми, позначеної буквою N, а заземлення пішов до потрібного терміналу.

Застосування двухфазного підключення

Рідко, але все ж відбувається двофазне з'єднання. Наприклад, може бути фаза A і C.У зв'язку з цим клеми 1 і 2 потрібно з'єднувати перемичкою для з'єднання фази А. Фаза З йде на 3-й термінал. Подальша процедура підключення залишається аналогічною попереднім методам.

Використання трифазного з'єднання

З трифазним живленням найчастіше стикаються власники приватного будинку. Поживний провід в такій ситуації буде складатися з 4 або 5 жив. Напруга між нулем і фазою буде 220 В, а між фазами на 380 В.

В таких умовах піч підключиться до відповідної схемою. Фази A, B та C будуть переходити до відповідних терміналів 1, 2 і 3. Сполучні клеми 4, 5 і 6 схожі на однофазне підключення.

Установка електричної плити

Для установки електроплити знадобиться мідний дріт з великим перетином кабелю 3 × 4 або 3 × 5. Обов'язкова наявність електрощита на землю. До кабелю для електроплити категорично забороняється підключати інші пристрої. Обов'язково перевірте якість проводки, УЗО, наявність індукції. При необхідності виконайте заміну розетки. Потім потрібно перевірити фазу між заземленням і фазової подачею пластини – свідчення повинні бути до 4-10 Ом.

Пам'ятайте, що виробники електроплит не несуть відповідальності за шкоду вашому здоров'ю або майну, викликаний неправильною установкою обладнання. Тому більш раціонально і безпечно звертатися до професіоналів.

Фахівці мають усі потрібні навички і допусками, необхідними при підключенні такого обладнання, і сертифікатами на підключення від виробників.

Монтаж електроплит на підлозі

Перед першим підключенням приладу важливо провести його установку на рівну поверхню. Місце для цього має бути рівним, при необхідності плиту можна відрегулювати спеціальними ніжками. Крім того, при необхідності є спеціальна ділянка для вбудовування даного пристрою в стільницю.

На перший погляд здається, що зробити цю роботу просто і немає сенсу наймати майстра. Однак, як показує практика, без професійної допомоги навряд чи можна обійтися, тому що найчастіше підключення приладу вимагає додаткової установки окремої розетки і проведення проводки до неї. Хороший професіонал допоможе в найкоротші терміни підключити обрану модель плити, і через кілька годин ви зможете почати готувати.

Сервісне обслуговування недорого коштує. Заплативши один раз, ви позбавите себе від зайвого клопоту і можливих аварій. Адже при установці кухонного обладнання ви можете порушити технології.

Монтаж плити своїми руками

Процедура підключення залишається незмінною для мереж з різною кількістю фаз. Є деякі нюанси, про які можна дізнатися далі. З'єднання буде зроблено через гніздо.

1. Виберіть місце для установки приладу. Споживачі електроенергії класифікуються як споживачі високої потужності. Для забезпечення його безпечної експлуатації на ближній до плити стіні встановлюють штепсельну розетку із заземленням. При цьому поточне значення розетки повинно бути 32-40 А. Розетка для мережевих контактів буде одно-, дво- і трифазних мереж.

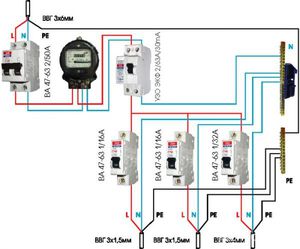

2. Встановити в щиті окремий автомат-вимикач. Якщо мережа є дво- або трифазної, Трьохдіапазонний комутатор встановлюється на 16 А, але в разі однофазної мережі номінал вимикача повинен бути від 25 до 32 А.
3. Встановлене з'єднання проводу для електричної плити. У дво- і трифазних мережах використовують кабель 5 × 2, 5 марки ВВГнг, для підключення в однофазному режимі застосовується шнур 3 × 4 тієї ж марки. Витягніть провід від електричної панелі до мережі електроживлення змінного струму нашого приладу.
4. Підключіть провід до розетки відповідно до однієї з перерахованих вище схем. Закрийте кришку розетки. Працюємо дуже ретельно, дотримуючись нормативи. При підключенні за допомогою трьохпровідний кабель, то коричнева дріт може бути білою, підключеної до фазного гнізда.Монтується електрична розетка, синя дріт (може бути білою з синіми смужками) пропускає роз'єм «нуль», а міна жовто-зелена підключається до заземлення. Дротяний п'ятижильним кабель найчастіше забарвлюється в коричневий, білий і червоний кольори. Порядок їх підключення, а також особливості марки роз'ємів розеток раніше розглядалися в описі схем.
5. З'єднайте штепсель з гнучким приладом шнура. При цьому необхідно звернути увагу на особливості маркувальних пробок. Елемент з'єднання подібний до електричного виходу.
6. Підключіть провід до плити. На цьому етапі багато чого залежить від моделі пристрою і кількості фаз в мережі. Загалом виробники наводять схему підключення їх плит і додаткові інструкції або на задній частині одиниці. Дотримуйтесь запропонованим рекомендаціям виробника.
7. Кінці гнучких проводів з поколюванням рекомендуються перед установкою в клеммник – він буде забезпечений самим надійним контактом.
8. Розділіть силовий кабель приладу в панелі, де врівноважені кінці проводів. З'єднані фазні провідники кабелю живлення для прокладки затискачів. Шахта «нуль» підключена до загальної шині, для всіх провідників вона дорівнює нулю. У сучасних системах ці дроти з'єднані заземлення корпусу. У старих мережах шин типу TN-C немає заземлення.

Керівництво по заземлення приладу

При роботі в мережах старого типу навіть фахівці нерідко помилялися, виконуючи заземлення в різних електротехнічних пристроях на шини робочого нуля. Таке відступ загрожує дуже несприятливими наслідками: якщо провід буде розривати нуль, фаза буде проходити через навантаження безпосередньо на пристрій, і буде бити струмом.

Часто електрики допускають чергові промахи, заплутавши дроти фази і нуля. При запуску такого «заземлення» результат буде схожий на попередній випадок – власник плити може бути біт струмом в будь-який момент. Існує кілька шляхів вирішення проблеми. Перегляньте доступні методи і виберіть відповідний для вашої ситуації.

Чи є заземлений щит в квартирі

Для цього йдемо в ЖЕК або обслуговуючу організацію. Якщо представник каже, що корпус щита надійно заземлений, нам потрібно буде тільки підключити жовто-зелений провід до рами через болт.

Якщо представник дасть негативну відповідь або заплутається в показаннях, виконати заземлення, як описано вище, неможливо – воно або виявиться неефективним, або призведе до удару електричним струмом.

Для жителів квартир першого поверху і власників будинків

Орендодавці можуть спробувати створити окремий контур заземлення. І роблять це:

• За зовнішньою стіною будівлі в землі вкопують сталевий стрижень діаметром 16 мм і довжиною 250 см в кількості 3 штук.
• Приводні стрижні з'єднані сталевий смугою шириною 4 см і товщиною 0,5 см.
• За допомогою електричного щита з'являється заземляющий (жовтий / зелений) провід та попередньо завершений наконечник.
• Від заземлюючого контуру до проводу заземлення простягають дріт – стрижень. Рекомендований діаметр такого дроту – 0,8 см. На кінці попередньо зварена сталева пластина з отвором для болта. Кабель заземлення за допомогою болта кріпиться до плити катанки з мінімальною висотою 250 см від рівня землі.
• Кабель заземлення підключений до окремої шини заземлення в щитку. До шині підключіть заземлення від пластини.

Перед тим як прийняти заземлюючих пристроїв в експлуатацію, необхідно запросити майстра для вимірювання опору. Виконати таку перевірку самостійно можна тільки при наявності потрібного пристрою. Значення опору завжди не повинно перевищувати 8 Ом.

Якщо заземлити не виходить

Щит НЕ заземлений, а зробити індивідуальний контур заземлення немає можливості? Залиште просто зелений і жовтий провід в щиті.

Всі елементи за правилами повинні бути заземлені.Результатом порушення правил може стати поломка приладу, ризик ураження електричним струмом та пошкодження майна, причому не тільки його, а й прилеглої території.

Перш ніж самостійно займатися підключенням приладу, необхідно зателефонувати в сервісний центр і дізнатися, у скільки обійдеться ця робота. Ви зможете позбутися від безлічі проблем, пов'язаних з трудомісткими і незвичними роботами.
