Проміжне малогабаритне реле 220в змінного струму

Реле – прилад, що працює в автоматичному режимі. Цей пристрій використовується для управління різними механізмами і електросхеми. Крім цього, з його допомогою можна забезпечити захист мереж від високих навантажень. З розвитком техніки було створено досить багато видів цих приладів. Сьогодні у продажу можна знайти не тільки класичні електромагнітні реле 220 В, але і електронні прилади.

Основні різновиди

Ці прилади класифікуються за кількома параметрами. Одним з них є спосіб включення – шунтового і серієсний. Також їх часто називають обмоткою напруги і струму відповідно.

Другий вид класифікації – за матеріалом сердечника:

Пристрої першого типу здатні працювати при будь-якому напрямку електроструму, що проходить через них. Третій важливий параметр класифікації контакторів – вид керуючого сигналу.

Прийнято виділяти кілька типів приладів:

1. Електромагнітне реле 220 В має в складі конструкції магніт, за допомогою якого і відбувається перемикання контактів.
2. Твердотільні – схема управління зібрана на тиристорах.
3. Термореле – основним елементом конструкції є термостат.
4. Оптичні пристрої – для управління використовується світловий потік.

Також прилади можуть відрізнятися кількістю обмоток. Найчастіше в електротехніці використовуються пристрої з однією або двома котушками. Зустрічаються контактори і з трьома обмотками, але відбувається це досить рідко.

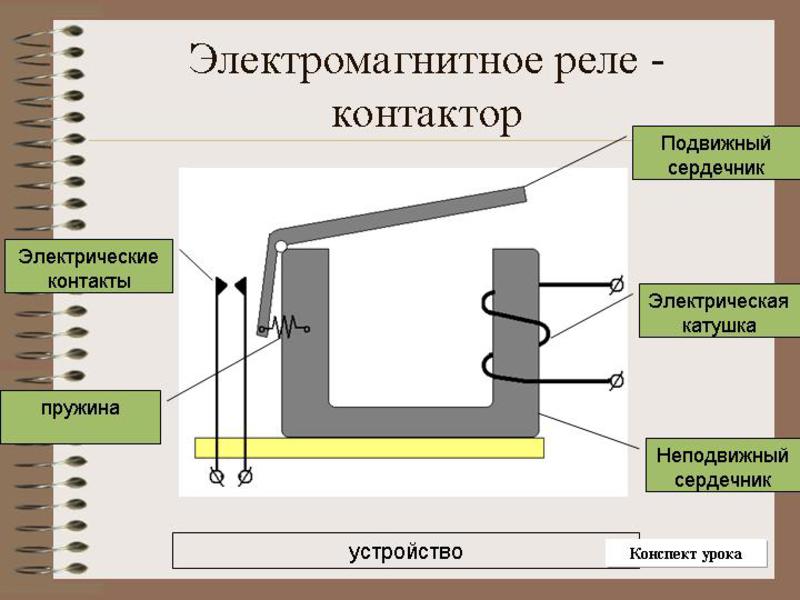

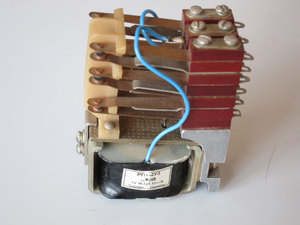

пристрій приладу

Практично всі пристрої мають схожу конструкцію, хоча є й винятки. Наприклад, в геркових контакторах всі елементи з'єднуються електродами.

Реле складаються з наступних деталей:

1. Корпуси.
2. Якоря.
3. Котушки.
4. Контактів (рухомих або закріплених).

Всі ці елементи монтуються в корпусі. Якір кріпиться до основи за допомогою пружини і може повертатися, впливаючи на контакти. Якщо в ланцюзі є струм, то він проходить через обмотку котушки, і в осерді виникає електромагнітне поле. Саме завдяки цьому притягується якір, замикаючи контакти. Як тільки електричний струм зникає, реле повертається в первісний стан.

Принцип роботи та призначення

Можливі ситуації, в яких електроприлади і мережі не можуть нормально функціонувати без використання реле змінного струму 220 В. Найчастіше це пов'язано з необхідністю управління різноспрямованими контактами. Наприклад, до електросхемі приєднаний датчик руху і два провідники. Тоді один виконавчий механізм повинен взаємодіяти з сенсором, а другий подавати електроенергію на лампу.

В результаті спостерігається наступне:

1. Струм надходить на перше реле проміжне 220 В, що замикає контакти наступного.
2. Другий прилад має більш високі характеристики і призначений для роботи з великими електроструму.

Якщо в електромережі протікає струм великої сили, то для забезпечення її безпеки одного пристрою мало і без другого контактора не обійтися.

Галузь застосування

Проміжні реле в якості допоміжних пристроїв можуть виконувати різноманітні функції. В результаті ці прилади набули широкого поширення в електротехніці. Без малогабаритного приладу не обійтися в наступних ситуаціях:

1. Необхідно включити одну електроланцюг, одночасно відключивши другу.
2. Для зниження струмового навантаження.

Реле на 220 В змінного струму малогабаритне активно використовується в ситуаціях, коли головний комутатор не справляється зі своєю роботою, наприклад, йому доводиться обслуговувати велику кількість ланцюгів. Проміжне реле можна вважати комунікатором, призначеним для контролю електричних навантажень в ланцюгах. Сьогодні складно знайти таку область техніки, в якій реле не використовуються.

особливості вибору

Залежно від типу приладу принцип його роботи може відрізнятися. При виборі пристрою необхідно орієнтуватися на показники вхідний і вихідний мережі. Серед основних характеристик реле можна відзначити:

1. Потужність спрацьовування – мінімальний показник, з яким повинен відповідати приймає прилад, щоб комунікатор міг спрацювати.
2. Керована потужність – максимальне значення, при якому реле справляється з поставленим завданням.
3. Час спрацювання – період, протягом якого пристрій починає працювати після появи електроструму на вхідних клемах.

Класичні електромагнітні пристрої продовжують активно використовуватися і зараз. Якщо для коректної роботи схеми потрібна висока швидкодія, то перевагу варто віддавати поляризаційним приладів. Якщо ж потрібно часте перемикання контактів, то кращим вибором стане герконовое пристрій контактор. Монтаж контакторів не відрізняється високою складністю. Найчастіше для їх установки використовується DID-рейка. Пристрій може монтуватися не тільки в горизонтальному, але і вертикальному положенні.
