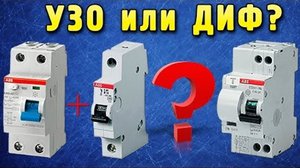

Що краще вибрати: узо або діфавтомат?

Вплив електрики згубно впливає не тільки на життя і здоров'я людини, а й на весь ряд споживачів, які без належного захисту виходять з ладу. Широке поширення набули пристрої диференціальної захисту. Що краще: узо або диференційний автомат? Для відповіді на це питання необхідно детально вивчити їх, а потім вже робити висновки.

Пристрої диференціального струму

При прокладанні електропроводки або її модернізації автоматів захисту може не вистачити. Головним критерієм є електробезпека, Адже електрику не тільки має корисні властивості, але і може привести до величезних проблем (фінансових труднощів, загрозу здоров'ю і життю).

Для захисту електропроводки, приладів і пристроїв застосовуються спеціалізовані пристрої, які називаються пристроями диференціального струму. Вони захищають не тільки від витоку струму і від перевищення електричних показників мережі, але і від короткого замикання. Це вимушений захід, тому що не можна контролювати електрику, перебуваючи, наприклад, на роботі. Це часто призводить до виходу з ладу техніки, випадковим спалахів і пожеж.

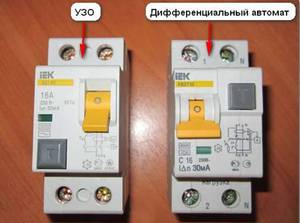

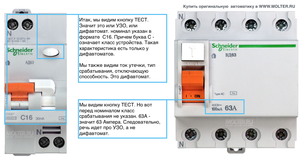

У наш час широкого поширення набули диференційний автомат і УЗО. І багатьох дуже хвилює, узо або діфавтомат – що вибрати?

Неприємності при використанні домашньої проводки

Перш ніж приступити до вибору моделі диференціального захисту, необхідно з'ясувати, від яких несприятливих чинників слід захистити електромережу.

Основні проблеми незахищеної мережі:

1. Перевантаження мережі виникає в тому випадку, якщо проводка просто не розрахована на сумарну споживану потужність. Причини виникнення: стара проводка не витримує навантаження споживачів і одночасне включення потужних приладів. Необхідно також уникати використання трійників, адже навантаження на розетку повинна бути допустимої. Слідство всього цього – нагрівання проводів, плавлення корпусів розеток, коротке замикання, вихід з ладу приладів і загоряння.
2. Коротке замикання виникає при струмі, що досяг максимального значення (головною умовою нормальної роботи є наявність допустимого опору). Причин може бути багато: пряме дотик фази і нульового проводу електромережі, потрапляння сторонніх провідників і т.д. Це призводить до миттєвого зростання температури споживачів, виходу їх з ладу й загорянню. У деяких випадках може виникнути електрична дуга (температура коливається від 4000 до 18000 градусів за Цельсієм).
3. Струми витоку утворюються при торканні корпусу під напругою. При цьому утворюється несанкціонована ланцюг. Цей струм може стати причиною поломок техніки і загрозою життю людини.

Небезпека в побутових умовах – це поразка електрикою людини. Наприклад, при дотику до насоса, мікрохвильовці відчувається неприємний вплив струму на організм людини. В цьому і криється небезпека, адже сьогодні відбудеться слабкий удар, а через деякий час фаза дасть пробою в корпусі вироби.

Згідно з положеннями електробезпеки безпечним для людини є напруга 220В і струм, рівний 1,5 мА. При токах до 7 мА відчуваються судомні явища, а при 10 мА людина вже не в змозі відірвати руку від струмоведучих частини.

Але ці значення в реальному житті значно відрізняються. Все залежить від опору тіла людини і від способу торкання. Опір тіла залежить від безлічі факторів, ось деякі з них: вологість повітря, наявність вологи на підлозі, взуття, одяг, генетичні особливості, харчування і навіть настрій.

Критерії вибору діфзащіти

Для того щоб внести ясність на наступну проблему вибору (діфавтомат або узо – що краще?), Необхідно перш за все розібрати їх принцип дії, Сферу застосування, конструктивні особливості, зайняте простір, вартість, складність ремонту і підключення, діагностику неполадок, простоту монтажу.

Конструкція і особливості монтажу

Для домашніх умов зазвичай застосовуються однофазні узо і мають двуполюсность виконання. Їх необхідно застосовувати разом з автоматичним вимикачем, тому що узо захищає електромережу або ділянку ланцюга від струмів витоку, а автоматичний вимикач – від перевантажень і короткого замикання. Така конструкція займає 3-ю модуля в щитку.

Звичайний однофазний діфавтомат виконаний 2-модульним, проте є моделі, які випускаються в Одномодульні виконанні. Якщо стоїть кілька діфавтомат або кілька узо, то економія простору буде суттєвою.

Провести монтаж узо або дифавтомати нескладно – зручні затиски дозволяють це зробити без проблем, але і тут є свої нюанси.

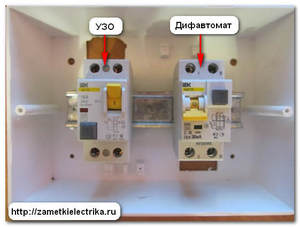

На схемі 1 для порівняння показана комутація пари узо з автоматом і дифавтомати. Отже, підключення дифавтомати набагато простіше.

Схема 1 – Схема порівняння комутації узо + автомата і дифавтомати

Діагностика і ремонтопридатність схем

Кожне з розглянутих пристроїв діфзащіти розраховане на розрив ланцюга в разі спрацювання. Для з'ясування причини, по якій відбулося спрацьовування, необхідно провести певну діагностику.

При встановленій парі (узо і автоматичний вимикач) проблему можна відразу ж визначити. При спрацьовуванні узо стався витік струму на будь-якої лінії. Якщо спрацював автоматичний вимикач, то в електричній мережі – перевантаження або КЗ.

Але якщо встановлений діфавтомат, Виявити причину стає складніше. Деякі дорогі моделі оснащені спеціальною індикацією, що сигналізує про витік або перевантаження.

Пристрої діфзащіти також можуть вийти з ладу. Наприклад, при частих спрацьовування без причини або при явно перевантаженої лінії. В цьому випадку несправний з більшою часткою ймовірності тепловий контур захисту (збої в роботі біметалічної пластини). У разі пари УЗО і АВ виходить, як правило, з ладу 1 елемент, який можна замінити, що дешевше, ніж придбання дифавтомати.

Принцип дії УЗО і дифавтомати

Для ідентифікації і захисту від струмів витоку використовується УЗО. Принцип роботи заснований на порівнянні величин струмів (вхідного і вихідного).

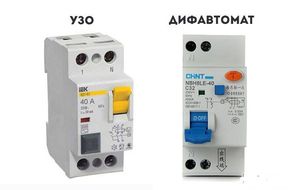

Малюнок 1 – УЗО (Пристрій захисного відключення або диференційний вимикач)

Пристрій УЗО:

1. Трансформатор тороїдального виконання з 2-ма первинними обмотками і однієї керуючої.
2. Електромеханічне реле (ключ).

Керуюча обмотка з'єднана з ключем, і при нормальній роботі пристрою струми на 2 первинних котушках створюють магнітні потоки. Причому ці котушки намотані в протилежних напрямках. При додаванні ці магнітні потоки дають результуючий магнітний потік в сердечнику, рівним нулю. Однак при появі струму витоку відбувається порушення цього правила, і на керуючої котушці через різницю магнітних потоків, відмінною від нуля, утворюється магнітний потік на котушці управління. Цей магнітний потік викликає спрацьовування ключа, і ланцюг розмикається. Час спрацювання ПЗВ (диференціального вимикача) знаходиться в межах від 0,2 до 0,3 секунди.

Особливого поширення набули прилади 30 мА, А в приміщеннях підвищеною вологістю – 10 мА.

Діфавтомат або вимикач автоматичний диференціального струму (АВДТ) поєднує в собі УЗО і АВ (автоматичний вимикач).

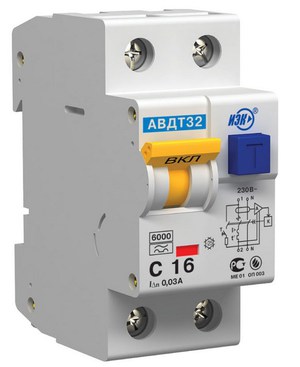

Малюнок 2 – дифавтомати

Абсолютно все АВДТ перевершують УЗО по швидкості спрацьовування (0,04 секунди) і дозволяють досить швидко відключає харчування на ділянках ланцюга при скачках напруги понад 250в.

Вирішити це питання досить просто. Вартість пари УЗО і АВ нижче, ніж вартість самого дифавтомати. Адже при виході з ладу будь-якого елемента цієї пари необхідно замінити АВ або УЗО (дешевше, ніж поміняти діфавтомат).Бажано відразу купувати якісні прилади, адже скупий платить двічі. Та й при покупці якісного пристрою діфзащіти з'являється менше проблем. Кращими брендами є Schneider Electric, General Electric і АВВ.

Приклад, який показує спосіб вибору того чи іншого пристрою.

Придбано потужний прилад (15А і 1,5 кВт), до якого необхідно підвести окрему лінію електроживлення. Для цього випадку буде потрібно АВ на 16А і УЗО (30мА). Необхідно скласти вартості пристроїв і порівняти результуючу вартість з ціною АВДТ. Якщо необхідно поставити захист на 8 ліній, кожна з яких складається з 4-х груп для пари УЗО і АВ: 6 АВ * (вартість одного АВ) + 3-и УЗО * (вартість 1-го УЗО).

Для діфавтомат нічого не поробиш, так як їх необхідно 8 штук (1 АВДТ на 1 лінію). Підраховуємо суми і виявляємо, що установка АВДТ значно дорожче.

Основні переваги і недоліки

З'ясувавши відмінності двох пристроїв діфзащіти, можна сформувати ряд переваг і недоліків.

Однак з'ясувати це досить складно, адже необхідно керуватися конкретною ситуацією і параметрами ліній електропроводки, а також приладами, підключеними до цієї мережі.

Головні недоліки дифавтомати:

1. Проблема діагностики: важко діагностувати причину спрацювання приладу, хоча є дорогі моделі, в яких передбачена ця функція.
2. Фінансова сторона: коштує дорожче УЗО і при виході з ладу необхідно купувати новий.

Недоліки УЗО:

1. Висока час спрацьовування щодо АВДТ.
2. Займає при монтажі більше місця.
3. Необхідно застосовувати разом з АВ.

Переваги дифавтомати:

1. Висока швидкість спрацьовування.
2. Легкість монтажу.
3. Займає менше місця в коробці.

Переваги УЗО з АВ:

1. Порівняно низька ціна.
2. Легка діагностика.
3. Краща ремонтоспособность.

Якщо враховувати, що надійність УЗО + АВ і АВДТ однакова (не розглядаються бюджетні варіанти), то головним критерієм вибору того чи іншого пристрою є перш за все його вартість. Адже все залежить від фінансових можливостей.

Основні аспекти при виборі, на які варто звернути увагу:

1. Монтаж і схеми підключення: особливої ​​складності немає.
2. Діагностика: при підключенні АВДТ знайти причину – не проблема, адже присутня світлова індикація.
3. Немає необхідності економити на просторому щитку, можливо, коли-небудь знадобиться проводити ще одну лінію, яку необхідно також захистити.

Таким чином, при виборі конкретного пристрою диференційного захисту необхідно все обдумати, скласти приблизний план розбивки ліній електропостачання житлового приміщення, визначитися зі споживачами, розрахувати сумарну можливу потужність споживачів для кожної лінії і виходячи з фінансового стану зробити остаточний вибір. Основна відмінність і головний критерій – це ціна, але не слід економити, адже це ваша безпека, а також зведення проблем фінансового характеру до мінімуму.
