Саморобки з електродвигуном старої пральної машини
З деталей від пральної машини, незалежно від її стану і типу, можна зробити різноманітні корисні пристрої і пристосування.
Вони можуть виконувати різну механічну роботу, а також грати роль генераторів вільної резервної енергії. Для виготовлення саморобок з електродвигуном згодяться корпусу, проводка та інші запчастини.
варіанти пристосувань
Нижче описується, що можна зробити зі старої пральної машини. Ці пристрої будуть корисними для господарства, будівництва, садівництва і ремонту.
Найпоширеніша саморобка – це наждак. Оскільки діаметри вала двигуна і точильного каменю відрізняються, потрібно змайструвати узгоджувальний перехідник. Його роль зіграє шматок 20-сантиметрової труби. На кінці останньої слід зробити різьбу, щоб вона була вдвічі довше, ніж точильний камінь. Її напрямок має бути протилежним обертанню мотора. Це необхідно для того, щоб точильний колах не відкрутиться і не злетів.
Перехідник слід закріпити на валу двигуна. Потім потрібно буде просвердлити там отвір, і вкрутити болт і гайку, щоб остаточно зафіксувати наждачний круг з перехідником. Чи залишиться зміцнити саморобку на надійному підставі.
Потужності мотора від пральної машини вистачить для невеликого токарного або барабанно-шліфувального верстата. У першому випадку можна повільно обробити циліндричну заготовку. Для більш надійного закріплення слід застосовувати опору, яка захистить мотор від надмірних бічних навантажень. У другому випадку на вал двигуна надівається циліндр, на який надіта шліфувальний папір. Всередині його також слід встановити сталевий пруток, за допомогою якого можна закріпити на валу двигуна.
Стара пральна машина активаторного типу може перетворитися в невелику бетономішалку. Для цього слід:
- Зробити лопаті, для чого необхідно вирізати з 4-5-міліметрової сталі заготовки, з'єднати під прямим кутом (у вигляді букви П), і зварити.
- Прикріпити деталь на місце активатора.
- Підключити двигун до мережі (див. Нижче).
- Залишиться тільки покласти потрібні будматеріали в бак.
- Потужність мотора в цьому випадку буде достатньою для невеликих обсягів.
Можна також зробити Корморезка. Крім двигуна, буде потрібно барабан від пральної машини. Потрібно виготовити дві заточені лопаті, які відіграють роль ножів. Барабан прикріплюється до опорної рами болтами. У його нижній частині слід виконати вивідний отвір. Одна лопата з ножем встановлюється на дні, а інша – ближче до верхньої частини. На отвір спереду барабана необхідно приладнати кришку, щоб корм не розлітався на всі боки.

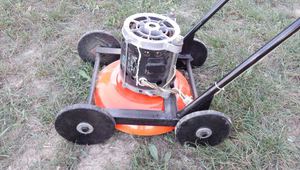

Ще одна можлива саморобка – це газонокосарка. Вона буде працювати нітрохи не гірше, ніж заводська. Для її виготовлення будуть потрібні:
Для заснування піде товстий шматок стали або велика кришка від каструлі.- Для рамки і ручки будуть потрібні куточки або труби.
- Колеса повинні бути компактними, але міцними. Їх можна взяти з коляски або великий іграшкової машини.
- Обов'язково потрібен провід відповідної довжини з вилкою і вимикач.
Спочатку необхідно зварити квадратну раму з осями. У підставі, яке прикріплюється з нижньої її боку, слід зробити отвір для вала двигуна, а потім закріпити його. З більш довгих труб слід виготовити П-образну ручку. На її горизонтальну частину надаватися гумовий кожух, щоб було зручніше тримати. До мотору приєднується провід з вимикачем. Якщо планується використання для обрізання мокрої трави, то необхідно ретельно ізолювати всі струмопровідні частини.

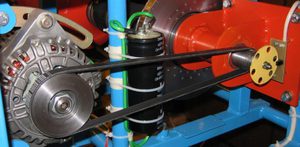

Нарешті, останнім пристрій, що можна зробити з пральної машини-автомата, – це генератор. Асинхронний двигун зажадає доопрацювання.Необхідно розібрати його, прорізати в роторі пази, в які треба вставити і приклеїти холодної зварюванням неодимові магніти. Робочу обмотку потрібно буде підключити до контролера, який стабілізує і випрямляє індукований в ній струм і забезпечує задану напругу.
Такий генератор буде здатний живити світильник або заряджати акумулятор. Ротор може приводитися в рух за допомогою дрилі, саморезоверта, або педального механізму. Можливі також інші варіанти.
види моторів
У старіших пральних машинах застосовувалися асинхронні електродвигуни. Вони складаються зі статора з обмоткою і циліндричного ротора, який приводиться в рух обертовим магнітним полем. Вони відрізняються низькою гучністю, простотою конструкції, і досить високою потужністю. Але також є і мінуси – це великі габарити і вага, складність плавного регулювання швидкості, і невисокі ККД і крутний момент. Вони також не можуть працювати в якості генератора без переробки.
Найбільш поширеними є двофазні асинхронні двигуни. У них є робоча і пускова обмотки. Перша підключається безпосередньо, а друга – через фазосдвігающій конденсатор. В даний час асинхронні двигуни в пральних машинах не використовуються.
Колекторний двигун застосовується у всіх сучасних пральних машинах-автоматах. Працює від постійного і змінного струму. Складається з статора і ротора, магнітні поля яких взаємодіють, в результаті чого останній обертається. Він оснащений колектором, через який на обмотку подається напруга через щітки. Переваги – високий крутний момент і чимала швидкість обертання, яка може легко і плавно регулюватися. Колекторні двигуни також здатні працювати в режимі генератора із зовнішнім збудженням.
Інверторний двигун з'єднується безпосередньо з барабаном. Він відрізняється досить складною конструкцією. Цей мотор може працювати в якості ефективного генератора, якщо виробник електродвигуна встановив в роторі магніти, завдяки яким в статорі буде індукувати струм чималої сили.
Підключення та перевірка

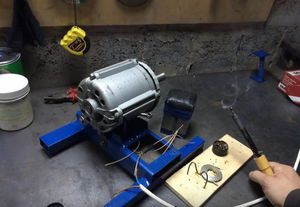

Необхідно переконатися в тому, що обраний мотор працює. Для цього слід визначити висновки обмоток за допомогою тестера або мультиметра. Щоб перевірити працездатність колекторного двигуна, треба підключити один дріт кабелю з вилкою до однієї щітці, а інший – до висновку обмотки. Вільні провідники з'єднуються між собою. Якщо двигун справний, то ротор почне обертатися.
Асинхронний мотор підключається по-іншому. Спочатку потрібно визначити робочу і збуджуючу обмотки. Перша буде мати більший опір. До неї харчування подається безпосередньо, а до збудливою – через фазосдвігающій конденсатор.
