Як своїми руками виконати підключення електролічильника?

Прилади обліку споживаної електричної енергії – апарати, що розташовуються абсолютно у всіх приміщеннях, де присутня електрику. Власники будь-якої будівлі, в якому споживається електроенергія, і немає електролічильника, порушують закон і будуть притягнуті до адміністративної відповідальності, причому в великих розмірах. Плюс до всього домобудівництво, де проживає порушник, буде знеструмлено, поки не буде оплачений штраф. Тому потрібно знати, як правильно підключити електролічильник своїми руками відповідно до загальноприйнятої схемою.

Класифікація лічильників

На сьогоднішній день всі існуючі моделі електролічильників підрозділяються за принципом пристрою і функціонування:

• Найпоширенішими вважаються механічні електролічильники, які вже протягом багатьох років використовуються в побуті. Принцип роботи такого пристрою заснований на проходженні крізь прилад струму приводить в рух металеві пластини круглої форми. При обертанні пластин ведеться облік спожитої електрики відповідно до кількості оборотів. Вартість таких приладів, невисока, але і точність залишає бажати кращого.
• Електронний прилад обліку з'явився не так давно. У ньому відсутні будь-які рухомі елементи, а облік електрики відбувається за допомогою використання мікросхем або напівпровідникових приладів. Вартість електронних лічильників на порядок вище механічних аналогів, але і точність таких приладів набагато вище.

Також прилади обліку електрики відрізняються по числу фаз. Даний параметр важливо враховувати при виборі відповідного приладу. На сьогоднішній день існують електролічильники однофазного і трифазного типу. При цьому деякі моделі трифазних приладів можна підключити в однофазну мережу, але не навпаки.

Правила установки електролічильника своїми руками

Монтаж приладу обліку споживаної електричної енергії – процес, який вимагає точного і беззаперечного дотримання певних правил:

• кімната, в якій буде відбуватися монтаж лічильника повинна бути сухою, щоб установка і подальше використання приладу було безпечним;
• температурні показники в приміщенні повинні бути вище 0 ° C;
• установка обладнання може відбуватися на стіні, розподільному шафці, спеціальної панелі або іншому призначеному для цього місці;
• кріплення лічильника може виконуватися на металевому або пластиковому щитку;
• лічильник повинен розташовуватися на висоті від 75 до 160 см від підлоги поверхні, але краще, щоб він знаходився на рівні людських очей;
• встановлений електролічильник не повинен мати нахил більше 1 градуса, що обумовлено збільшенням похибки показань при неправильному розміщенні приладу;
• розмір короба, в якому розміщується прилад не повинен бути занадто маленьким, щоб забезпечувати зручний доступ до електролічильників;
• при підключенні проводів важливо звертати увагу на їх маркування, яка різниться за кольорами.

Також необхідно потурбуватися про монтаж автоматичного вимикача. Такі переривники електричного кола знадобляться в разі проведення ремонтних робіт або заміни приладу. Але при цьому важливо викликати контролера, з відповідної служби, який виконає опломбування автоматів. В іншому випадку власник житлового будівництва може бути звинувачений в розкраданні електрики.

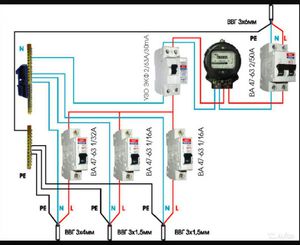

Установка однофазного лічильника згідно зі схемою

Особливістю однофазні електричної лічильника є те, що підключення всіх споживачів електроенергії в будинку, квартирі або офісі відбувається за допомогою використання одного фазного проводу. У однофазного приладу є чотири клемних контакту, через які загальна електромережу подається в будинок. При цьому монтажний процес відбувається в наступній послідовності.

1. Встановлюється кріплення, на який буде кріпитися електричний лічильник.
2. Визначається робочий і нульовий провід внутрішньобудинкової мережі. Для цього використовується індикатор-викрутка. При цьому напруга відключати не потрібно. Якщо при дотику до оголених кінців проводів загальної електромережі індикатор загорівся, то цей провід є робочим (фаза). Відповідно залишився провідник – нуль. Для зручності дроти потрібно відзначити.
3. Визначення фазного проводу в розподільному щиті ще простіше – зазвичай він має червоний колір. Але для впевненості краще скористатися індикатором.
4. Прилад обліку електрики монтується в відведеному для цього місці в квартирі або розподільчому щиті.
5. Житлове будівництво знеструмлюється і починається монтаж приладу відповідно до схеми відповідної однофаз лічильнику.
6. У нижній частині електролічильника на його корпусі розміщено чотири клемних контакту. Два лівих контакту призначаються для фазних проводів. Відповідно контакти справа потрібні для підведення і відведення нульових жив загальної мережі і в квартиру.
7. Оголені кінці фазних провідників загального і квартирного вставляються в клеммники.
8. Для кріплення провідників в Клемники використовуються гвинти.
9. На наступному етапі виконується підключення нульових проводів. За аналогією з фазами вони вставляються в відповідні клеми і затискаються гвинтами.
10. Виконується подача електроенергії та перевірка роботи лічильника.

Після закінчення монтажу потрібно викликати контролера з енергозбуту, Який повинен скласти акт приймання виконаних робіт. Після цього офіційним представником постачальника електрики виконується опломбування приладу.

Як підключити електролічильник трифазного типу?

Принципово схема підключення трифазного електролічильника аналогічна однофаз аналогу. Єдино потрібно простежити, щоб струмовий навантаження було не більше 100 ампер. В іншому випадку необхідно додатково підключати трансформатор. Ще однією відмінною рисою даного апарату є наявність 8 клемних контактів, А не 4, як у однофазного приладу.

1. На трифазний прилад контролю електроенергії на вході встановлюється спеціальний автоматичний вимикач, керуючий фазними проводами.
2. Пара клем, розташованих з правого боку, призначаються для під'єднання нульових проводів. В одному контакті затискається загальдомовий нуль, а на іншому внутрішньоквартирний провід. Нульова жила є спільною для всіх споживачів в квартирі.
3. Всі інші клемні контакти призначені для підведення і відведення фазних жил. Між загальдомовий мережею і внутрішньо розводкою завжди повинен монтуватися вхідний автомат.

Як видно, підключення електричного лічильника своїми руками не викликає особливих труднощів. важливо правильно вибрати прилад, Відповідний параметрам електромережі, до якої буде виконуватися його підключення, і вивчити схеми електролічильника в залежності від його типу – однофазного або трифазного.
