Паяльна станція своїми руками – схема простий, покрокова інструкція

Паяльна станція своїми руками

Паяльна станція або установка – це агрегат, що відноситься до класу спеціального обладнання і призначався для виконання пайки одиничного або групового типу. Своїми руками виготовити цей вид установки цілком можливо, якщо дотримуватися певних правил і слідувати грамотної покрокової інструкції.

Що таке паяльна станція

Від точності дотримання умов пайки безпосередньо залежить якість шовного з'єднання, тому дані роботи найчастіше виконуються за допомогою спеціального обладнання – паяльної станції, значно спрощує процес пайки.

Випускаються на сьогоднішній день паяльні станції можуть включати в себе кілька важливих компонентів, представлених:

  • контрольно-керуючим модулем у вигляді спеціального приладу, який контролює параметри і режими роботи устаткування;
  • паяльником, використовуваним при пайку з припоєм в умовах низького температурного режиму;
  • термопінцетом, що полегшує монтаж і демонтаж, а також ремонт мікроелементів і SMD-компонентів;
  • феном для локального прогріву або груповий пайки;
  • потужним тепловим джерелом для нагріву плати в груповий пайку;
  • вузьконаправленим тепловим випромінювачем для локального нагрівання плати в груповий пайку;
  • пневматичними агрегатами у вигляді вакуумного пінцета і спеціального оловоотсоса;
  • допоміжної арматурою і приладдям у вигляді підставки, тримачі, рамки і стійки, антистатичних браслетів і спеціального килимка.

До мінімальної комплектацію станції входить паяльник з контрольно-керуючим модулем і пружинним тримачем. Основною відмінністю паяльною установки від побутового паяльника є можливість регулювання і підтримки заданого температурного режиму, підвищення безпеки експлуатації завдяки наявності в конструкції утримувача. Найсучасніші моделі мають антистатичне виконання.

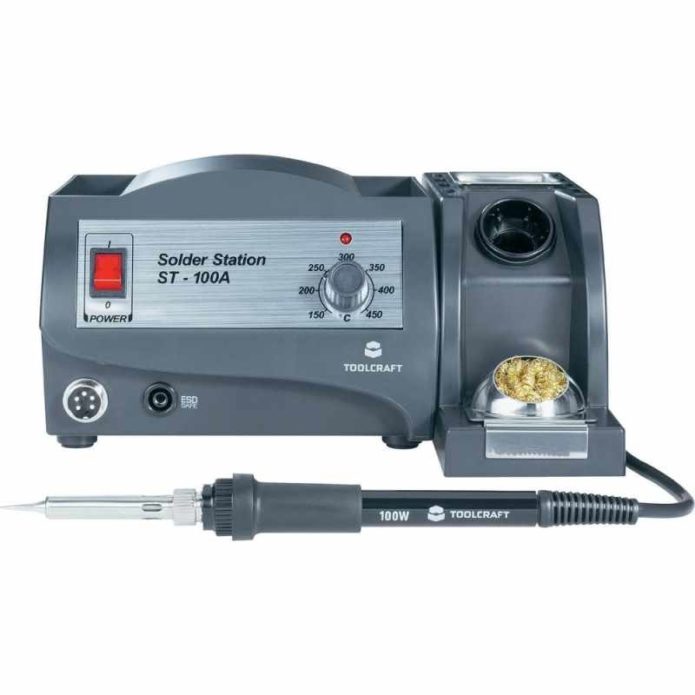

Мінімальна комплектація включає паяльник і керуючий модуль

Для чого потрібна

Паяльні верстати або установки застосовуються, переважно в радіотехніці, а область використання таких сучасних приладів представлена:

  • графіт;
  • зварюванням пластмас;
  • монтажем, ремонтом та іншими виробничими роботами;
  • складанням електронного обладнання та електричних приладів;
  • пайкою електронних компонентів в електроніці та електромеханіки;
  • пайкою і лудінням масивних деталей і металевих елементів;
  • високоточної зварюванням і ремонтом пластмасових виробів;
  • якісної і швидкої безконтактної пайкою і розпаюванням SMD;
  • пайкою елементів, представлених мікросхемами і радіодеталями;
  • усадкою термозбіжних труб і муфт.

Основним призначенням цього паяльного пристрої є одинична або групова пайка в промислових умовах, а оригінальна конструкція станції полегшує демонтаж і монтаж електронних елементів.

Основні види

Паяльні станції мають істотні відмінності по функціональних можливостях і, звичайно, їх вартості. Класифікація таких пристроїв визначається відразу декількома основними параметрами.

контактні станції

Традиційне паяльне обладнання, яке відрізняється прямим контактом з робочою поверхнею. Пристрій має спеціальний електронний блок для управління і регулювання температурного режиму. Паяльний прилад представлений парою підвидів, які призначені для роботи зі свинцевими і безсвинцевої припоями. Безконтактні паяльні установки представлені трьома різновидами, що відрізняються принципом дії.

Пристрій складається з електронного блоку для управління і контролю температури

термоповітряні пристрої

Сучасні термоповітряні фени, що працюють на основі сильного повітряного потоку, що генерується компресором і потім прогреваемого нагрівальної спіраллю до потрібного температурного режиму. Термоповітряні станції дозволяють виконувати ефективну пайку на самих важкодоступних ділянках з одноразовим прогревом декількох поверхонь.

У цій установці компресором генерується повітряний потік, який потім нагрівається до потрібної температури

інфрачервоні прилади

Інфрачервоні моделі характеризуються наявністю спеціального нагрівального кварцового або керамічного ІЧ-випромінювача, що дозволяє здійснювати пайку складних профільних елементів з рівномірним прогріванням робочої зони.

Інфрачервоні станції представлені кварцовим або керамічним випромінювачем

Конструкція комбінованих паяльних станцій дуже вдало поєднує в собі відразу кілька видів обладнання, а наявність ручки енкодера дозволяє легко задавати оптимальний температурний режим.

Випускаються в даний час паяльні станції або установки представлені монтажними і демонтажними, а також комбінованими і ремонтними моделями:

  • монтажні установки призначені для пайки деталей;
  • демонтажні станції дозволяють отпаивать елементи;
  • комбіновані прилади здатні виконувати монтажно-демонтажні роботи;
  • ремонтні паяльні станції здійснюють одноразові або автономні операції, пов'язані з пайкою.

Залежно від особливостей механізму, стабілізуючого температурний режим, а також типових характеристик керуючих блоків, паяльні станції представлені аналоговими і цифровими моделями.

Аналогові моделі мають нагрівальним елементом, що знаходяться у включеному положенні до моменту достатнього прогріву, після чого харчування установки відключається. Після зниження температурного режиму до виставлених показників відбувається черговий розігрів нагрівального елементу. Цей вид відрізняє цілком доступна ціна, а до мінусів відноситься низька точність виконуваної пайки.

Мінусом аналогових станцій є не дуже точна пайка елементів

Цифрові паяльні станції характеризуються контролем і управлінням нагрівального процесу за допомогою PID-регулятора і програми, закладеної в мікроконтролері. Такі пристрої відмінно стабілізують температурний режим і є найбільш точними, в порівнянні з будь-якими аналоговими моделями.

Цифрові пристрої оснащені спеціальним регулятором і програмою, яка дозволяє їм управляти

Проста паяльна станція своїми руками

Зібрати самостійно максимально просту і досить надійну паяльну установку цілком можливо. Для цього достатньо придбати мінімальний набір матеріалів, а також підготувати робочі інструменти і вибрати правильну схему виготовлення станції своїми руками.

Необхідні інструменти та матеріали

Найпростішим варіантом для виготовлення своїми руками стане паяльна термоповітряний установка, зібрана на основі традиційного паяльника.

Схема і елементи паяльної лампи

Необхідні матеріали та інструменти для самостійного виготовлення представлені:

  • паяльником з руків'ям з деревини;
  • акваріумних компресором;
  • шуруповертом;
  • свердлом;
  • медичної крапельницею;
  • фольгою;
  • невеликою частиною антени;
  • багатожильним кабелем.

Найчастіше в виготовленні застосовуються заводські модулі, а при необхідності може бути розроблена власна схема на основі доступних за ціною готових компонентів.

Покрокова інструкція

Після того як буде підготовлений весь необхідний для виготовлення матеріал і інструмент, слід приступити до самостійної збірці приладу.

Підготувати до роботи всі необхідні інструменти

  1. Демонтаж рукояті і відкручування проводів, що з'єднують нагрівальний елемент з живильним кабелем.

Зняти рукоять паяльника

Провід протягують через рукоятку, після чого в бічній частині обережно висвердлюється невеликий отвір.

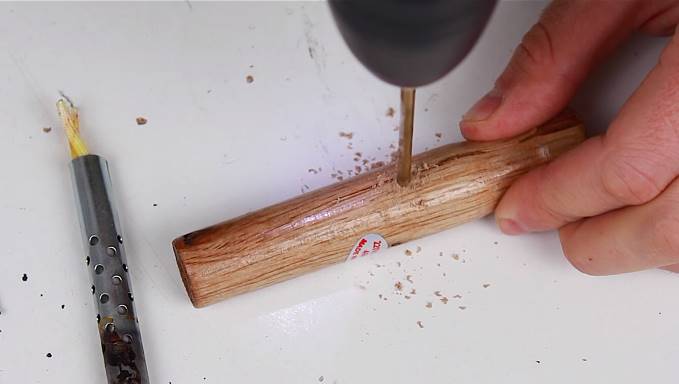

Зробити в ручці отвір

У висвердлений в рукояті отвір необхідно вставити і протягнути провід живлення, прив'язаний до невеликого шматочка дроту, після чого частина крапельниці з гумкою розрізається строго навпіл.

Розрізати частина крапельниці навпіл

Частину крапельниці, оснащену трубочкою, слід акуратно вставити в рукоять інструменту, на місце розташування живильного проводу.

Частина крапельниці вставити в рукоять паяльника

Отримане з'єднання відрізняється високою надійністю і абсолютної герметичністю, що дозволяє підключити до живлячої проводу вилучений на першому етапі нагрівальний елемент.

Підключити нагрівальний елемент

Ділянки з'єднань на проводах повинні бути якісно заізольовані, після чого всі охолоджувальні отвори нагрівального елементу ретельно обмотуються звичайної фольгою.

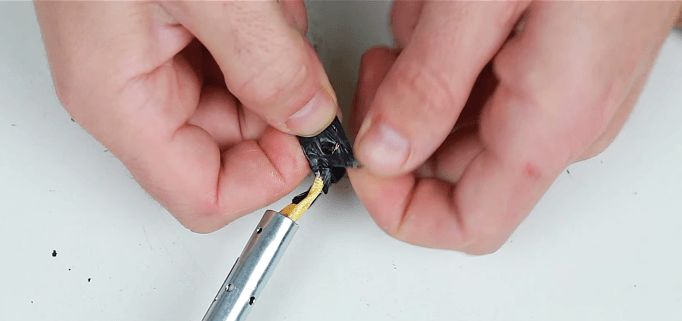

Виконати ізоляцію з'єднань

Для отримання максимально надійного з'єднання, обмотувальний фольга фіксується за допомогою звичайної мідного дроту.

Фольгу зафіксувати мідним дротом

Сопло, що забезпечує напрямок повітряного потоку, виконується з відрізка антеною трубочки, яка встановлюється на розташування жала.

Отвір, крізь який проходить провід живлення, потрібно ретельно загерметизувати, після чого підключається стандартний акваріумний компресор. Готова термоповітряний паяльна установка здатна забезпечувати напруження в межах 300-310 градусів, що є цілком достатнім показником для проведення робіт з найдрібнішими елементами плат. З метою підвищення рівня потужності виконується намотування на нагрівальний елемент звичайної нихромовой нитки і здійснюється установка більш продуктивного компресора.

Запобіжні заходи

З метою забезпечення безпечної експлуатації паяльної станції необхідно чітко слідувати додається виробником інструкції:

  • перш ніж приступити до роботи з антистатической паяльною установкою, необхідно переконатися в нормальному, робочому стані електричного живлення;
  • слід захистити пристрій від будь-яких важких механічних впливів, що викликають пошкодження приладу;
  • паяльна станція будь-якого виду повинна використовуватися виключно за своїм прямим призначенням;
  • не можна здійснювати роботу паяльною станцією поблизу швидко і легкозаймистих предметів;
  • забороняється в процесі роботи контактувати з насадкою фена, жалом паяльника або суміжними з ними частинами;
  • ремонтні роботи та заміна елементів в паяльної установці здійснюються тільки після відключення приладу від мережі і його повного остигання;
  • не можна працювати з електроінструментом мокрими руками;
  • прилад повинен зберігатися в недоступному для дітей місці.

Якщо в процесі пайки з поверхні виділяється дим, то роботи повинні здійснюватися тільки в добре провітрюваних приміщеннях.

Ремонт і експлуатація

Робота в умовах знижених струмових влічін запобігає накопичення статичної напруги на жалі паяної станції, тому ремонт дрібних деталей таким інструментом є найоптимальнішим варіантом. Основні правила роботи з паяльною станцією наступні:

  • розташування компонентів на тримачі;
  • підключення шнура і кабелю живлення;
  • установка на ручку необхідної насадки;
  • включення харчування і настройка температурного режиму;
  • виконання технологічних процесів.

Після завершення роботи прилад для пайки укладається на спеціальному утримувачі. Потім проводиться відключення паяльної станції від електромережі.

Таблиця пошуку несправностей, як правило, відбивається в прикладеної до приладу інструкції. До найбільш частих несправностей приладу для пайки відносяться:

  • вихід з ладу вилки електричного приладу;
  • вихід з ладу кабелю, що подає електроенергію;
  • порушення контакту між нагрівальним елементом і мережевим кабелем;
  • поломка нагрівального елементу.

Несправності, пов'язані з електронною схемою паяльних установок, зустрічаються досить рідко і найчастіше бувають обумовлені поломкою електронних компонентів. Ремонт поламаних багатофункціональних монтажних і демонтажних паяльних станцій, а також ремонтних будь-яких паяльних установок повинен виконуватися тільки кваліфікованими фахівцями, здатними правильно визначити причину неполадок в роботі електроприладу.

У побутових умовах найчастіше використовуються портативні паяльні установки, дуже добре підтримують стабільний температурний режим нагріву поверхні. Саме такі умови особливо важливі при виконанні роботи з платами або мікросхемами, що володіють підвищеною чутливістю до перегрівів, включаючи комп'ютери, музичну апаратуру, контролери та інші сучасні електротехнічні вироби.
