Як прибрати мерехтіння світлодіодних ламп під час роботи

Світлодіодні лампи, будучи більш досконалими і економічними освітлювальними приладами в порівнянні з приладами розжарювання, не позбавлені певних недоліків. Одним з них є миготіння. Щоб прибрати мерехтіння світлодіодних ламп, не потрібні ні глибокі пізнання електротехніки, ні значні фінансові витрати. Досить представляти принцип роботи пристрою, знати причини мерехтіння і вміти користуватися паяльником.

Принцип роботи LED-світильника

Мерехтіння не тільки створює певний дискомфорт для зору та нервової системи людини, а й негативно впливає на саму лампу, значно скорочуючи термін її експлуатації. Для усунення проблеми необхідно знати пристрій LED-світильника.

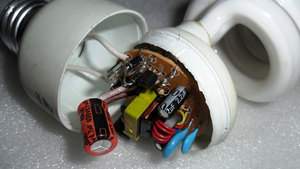

Найбільш ходовий драйвер – пристрій, призначений для перетворення змінного струму з напругою 220 В, яке надходить на його вхід, в постійний струм з заданими параметрами, залежними від конкретного типу лампи. Для цього використовується діодний місток і стоїть після нього електролітичний конденсатор, що виконує роль фільтра, що згладжує. Вихідна напруга згладжується і стабілізується, для чого в конструкції драйвера передбачена відповідна електронна схема. Далі, напруга подається на світлодіоди.

Мерехтіння виключеною лампи

Причина мерехтіння найчастіше криється в використанні вимикача з підсвічуванням. Важливо знати, що для реалізації цієї функції в конструкції вимикача передбачена неонова малопотужна лампочка, яка підключена паралельно з клавішею включення / відключення LED -лампи.

При вимкненому приладі ток йде через лампочку підсвічування і потім надходить на вхід драйвера, і через діодний місток на згладжує конденсатор, який поступово заряджається. Як тільки різниця потенціалів на його вході і виході досягне якоїсь величини, спрацьовує схема стабілізації, і напруга надходить на світлодіоди, змушуючи їх заробити на частку секунди, протягом якої конденсатор встигає розрядитися.

Існує кілька способів прибрати миготіння світлодіодної лампи, кожен з яких має свої переваги і недоліки.

демонтаж підсвічування

Найпростіший спосіб – прибрати лампочку підсвічування. На жаль, він годиться не для всіх вимикачів: існують сучасні моделі, в яких це неможливо. Крім того, іноді підсвічування потрібна: вона дає можливість швидко знайти вимикач в темній кімнаті.

жорстке підключення

Лампочка підсвічування підключається незалежно від LED-лампи до фазового і нульового проводу. Так вона буде працювати постійно, незалежно від того, включений світильник чи ні, а сам світильник назавжди позбавиться від мерехтіння.

Недолік методу – потрібно прокладка додаткового дроти, що не завжди зручно.

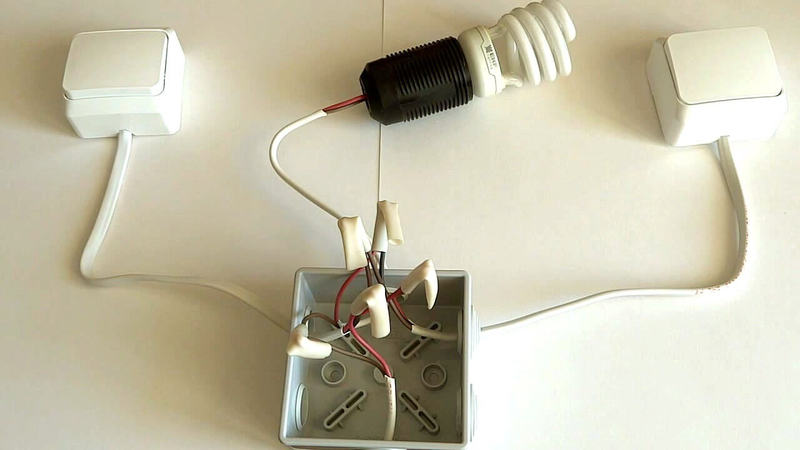

Заміна звичайного вимикача прохідним

В цьому випадку при одному положенні перемикача буде працювати світильник, а при іншому – загорятися підсвічування. Метод зажадає покупки перемикача, але повністю виключає можливість мерехтіння, навіть якщо його причина не пов'язана з підсвічуванням.

шунтування світильника

Тобто, підключення паралельно з ним навантаження з меншим опором. Основний струм в цьому випадку буде йти через навантаження, а того струму, що залишиться на частку світильника, не вистачить, щоб зарядити конденсатор.

Як шунтирующей навантаження можна використовувати:

1. Просту лампочку розжарювання. Метод підходить для випадку, коли є кілька світильників, включених паралельно, наприклад, в люстрі: замість одного з них просто ставиться звичайна лампа. Спосіб вирішення проблеми простий, але у нього є недоліки: в цьому випадку про економію енергії акумулятора, можна забути.Крім того, сучасні освітлювальні прилади далеко не завжди розраховані на такий аксесуар, як лампа розжарювання, розігрівається до високих температур.
2. резистор з опором 1 мОм і потужністю близько 2 Вт. Резистор ізолюється термоусадкой і підключається прямо в розподільній коробці, між нулем і фазою, паралельно світильника. Метод має приблизно ті ж недоліки, що і в попередньому випадку: призводить до додаткових витрат електроенергії, яка піде на нагрівання резистора. Крім того, небезпечно таке наявність джерела тепла в розподільній коробці поблизу проводів.
3. конденсатор, Ємність якого знаходиться в межах від 0, 01 мкФ до 1 мкФ, а напруга – 630 В. Це найекономічніший і безпечний спосіб шунтування. По-перше, будучи реактивним опір, конденсатор ніяк не вплине на показання лічильника і, по-друге, не буде нагріватися. Чим більше ємність конденсатора, тим надійніше шунтування, але зі збільшенням потужності збільшуються і розміри радіодеталі. Конденсатор потрібен керамічний або паперовий, електролітичні не годиться, оскільки вони сприйнятливі до різких змін напруги і можуть вибухнути. Якщо ж в якості шунта вибирається саме електролітичний конденсатор, його запас напруги повинен бути досить великий.

Якщо блимає при відсутності підсвічування

В цьому випадку слід перевірити, чи не пролягають чи в одній штробі інші дроти, крім тих, що підводять живлення до LED -Світильники. Справа в тому, що провід живлення великої довжини може стати своєрідною антеною, а лежать поруч дроти під напругою створювати слабке електричне поле. В результаті на контактах фільтрує ємності створюється напруга, що приводить до включення світлодіодів.

Існує ще одна причина, чому блимає світлодіодна лампа у включеному стані, пов'язана з недоліками проводки: невірне включення світильника в мережу. Необхідно, щоб фазовий провід був заведений на вимикач, а нульовий – на лампу, в іншому випадку схема, відповідальна за пуск лампи, буде постійно під потенціалом, і уникнути мерехтіння не вдасться.

Дізнатися, куди який провід підключений, можна за допомогою фазової викрутки зі світловим індикатором.

Причини при включеному освітленні

Визначити цей недолік візуально важче, оскільки він не завжди помітний оку, проте зміни яскравості згубно впливають на зір і на стан психіки, приводячи до безсоння і швидку стомлюваність. Крім того, мерехтіння стане причиною швидкого виходу лампи з ладу.

Існують два способи дізнатися, чому мерехтить світлодіодна лампа під час роботи:

1. олівцем тест. Для проведення буде потрібно абсолютно темна кімната, в якій працює тільки тестований світильник. Потрібно швидко провести перед ним олівцем: якщо є суцільний слід, пульсація відсутня, слід переривчастий вказує на те, що лампа мерехтить.
2. Тест з використанням відеокамери, Наприклад, мобільного телефону. Слід встати на відстані метра від запаленої лампи і навести на неї камеру: якщо мерехтить, то на дисплеї з'являться темні смуги.

Існує кілька причин мерехтіння включеної лампи.

Низька якість освітлювального приладу

Оскільки перетворити змінний струм в ідеальний постійний неможливо, то неминучі перепади напруги, вступаючи на контакти світлодіодів, призводять до змін яскравості світіння лампи.

Якщо ці зміни незначні, тобто коефіцієнт пульсації не перевищує 20%, вони не сприймаються оком, в іншому ж випадку видно, що лампа мерехтить.

Чим якісніше освітлювальний прилад, тим менше ймовірність мерехтіння. У дешевих китайських лампах його причиною може стати занадто високе значення коефіцієнта пульсації, що перевищує допустимі норми.

Чим досконаліша драйвер, тим менше пульсації, і, відповідно, тим рівніше буде горіти лампа.У дешевих виробах використовуються неякісні радіодеталі, які не здатні впоратися з поставленим завданням. Виключити мерехтіння в цьому випадку можна, тільки підключивши світильник до джерела постійного струму.

Мала ємність згладжує конденсатора

Це частий випадок драйвера низької якості, фільтр якого не справляється з функцією згладжування пульсацій, і змінний струм частково потрапляє на контакти світлодіодів, змушуючи їх періодично збільшувати яскравість світіння. Виправити недолік можна, замінивши фільтр конденсатором більшої місткості.

Причиною може бути невідповідність напруги в мережі параметрам, необхідним для коректної роботи лампи, або різкі скачки напруги. В цьому випадку доведеться змінювати сам світильник на більш якісний прилад, який має захист від змін напруги або ставити стабілізатор.

Несумісність з диммером

Мається на увазі пристрій, що дозволяє змінювати яскравість світіння. Далеко не всі LED -Світильники є дімміруемимі, можлива і ситуація, коли лампа несумісна з диммером якоїсь конкретної моделі.

Щоб діагностувати цю причину, потрібно включити лампу безпосередньо. Якщо вона працює коректно, можливі кілька варіантів.

Лампа, підключена до диммерами, буде мерехтіти, якщо:

1. Розрахункове навантаження світлорегулятора, необхідна для його коректної роботи, більше, ніж те навантаження, яку можуть забезпечити світлодіоди. В цьому випадку для усунення мерехтіння можна підключити додаткове навантаження.
2. Діммер перевантажений. Тобто перевищена максимальне навантаження, на яку розраховано цей пристрій. Так може бути при одночасному підключенні відразу декількох світильників, сумарна потужність яких більше допустимої для підсвічування.

При розрахунку кількості ламп, які можна підключати до світлорегулятора, багато недосвідчені користувачі просто ділять потужність диммера на потужність однієї лампи. Це абсолютно невірно, оскільки такий метод підрахунку не враховує силу пускового струму і його повторювані кожні півперіоду скачки. В результаті пристрій виявляється перевантаженим, що і призводить до мерехтіння.

Щоб нормалізувати роботу світильників, можна включити їх безпосередньо, без підсвічування, замінити його більш потужним пристроєм або розділити лампи на окремі групи, використовуючи для кожної з них свій светорегулятор.

Також причиною мерехтіння може бути:

1. Несправний вимикач (наприклад, недостатньо щільні контакти).
2. Неграмотна проводка.
3. Несумісність патрона, в який вкручується світильник і його цоколь.
4. Пошкодження драйвера.
5. Закінчення терміну служби лампи.
6. Псування самого світильника, можлива при дуже високій температурі поблизу його корпусу, сильної вібрації, створюваної системою вентиляції або роботою кліматичної техніки, високих показниках вологості, забруднення приміщення взвесями агресивних речовин, що руйнують елементи світильника, а також при падінні лампи.

Розібравшись з причинами мерехтіння, можна за допомогою паяльника усунути проблему будь-яким із запропонованих вище способів.
