Номінал резистора – це значення опору, яке визначається його конструкцією і характеристиками матеріалу. Ця властивість є ключовою для визначення ролі резистора в електричній схемі. Від номіналу залежить, як буде змінюватися електричний струм, що проходить через резистор, а також яким буде поділ напруги.
Номінали резисторів можуть бути виражені в різних одиницях, таких як ом (Ω), кілоом (кΩ), мегаом (МΩ) та інших. Часто використовується система кольорових смуг для позначення номіналу. Кожна смуга вказує на певне значення числа або множник. Основні номінали резисторів – 1, 10, 100, 1000 ом і їх кратність.
Наприклад, резистор з номіналом 1000 ом зазвичай має номінали в діапазоні від 990 до 1010 ом. Це пов’язано з технологічними обмеженнями виробництва. Міжнародні стандарти мають певні допустимі відхилення для номіналів резисторів.
Важливо пам’ятати, що номінал резистора не є точним значенням його опору. Він вказує на те, в якому діапазоні можуть знаходитися значення опору. Точність резистора, відповідно, визначається допустимим відхиленням від номіналу.
Визначення номіналу резисторів
Номінал резистора – це значення опору, для якого резистор має бути виготовлений. Номінали резисторів виражаються у величинах, що мають певну фізичну міру – ом (Ом).
Номінали резисторів можуть мати як постійне значення опору (наприклад, 10 ом), так і змінюватися у певних межах (наприклад, від 1 кОм до 10 кОм).
Резистори з однаковими номіналами можуть відрізнятися за допустимою похибкою, яка вказує на максимальну зміну опору відносно номіналу.

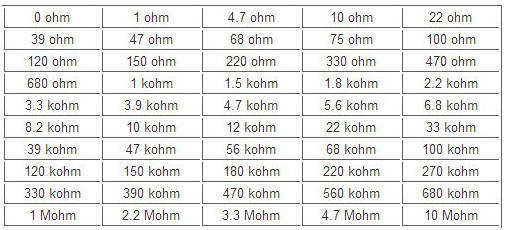

Номінали резисторів залежать від їх призначення. У загальному випадку, номінали резисторів вибираються з певного ряду стандартних значень. Найпоширенішими є такі ряди:
- Е12 – ряд з 12 стандартних значень.
- Е24 – ряд з 24 стандартних значень.
- Е48 – ряд з 48 стандартних значень.
- Е96 – ряд з 96 стандартних значень.
- Е192 – ряд з 192 стандартних значень.
Вибір стандартного значення резистора залежить від потрібної точності і доступності компонентів.
Також, номінали резисторів можуть бути виражені у десяткових позицій або за допомогою буквено-цифрового коду.
| Буквено-цифровий код | Номінал резистора (ом) |
|---|---|
| 10 | 10 |
| 22 | 22 |
| 47 | 47 |
| 100 | 100 |
| 330 | 330 |
Для вибору оптимального номіналу резистора необхідно враховувати потрібну точність, теплову стійкість, струм, контактний опір та інші характеристики, що визначаються вимогами до конкретного електричного пристрою.
Основні характеристики резисторів
Основні характеристики резисторів включають:
- Розмір та форма: розміри резисторів можуть значно варіюватись в залежності від їх потужності та типу. Існують резистори, які мають прямокутну, круглу або циліндричну форму.
- Номінальне значення: це значення, вказане на корпусі резистора, що відповідає його опору в одиницях вимірювання – ом. Номінальне значення резистора дозволяє визначити його співвідношення зі струмом, що проходить через нього.
- Точність: вкажіть допустиму відхилення номінального значення резистора від його фактичного значення. Це часто вимірюється в процентах.
- Температурний коефіцієнт: це величина, що визначає залежність опору резистора від температури. Він вимірюється в ppm/°C (при цесях мільйонів на градус Цельсія).
- Потужність: це максимальна електрична потужність, яку резистор може витримати без пошкодження.
Ці характеристики допомагають виробникам та інженерам вибрати та використовувати резистори залежно від потреб конкретної схеми або пристрою.
Варіанти позначення номіналів резисторів
Позначення номіналу резисторів може відрізнятися залежно від використовуваної системи позначення. Розглянемо основні варіанти позначення резисторів.
Однолітерні символи
Одним з найпоширеніших варіантів позначення номіналів резисторів є використання однолітерних символів, що є маркерами для певного діапазону резистивності. Наприклад, резистор з позначенням “R” має номінал у діапазоні від 0,1 до 0,99 Ом, “K” – від 1 до 9,9 кОм, “M” – від 1 до 9,9 МОм тощо.
Цифрове позначення
Інший варіант позначення резисторів – використання цифрового коду. Наприклад, резистор з позначенням “220” має номінал у 220 Ом. Цей спосіб позначення найчастіше використовується для резисторів з невеликими номіналами.
Кольорове позначення
Кольорове позначення резисторів є ще одним варіантом індикації їх номіналу. Кожний колір відповідає певній цифрі або множнику. Наприклад, якщо перший колір – коричневий, другий – чорний, третій – червоний, то номінал резистора буде 1, 0 і 100 (коричневий відповідає цифрі 1, чорний – 0, червоний – множник 10 в ступені 2).
Міжнародні стандарти
Для уніфікації позначення номіналів резисторів прийняті міжнародні стандарти. Найпоширенішим з них є стандарт EIA-96, який передбачає використання комбінації символів та цифр для задання номіналу резистора з високою точністю.
Система “Е” і “С”
Існують також системи позначення резисторів, які використовують спеціальні символи, такі як “Е” і “С”, щоб показати деякі особливості резистора. Система “Е” використовується для позначення резисторів зі стандартними значеннями, а система “С” – для резисторів зі спеціальними характеристиками, такими як висока точність, низьке коливання тощо.
Висновок
Варіанти позначення номіналів резисторів різняться у залежності від використовуваної системи позначення. Вибір позначення залежить від вимог до точності, зручності використання і доступності компонентів. Незалежно від способу позначення, важливо правильно інтерпретувати та розуміти значення номіналу резистора для його правильного використання в електричній схемі.
