Зворотний вентиляційний клапан на витяжку
Система вентиляції – одна з основних складових у загальній системі інженерного забезпечення життєдіяльності будівель. Її основне призначення закладено в самому терміні, в перекладі з латинської означає «провітрювання». Нормальна робота вентиляції повинна забезпечити комфортні та відповідають санітарно-гігієнічним вимогам умови проживання для населення, а для промислових підприємств – відповідність нормативним і проектним показникам щодо вмісту шкідливих речовин, загазованості, допустимим викидам, безпеки.
У функції вентиляційних систем входить забезпечення балансу обсягів надходить і відводиться повітря з дотриманням необхідного показника повітрообміну, забезпечення необхідної температури, вологості, чистоти повітряного середовища.
Класифікація систем вентиляції
Системи вентиляції класифікуються як за призначенням, так і за способом організації повітрообміну.
За призначенням існують такі типи вентиляції:
Припливна, яка забезпечує подачу в будівлю або приміщення певної кількості повітря.- Витяжна, що забезпечує видалення відпрацьованого повітря.
- Припливно-витяжна – комбінована система, до складу якої входять елементи обох типів.
За способом організації повітрообміну вентиляція підрозділяється на:
- Природну, в якій ступінь повітрообміну визначає різниця тисків повітря зовні і всередині будівлі. При цьому природна вентиляція може бути неорганізованої, при якій повітрообмін здійснюється через нещільність або відкриті двері, вікна, кватирки, або організованою – через систему вентиляційних шахт, каналів, отворів.
- Механічну, в якій різниця тисків створюється вентилятором, а працездатність забезпечується різними приладами та обладнанням – фільтрами, шумогасітелямі, регуляторами.
Проблема зворотної тяги
Характерне для останніх десятиліть розвиток нових будівельних технологій, поява нових будівельних матеріалів і виробів, просунутої та складної побутової техніки змусили населення розширити свої пізнання в теоретичному і практичному плані організації вентиляції свого життєвого простору. Актуальною для власників квартир і приватних будинків стала боротьба з «зворотної тягою».
зворотна тяга – порушення нормального режиму повітрообміну, при якому відбувається зниження швидкості видалення повітря аж до зворотного надходження через витяжні канали в приміщення. Причинами можуть бути проектні прорахунки, природні причини (перепади тиску як в сторону розрідження, так і в бік ураганних поривів), різні дефекти будівельних елементів (засмічення, промерзання, руйнування каналів), а також самовільне внесення змін у конструкцію і проектний режим роботи системи.
Прикладом останньої причини є стандартна багатоповерхівка, для якої проектом встановлено організований природний тип вентиляції. Не одному поколінню знайомі дерев'яні двері та віконні рами з кватирками, сезонні акції по їх утеплення, шпаклювання і заклеювання. Розрахунок повітрообміну під'їздів і стояків виконувався з урахуванням конструктивної нещільності цих елементів. Масова установки герметичних пластикових вікон і більш щільних в порівнянні з дерев'яними металевих дверей внесла свої корективи в установлений баланс.
Ще одним фактором стала активна установка витяжних вентиляторів – на вентиляційних вікнах в санвузлах або в складі витяжок над газовою плитою, наслідком якої став взаємний обмін букетом запахів між сусідами, також свідчить про порушений баланс повітрообміну.
система захисту
Одним з найбільш ефективних методів боротьби зі зворотним тягою є установка зворотного клапана., Який пропускає середу в одному напрямку і не допускає її руху в зворотному. Ці пристрої з технічної термінології відносяться до захисної арматури, застосовуються в гідравлічних і пневматичних системах, до яких можна віднести і системи вентиляції.
Зворотними клапанами в обов'язковому порядку оснащуються промислові системи вентиляції, тому, щоб задовольнити виниклі потреби населення в цій продукції, не довелося заново винаходити колесо. За основу були взяті існуючі типи конструкцій і адаптовані під побутові потреби з урахуванням необхідних витрат, габаритів і вимог дизайну. Застосовними для побутової сфери виявилися основні конструктивні виконання, застосовувані в промисловості:

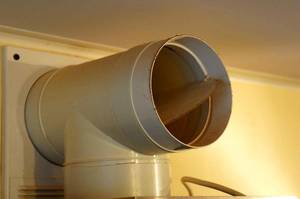

пелюсткові, В яких робочим органом є закріплений на осі диск. Вага диска розрахований на його відкривання потоком повітря в нормальному режимі і захлапиваніе при виникненні зворотної тяги.- Грати, влаштовані за принципом жалюзі. Робочі пластинчасті стулки кріпляться на осях, відкриття і закриття походить від руху повітря в прямому або зворотному напрямку.
- мембранні клапани працюють за принципом решітки, стулками служать одна або дві мембрани з м'якого матеріалу (плівка, пластикат, гума), закріплені за однією зі сторін.
Перераховані конструкції можуть застосовуватися в системах і з природної, і з приточно-витяжною вентиляцією, а за механізмом дії відносяться до пасивних, на відміну від наступної, що містить в своєму складі активний елемент.

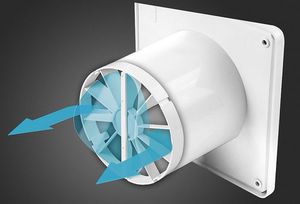

- Зворотний клапан типу «метелик» (тип «батерфляй» для клапанів промислового виконання) – дводисковий (рівнозначно двухлепесткових, двостулковий) з пружинами, що забезпечують щільність закриття стулок. Для відкриття пружини розраховані на певний натиск повітряного потоку, як правило, створюваний вентилятором, тому клапани «метелик» практично не застосовуються при природній вентиляції.
Основними характеристиками зворотного клапана, що визначають можливість його застосування, є прохідний перетин, пропускна здатність і щільність затвора при спрацьовуванні.
Перші два параметри повинні забезпечувати нормативні показники повітрообміну, певні санітарними та будівельними правилами. Для житлових кімнат цей показник становить 3 м. Куб. / Год на 1 м. Кв. площі або 30 м. куб. / год на 1 людину, для стандартної кухні з 4-х конфорочной газовою плитою не менше 90 м. куб. / год. Для побутових систем вентиляції в основному застосовуються зворотні клапани діаметром від 50 до 150 мм (або відповідного розміру для квадратного або прямокутного виконання).
На жаль, пропускну здатність або коефіцієнт пропускної здатності Ksv виробники клапанів, що випускаються для населення, в паспортах практично не вказують, на відміну від виробників промислового призначення. Залишається або довіритися їх професіоналізму і відповідальності, або самостійно перевірити працездатність клапана.
Стандартним індикатором для перевірки нормальної тяги у вентиляційному каналі є полум'я сірника або запальнички або зошита листок. Палаючий факел повинен відхилитися у напрямку тяги, листок повинен утримуватися силою розрідження. Якщо притулити до вентиляційного отвору зворотний клапан будь-якого типу, крім «метелики», його стулки (жалюзі, мембрана) повинні відкритися. Якщо повторити операцію, розгорнувши клапан на 180 °, тяги повинно вистачити для його закриття, а щільність можна перевірити тієї ж запальничкою.

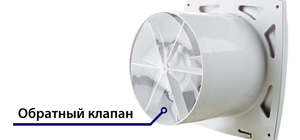

Зазначений метод придатний тільки для перевірки зворотного витяжного клапана вентиляції як самостійного вироби.Для зручності і полегшення монтажу все частіше пропонуються модульні варіанти – вентиляційні решітки з зворотним клапаном, вони ж з вентилятором, блок воздуховода з ними ж з вбудованими фільтром, термодатчиком і так далі.
Проблеми вентиляції житлових приміщень
Як правило, зворотні клапани встановлюються на витяжних повітроводах або вентиляційні отвори і набагато рідше в якості припливних. Це цілком зрозуміло, тому що спочатку мається на увазі надходження в будинок або квартиру чистого і свіжого повітря, а пристрої захисту необхідно встановлювати з боку видалення забрудненого або відпрацьованого повітря.
Взагалі, до пристрою вентиляції або вирішення виниклих проблем потрібно підходити комплексно. Проблема зворотної тяги найчастіше є наслідком помилок або порушень в процесі монтажу або експлуатації. Відсутність комплексного підходу знову-таки характерно для раніше згаданих багатоповерхівок. На відміну від систем електроживлення, водопостачання та опалення, система вентиляції непідконтрольна жодним комунальним службам або інспекціям і не контролюється керуючими компаніями. В результаті мешканці кожен по-своєму вирішує проблеми, нашаровуючись свої помилки на чужі, в тому числі «замикаючи» за допомогою вентиляторів і клапанів рух повітря як сусідам, так і собі.
Саме з цієї причини для цих робіт просто необхідно залучення фахівців, починаючи з розрахунків і проектування і закінчуючи введенням систем і пристроїв в роботу.
