Як розібрати дриль: способи заміни патронів

Під час будівельних і ремонтних робіт часто використовують дриль. При інтенсивній роботі з цим інструментом нерідко відбувається розхитування або випадання біти або свердла. У більшості випадків виправити становище вдається підтягуванням патрона. Якщо це не вирішує проблему, і свердло продовжує випадати, потрібна заміна патрона на дрилі або його ремонт.

різновиди патрона

Однією з головних деталей, наявних в конструкції дрилі, перфоратора або шуруповерта, є патрон. Свердло, біта і інші робочі пристрої кріпляться в ньому між декількома деталями, званими кулачками. Виходячи з конструкції кулачкового механізму патрон буває швидкозажимним або ключовим. У першому типі свердло фіксується вручну після додатка невеликого зусилля.

Ключовий механізм вимагає застосування спеціального ключа. У корпусі такого патрона знаходиться:

• Цанга. Загартована втулка циліндричної форми з порожниною всередині.
• Регулювальна обойма. Кріпиться на зовнішній стороні цанги, може обертатися.

На одному краю втулки є сталеві пелюстки, що дозволяють встановити свердло, розгортку, мітчик. Крутиться обойма змушує їх рухатися по напрямних. Залежно від напрямку руху, пелюстки то зближуються, то віддаляються один від одного, затискаючи або звільняючи встановлене в них пристрій. Для забезпечення максимально жорсткої фіксації свердла застосовується спеціальний ключ або муфта.

Підстави для заміни

Основною функцією затискного механізму є забезпечення максимальної точності в процесі свердління отворів. У міру експлуатації дрилі відбувається зношування посадочних місць і сталевих кулачків. Про це свідчать наступні ознаки:

• Патрон злітає з вала.
• Вісь обертання зміщується під час свердління.
• Свердло не фіксується або не виймається.

Кожна з цих ситуацій небезпечна, тому при її виникненні слід зупинити роботу з дрилем і відремонтувати або поміняти патрон.

На дрилі є спеціальне різьбове короткошаговое кріплення, що утримує затискної механізм. Доповненням до нього служить шуруп з лівим різьбленням, розташований в зовнішньому торці вала і виконує роль контрольного фіксатора. Для надійного закріплення деталей при складанні дрилів на виробництві всі з'єднання обробляються герметизирующим складом, який служить клейовий прошарком і захищає метал від корозії і окислення після впливу вологи. Це обов'язково потрібно враховувати перед тим, як розібрати патрон від дриля.

самостійний демонтаж

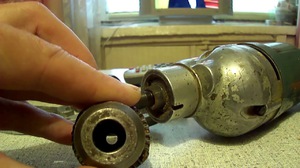

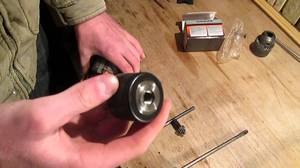

Щоб зробити ремонт або заміну деталі, необхідно правильно вийняти її з конструкції. Для цього буде потрібно розсунути кулачкові фіксатори (наскільки це можливо) і відкрутити гвинт основного кріплення. В силу дії відцентрової сили або через відсутність герметика на різьбі він може бути дуже надійно закріплений в посадковому отворі, тому в процесі демонтажу потрібно докласти великих зусиль.

Цей гвинт має шліци хрестоподібної форми, тому розбирання найкраще робити за допомогою викрутки аналогічного типу. Застосування ударної механічної викрутки може привести до поломки шліців. В такому випадку буде потрібна додаткова заміна вала редуктора. Щоб зняти патрон з різьблення, потрібно запобігти обертання валу. Для цього під час скручування вал слід утримувати в нерухомому положенні за допомогою розвідного ключа.

Інший спосіб фіксації полягає в ручному утриманні шестернею від провертання. Для цього попередньо потрібно зняти кожух редуктора. Якщо патрон має ключовий тип, то для стабілізації вала буде досить вставити ключ в отвір і встановити його нерухомо.

У деяких моделях дрилів для з'єднання використовується не різьблення, а конус Морзе. У такому випадку після відгвинчування кріпильного гвинта потрібно вертикально розташувати дриль за допомогою лещат таким чином, щоб патрон виявився внизу. Потім вибити його з посадкового отвору, Використовуючи гумову або дерев'яну киянку. При цьому в якості прокладки обов'язково використовувати ріжковий ключ. Ударяти слід акуратно, щоб уникнути пошкодження корпусу і основних деталей дрилі.

ремонт механізму

Після того як Затисна деталь буде залучена з дрилі, необхідно визначити, чи підлягає вона ремонту. Якщо для її виготовлення була використана лита пластмаса і развальцованний метал, його розбирання призведе до порушення основних властивостей матеріалів і динамічних характеристик. Використання такого механізму в подальшому буде неможливо. Якщо патрон виявиться розбірним, можна спробувати провести його ремонт самостійно. Процес відновлення буде залежати від характеру неполадки.

Вібрація в процесі свердління або зісковзування з осі свідчить про те, що сталася поломка кріпильного шурупа. Вона може настати внаслідок різких ударів або поперечних навантажень. Щоб вирішити проблему, доведеться висвердлити зламаний кріплення і замінити його на новий.

Інша поширена проблема – заклинювання затискних кулачків – може статися через використання свердел занадто великого діаметра, неспівпадаючого з розміром отвору в патроні. Також до цього може призвести надмірне використання мастила. Пил та сміття, що утворюються під час свердління в великій кількості, прилипають до мастильному речовини і сильно засмічують механізм.

Ретельне очищення деталей виправить ситуацію. Однак застосування очищеного патрона буде можливим, якщо різьблення всередині нього виявиться неушкодженою. В іншому випадку буде потрібно заміна деталі. Уникнути засмічення кулачковою конструкції в майбутньому допоможе використання спеціального захисту, яка одягається на свердло і перешкоджає попаданню пилу всередину.

Збір конструкції після завершення ремонту слід здійснювати в зворотному порядку. При цьому потрібно приділяти особливу увагу тому, наскільки надійно провідний елемент зафіксується в конусному поглибленні патрона. Остаточну фіксацію можна здійснювати, якщо їх поздовжні осі повністю співпадуть.

Місця з'єднання деталей обов'язково слід обробити герметиком. Користуватися дрилем дозволяється після його повного висихання. Для цього буде потрібно близько 10-12 годин.

Якщо при експлуатації пристрою проблема не зникне, це означає, що ремонт або установка була проведена з помилками. Для їх усунення доведеться провести повторний демонтаж пристрою.
