Чим відрізняється з'єднання зіркою і трикутником
Асинхронний двигун живиться від трифазної мережі змінного струму. Для роботи може використовуватися з'єднання трикутником і зіркою. Для того щоб все змогло стабільно працювати, необхідно застосовувати створені для цього спеціальні перемички, будь то з'єднання зіркою або трикутником. Це найбільш зручні варіанти для з'єднання і, відповідно, мають високу ступінь надійності.
відмінності з'єднань

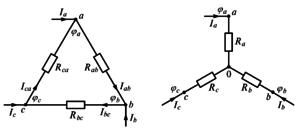

Для початку слід з'ясувати, в чому різниця зірки і трикутника. Якщо підійти до подібного питання з точки зору електротехніки, то перший варіант дає можливість двигуну працювати більш плавно і м'яко. Але є один момент: Двигун не зможе вийти на повну потужність, яка представлена в характеристиках технічного плану.
З'єднання трикутником дає можливість двигуну незабаром досягти максимальної потужності. Отже, на повну потужність застосовується ККД пристрою. Однак, є серйозний недолік, який полягає в великих пускових токах.
Боротьба з такими явищами, як високі показники пускових струмів, полягає в підключенні до схеми реостата пуску. Це дає можливість здійснити набагато більш плавний пуск двигуна і поліпшити його робочі характеристики.
підключення зіркою
З'єднання зіркою полягає в тому, що кінці всіх 3 обмоток возз'єднуються в загальну точку під назвою нейтраль. Якщо в наявності є нейтральний провід, то така схема вважається чьотирьох, при його відсутності – вона трехпроводная.
Початок у висновків закріплюється до певних фазах мережі живлення. Напруга, яке докладено до цих фаз, дорівнює 380 вольт або 660 вольт. До основних плюсів такої схеми слід віднести:
- Невпинна робота двигуна протягом тривалого часу і зі стійкістю.
- Завдяки зниженню потужності обладнання підвищуються надійність і час експлуатації для схеми зірка.
- Пуск приводу електричного типу завдяки такому з'єднанню має підвищену плавністю.
- Є можливість для впливу на параметри короткочасної перевантаженням.
- При роботі корпус у обладнання не стане доступний для перегріву.
Є обладнання з з'єднанням обмоток всередині. Оскільки на колодку подібного обладнання ставлять тільки три висновки, то інші методи з'єднання не можуть бути застосовні. Таке виконання не вимагає наявності кваліфікованих фахівців.
схема трикутником
Замість схеми зірка можна використовувати з'єднання трикутником, суть якого в поєднанні решт і почав обмоток послідовним чином. Кінець у обмотки фази С замикає ланцюг і створює цілий контур. За рахунок такої форми получающаяся схема буде більш ергономічними.
На кожній з обмоток є лінійна напруга 220 або 380 вольт. З основних достоїнств схеми є:
- Потужність електричних двигунів досягає найвищого значення.
- Застосування відповідного реостата для більш плавного пуску.
- Значно збільшений момент обертання.
- Високі показники тягових зусиль.
Застосовують трикутник в таких механізмах, де потрібні вагомі пускові навантаження і енергія для потужних механізмів. Значний момент обертання досягається зростанням показників ЕРС самоіндукції. Викликано таке явище великими струмами протікання.
Комбінація з зірки і трикутника
Якщо конструкція складного типу, то використовують комбінований метод зірки і трикутника. Використання подібного способу веде до того, що сильно зростає потужність. Але в разі, коли двигун не може підійти за технічними характеристиками, все буде перегріватися і згорить.
Щоб знизити лінійну напругу в обмотках статора, слід застосувати схему зірка. Після зниження струму, що протікає почнеться збільшення частоти.Схема релейно-контактного типу допомагає переключити трикутник на зірку.
Саме ця комбінація видає найбільшу надійність і значну продуктивність обладнання, що застосовується без побоювань в плані виходу з ладу. Ця схема ефективна для двигунів, де задіяна полегшена схема пуску. Але при зниженні пускового струму і незмінному моменті її застосовувати не варто. Альтернативою служить фазний ротор з реостатом для пуску.
додаткові поради
Струм під час пуску двигуна в 7 разів перевищує робочий струм. Потужність в півтора рази вище при з'єднанні трикутником, пуск з високою плавністю при цьому виходить за допомогою проводів частотного типу.
Метод возз'єднання зіркою вимагає врахування того моменту, що потрібно виправляти перекоси фаз, інакше є ризик виходу обладнання з ладу.
Лінійні і фазні напруги при трикутнику дорівнюють між собою. Якщо потрібно включити двигун в побутову мережу, то потрібен фазосдвигающей виду конденсатор. Таким чином, використання схеми трикутником або зіркою залежить від конструкції двигуна і вимог побутової мережі. Тому слід уважно дивитися на показники двигуна і необхідні параметри, які потрібно збільшити для більш ефективної роботи конструкції.
