Різновиди електричних вилок із заземленням

Для під'єднання всіляких побутових приладів, обладнання для освітлення та інших пристроїв, що використовують електрику в різних його формах, існує штепсельне. Однією зі складових стала електрична розетка, другий – вилка. Бурхливий розвиток ринку побутової техніки та електроніки викликало підвищені навантаження на домашні мережі живлення. Для захисту від ураження електричним струмом є різні пристосування. У тому числі вилка з заземленням.

види штекерів

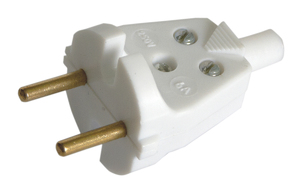

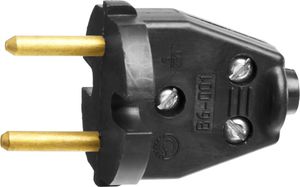

Поділ просте: розбірні або монолітні. Незалежно від форми, зміст і призначення однакове. Кожен штепсельний роз'єм призначений для з'єднання споживача з постачальником електричного струму – розеткою.

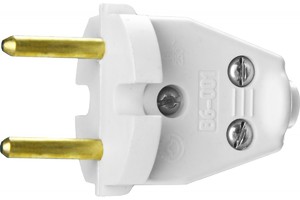

Нерозбірні пристрої більш популярні внаслідок зручності і надійності. Еластичність дозволяє не турбуватися про обрив проводу в разі ривка. Монолітність конструкції оберігає від попадання вологи всередину, а значить від короткого замикання і окислення. Звичайна несправність – перегинання в підставі роз'єму. На відміну від розбірних вилок, такі вироби не ремонтуються.

Основні параметри

Кожному пристрою характерні індивідуальні риси. Але є особливості, що відрізняють одну вилку від одної. Таких деталей кілька:

• Число контактів буває два або три. Наприклад, техніка, призначена для використання в Європі, має два штирі, американська три.
• Форма у них найрізноманітніша: від плоских до багатокутних.
• Стандарт підключення.

Заземлена вилка і її конструкція

Фактор безпеки є визначальним у виробництві електроустаткування. На це спрямовані всі розробки і удосконалення. Одним з таких впроваджень стала вилка з заземленням. У радянські роки житлові будинки не мали заземлюючих контурів, тому звичайна людина не мав уявлення про цю систему захисту від напруги. Досить було розібрати розетку або вилку і під'єднати два дроти.

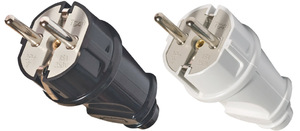

Зараз вся нова техніка обладнана роз'ємами нового стандарту з третім, заземляющим. Новобудови здаються згідно з вимогами, з облаштуванням окремо підключається землі. Основна деталь будь-якого штекера це контакти. Вони бувають сталевими або мідними, а також з покриттям із цинку, олова або нікелю.

У вилці електричної із заземленням їх три:

• До одного підключається фаза, безпосередньо подає напругу споживачеві.
• За нульового, або нейтральному, контакту в ідеальному випадку повинен протікати струм того ж номіналу. При замиканні відбувається різке його збільшення і спрацьовує захист. Категорично забороняється з'єднувати нейтраль з корпусом або заземлюючим контуром через електричного зв'язку її з фазою.
• Третій контакт, заземляющий, прямого зв'язку з фазним проводом не має. Він пов'язаний з частинами, що не перебувають під напругою, і захищає від замикання на землю і струмів витоку. У таких випадках також спрацьовують автоматичні вимикачі, а також УЗО.

Головні стандарти

Так як єдиного стандарту харчування електроприладів на планеті немає, то і різновидів штекерних з'єднань теж багато. Всі держави використовують два різних види харчування:

• Напругою в 110-127 В і частотою в 60 герц користуються в американських країнах.
• 220-240 В, 50 герц – європейський зразок.

У більшості держав прийнятий один тип напруги, але є винятки, коли в ходу обидва. В сумі є 14 стандартних видів підключення плюс спеціальні штекери для деякої техніки для унеможливлення потрапляння в неї побутового напруги, наприклад, роз'єми проводового радіо.

Роз'єм типу A

Такі сполуки застосовуються в північно-і центральноамериканських державах і в Японії. Протистоять штирі в японській вилці ідентичні, в американській – один товщі, для дотримання полярності. Друга назва штатовского стандарту Class II.Цікаво, що азіатська вилка без проблем увійде в американську розетку, а зробити навпаки без спеціальної проточки не вийде.

Стандарт класу B

Потужні домашні пристрої, які споживають струм до 15 ампер, в тих же країнах мають з'єднання цього виду. Іноді його називають Class I, а інтернаціональний класифікатор дає мітку NEMA 5-15. Це те ж саме, що і попередній вид, тільки з заземлюючим контактом. В американській глушині роз'єми типу A ще зустрічаються, але в більшості вся територія переходить саме на стандарт B.

Знайти в продажу апарат з включенням вилки в розетку по застарілому способу вийде. У старій же забудові нові прилади з відпиляну заземлюючим контактом не рідкість.

Клас роз'ємів C

Велика частина Європи користувалася роз'ємами цього стандарту. Інтернаціональне назву CEE 7 / 16. У республіках Радянського Союзу використовували такі штекери, які до наших днів так і називають – радянські. Відповідно до останніх вимог в сфері електробезпеки, європейці освоїли нові стандарти. Для зручності використання старої побутовою технікою, її вилки входять в нові розетки, а сучасні штепселя в старі – немає.

Вилки інших стандартів

Наступні системи підключення розбиті на більш дрібні групи. Вони підпорядковуються своєї регіональної методології, але багато хто з них частково сумісні. Залежно від національну приналежність є така розбивка:

• Незважаючи на знайдену незалежність, деякі колишні колонії використовують застарілий стандарт Сполученого Королівства. Це Індія, Непал, Шрі-Ланка і Намібія. Подібний зразок має літеру D (BS 546).
• Підключення за стандартом E, або CEE 7/7, збігається з маркою C. Такі вилки використовують Франція, Бельгія, Польща, Словаччина, Чехія, Туніс і Марокко.
• Австрійці, німці, іспанці, норвежці, шведи, фіни, португальці, а також населення Голландії, і східноєвропейські держави прийшли до стандарту CEE 7/4, або ГОСТ 7396 в СРСР, позначений як F. Багато колишніх радянських республік також починають його застосовувати. Він частково сумісний з радянським роз'ємом типу C, але використовувати його небезпечно. Застарілий зразок має штирі тонший, внаслідок чого контакт в розетці буде слабким. Як наслідки в кращому випадку оплавітся пластмаса, а в гіршому – пожежа.
• Подарувавши старі стандарти колоніям, англійці перейшли на вилки типу G, або BS 1363. Це розетки, розраховані на струм до 32 ампер. На Кіпрі, який використовує цю ж систему, туристам для підключення привезеної техніки пропонують перехідники. Розетками такого типу користуються також Гонконг, Ірландія, Малайзія, Сінгапур і Мальта.
• Тільки для себе розробили стандарт Н (SI 32) в Ізраїлі. Для гостей важливо знати: радянські штепселя підійдуть і тут.
• Зовнішність виробів типу I, з міжнародного коду AS 3112, схожий на попередній. Але вони не взаємозамінні. Домашніми пристроями з такими штекерами користується народ Австралії, Аргентини, Китаю, Нової Зеландії та Папуа – Новій Гвінеї.
• Загальний класифікатор позначає штекери для Швейцарії та Ліхтенштейну SEC 1 011 або тип J. Вони збігаються з російськими нормами і труднощів з підключенням в поїздках по цим державам не передбачається.
• Данці і населення Гренландії застосовують вилки і розетки категорії K (107-2 – D1). Відзначається уніфікація з пристроями марок C, E, F.
• Практично одноосібно виробами виду L користуються італійці. Рідко такі вилки зустрічаються в північноафриканських країнах. Вони мають маркування CEI 23-16 / ВII і сумісні з нашими приладами.
• Лесото, Свазіленд і ПАР користуються побутовими пристроями з виделками M. Такі розетки збігаються з роз'ємами типу M.
• Бразилія і Південна Африка користуються штепселями марки N, які бувають двох видів: зі штирями тонший для навантаження до 10 ампер, інші – до 20. Вітчизняні вилки підходять.

Для того щоб уникнути плутанини в поєднаннях, необхідно розробити єдиний стандарт і вимоги по напрузі і частоті електричного струму.Це питання величезних фінансових витрат, тому що доведеться перекроювати енергетичні системи більшості держав.

вітчизняні пристрої

Всі пристрої, які виробляються в нашій країні і офіційно імпортовані, повинні комплектуватися вилками стандарту C по ГОСТу 7396. 1-89. Всі дані наносяться на її корпус. Це граничні значення сили струму, частота і напруга. На даний момент такі штекери діляться на дві групи:

• Вилка за міжнародною класифікацією CEE 7/16, або C 5. Діаметр контактів 4 міліметри. Вони ізольовані від корпусу і розраховані на струми до 6 ампер (загальне навантаження 1, 3 кіловати). Заземлення не передбачено.
• Відповідна категорії CEE 7/17, вилка належить до класу C 6. Штирі її товстіший (4, 8 міліметра) і струм, який вона витримує, вище – 10 ампер, що відповідає 2, 2 кіловати навантаження. Є заземлюючий контакт.

Можна прийняти до уваги наявні в побуті прилади зі старими, стандарту C1 – b, виделками. Вони не забезпечені землею і укомплектовані штирями товщиною 6 міліметрів.

Такий важливий елемент електричного кола можна приєднувати без урахування характеристик пристрою, що підключається і можливостей самого штекера. Для того щоб убезпечити себе і близьких, вибрати краще виріб з можливістю підключення заземлення, так як в нашій країні з'являється все більше об'єктів з готовим контуром і триполюсні розеткою.
