Контактна зварювання з мікрохвильовки своїми руками
Для нерегулярного використання точкового зварювання недоцільно купувати дорогий апарат. Виходом із ситуації буде виготовлення контактного зварювання з мікрохвильовки своїми руками. Точніше, буде потрібно не сама мікрохвильова піч, а високовольтний трансформатор, що знаходиться в ній.
Точкове зварювання: переваги і недоліки
У будь-якого способу зварювання є свої позитивні сторони, у контактної такими є:
Мінімальні енерговитрати.- Висока міцність одержуваного з'єднання.
- Можливість зварювання листового металу та інших деталей малої товщини.
- Можливість зварювання легкоплавкого металу.
До недоліків можна віднести негерметичність зварного шва, а зварні точки є генераторами напруги.
При виготовленні зварювального апарату з мікрохвильовки своїми руками будуть потрібні:
- Трансформатор з мікрохвильовки. Для потужного апарату потрібно дістати два трансформатора.
- Товстий мідний одножильний провід.
- Важелі, які будуть застосовуватися як притиски.
- Надійна станина, на якій буде розташований апарат.
- Для виконання зварювання можна використовувати електроди з міді.
Витяг і доопрацювання трансформатора
Головною деталлю саморобної точкового зварювання з мікрохвильовки є трансформатор. Він витягується з робочою мікрохвильовки. Чим вище його потужність, тим краще буде обладнання. При розбиранні мікрохвильовки слід дотримуватися обережності: Конденсатори великої ємності можуть зберігати напругу, небезпечне для життя. Щоб уникнути ураження струмом потрібно закоротити контакти конденсаторів (це можна зробити за допомогою викрутки).
Після вилучення трансформатора потрібно зняти з нього вторинну обмотку. Її можна розпиляти ножівкою або обрубати стамескою. А також потрібно прибрати шунти, розташовані з двох сторін трансформатора.

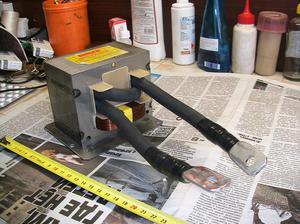

Після видалення обмотки і шунтів доведеться виготовити нову обмотку, щоб трансформатор міг видавати струми сильніше 500А. Для цього буде потрібно мідний дріт діаметром від 1 см (можна використовувати кілька проводів для досягнення потрібного перетину), досить 2-4 витка для отримання потрібних струмів. Для підвищення потужності можна використовувати кілька трансформаторів, в цьому випадку їх підключають паралельно. Якщо в саморобному апараті буде задіяно кілька трансформаторів, обмотка на них повинна бути загальна, Але важливо не переплутати висновки щоб уникнути короткого замикання.
При занадто високій силі струму можуть з'являтися скачки напруги в електромережі, тому слід обережно застосовувати потужні сварочніка в міській квартирі, щоб уникнути виходу з ладу побутових приладів.
Електроди для апарату

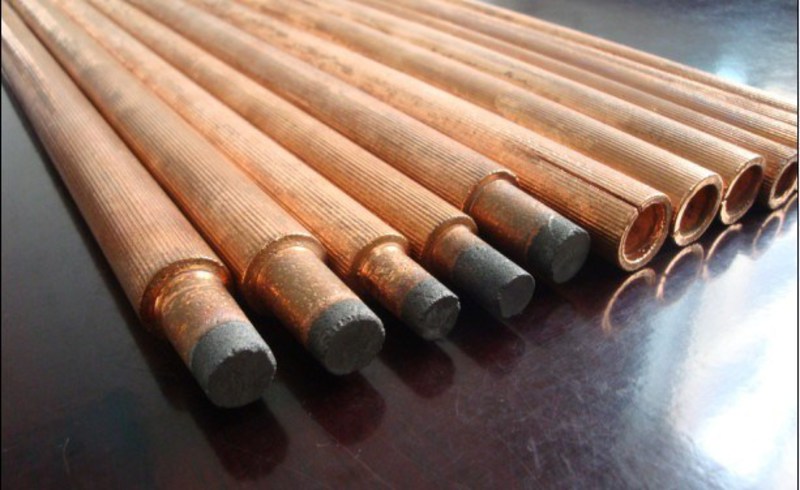

У точковому зварюванні електроди виконують кілька функцій: підведення струму в зону зварювання, відведення тепла, стиснення деталей, що з'єднуються. Якість виконаних робіт буде прямо залежати від форми і розміру електродів. Їх форма може бути як прямий, так і фігурної, а діаметр повинен бути вище або дорівнює діаметру робочих проводів.
Вимоги, що застосовуються до електродів для контактного зварювання, прості: вони повинні витримувати робочу температуру, добре проводити тепло і електричний струм, легко оброблятися (заточуватися).
Виходячи з цих вимог, ідеальними матеріалами для електродів будуть сплави міді.
збірка сварочніка

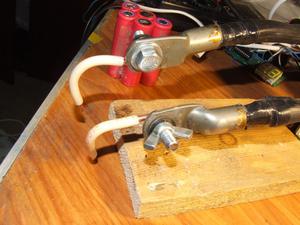

Найчастіше саморобні апарати роблять стаціонарними. Електроди встановлюють в наконечники, які кріпляться на кінцях важелів, що виконують роль притисків. Останні найпростіше виготовити з дерев'яного бруса. До електродів потрібно припаяти дроти з обмотки.
Пайка вкрай бажана, оскільки якщо з'єднувати обтиском, то в місці з'єднання з'явиться додатковий опір. Нижній важіль нерухомий, його слід закріпити до основи.Верхній важіль повинен бути міцним, так як для зварювання товстих деталей потрібна велика сила стиснення. Крім цього, важіль потрібно подпружінени, щоб електроди були розімкнуті в початковому стані.
Первинну обмотку трансформатора потрібно заземліть.А також заземлюється корпус апарату, якщо він виготовлений з струмопровідного матеріалу. Збираючи своїми руками сварочник з мікрохвильовки, потрібно пам'ятати, що напруга трансформатора становить 230 В, Воно вважається потенційно небезпечним для життя, тому все струмопровідні частини апарату слід закрити в корпусі.
Оскільки апарат сильно нагрівається, вкрай бажано придумати охолодження. Для цих цілей може підійти кулер з системного блоку комп'ютера. Кнопку живлення можна розташовувати в будь-якому зручному для роботи місці. Крім цього, можна застосовувати подачу харчування за допомогою педалі.
