Витяжний вентилятор в ванну кімнату і туалет

Часто природної вентиляції виявляється недостатньо для створення оптимального мікроклімату у ванній кімнаті. Всьому виною відсутність припливу повітря ззовні. Постійна підвищена вологість призводить до появи грибка, а також корозії металевих предметів. Щоб відвести вологе повітря, потрібне встановити вентилятор для ванної в витяжний канал, він також видалить і неприємні запахи з туалету при суміщеному варіанті.

Винахід вентилятора і його види

Організація вентиляції приміщень бере початок з давніх часів, коли всі дії ще полягали в звичайному провітрюванні. У XIX столітті російський учений Е. X. Ленд припустив, що якісне вентилювання неможливо без штучного обміну повітря. Перший вентилятор був представлений в 1832 році російським винахідником А. А. Саблукова.

Будучи військовим інженером, він запропонував використовувати винахід в замкнутих просторах, в трюмах кораблів, для сушки. А вже в 1835 році конструкція вперше була застосована в Чагірском руднику на Алтаї, після чого вентилювання примусовим способом отримало широке застосування і використовується до цих пір.

Згідно з технічним визначенням, вентилятор – прилад, який використовується для руху газу шляхом створення надлишкового тиску або розрідження. За своїм конструктивним виконанням буває радіальним або осьовим.

Пристрій радіального типу

Радіальний (відцентровий) використовує в роботі колесо з лопатями. Засмоктуючи повітря спереду, він викидає його під кутом 90 ° C. Маючи конструкцію, схожу на равлика, відцентрове пристрій відрізняється меншою продуктивністю в порівнянні з осьовим типом, але при цьому створює сильний тиск і працює тихіше.

Коли колесо набирає обертів, повітря, проходячи через отвори між лопатками, потрапляє в механізм лопаточного колеса, розташованого в радіальному напрямку. Там відбувається його стиснення і викидання під впливом відцентровій сили в кожух, виконаний у вигляді спіралі. потім повітря спрямовується в нагнітальний отвір.

Відцентрові вентилятори сконструйовані так, що їх лопатки спрямовані назад. Це найекономніший тип по витраті електроенергії з різних видів виробів. Як правило, монтаж пристрою цього типу виконується під стелею.

Принцип роботи осьового пристрої

Осьові, або, по-іншому, аксіальні вентилятори в якості основного вузла використовують робоче колесо, яке встановлюється на осі електродвигуна, складається з зовнішнього ротора і має в своїй конструкції лопатки. Вони розташовані під кутом з урахуванням аеродинамічних властивостей. Завдяки такому розташуванню і відбувається формування повітряного потоку.

Практично всі вентилятори для туалету та ванної, застосовувані в побутовій системі вентиляції, являють собою конструкцію осьового типу. Застосування такого типу вентилятора зручно для створення спрямованого повітря різної сили і тиску.

Як електродвигуна застосовується однофазний асинхронний мотор, вісь якого повторює рухи нагнітається або розряджатися їм потоку повітря. Такий електромотор складається з ротора, розміщеного всередині статора. Проміжок між ними становить не більше двох міліметрів. Статор має вигляд осердя з пазами, на які намотана обмотка. Ротор виглядає як рухома частина з валом, що містить в своєму складі сердечник з короткозамкненою обмоткою. така конструкція нагадує біляче колесо.

При подачі змінного струму на обмотку статора, згідно із законами фізики, з'являється змінний магнітний потік. На вміщеному всередину цієї потоку замкнутому провіднику виникає електромагнітна індукція, а значить, з'являється струм. Завдяки чому в змінному магнітному полі знаходиться і сам провідник зі струмом. Це призводить до обертання провідника, ротора.

Місцезнаходження вироби

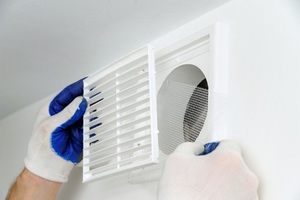

Просте рішення – це установка витяжного вентилятора у ванній кімнаті або туалеті на місці вентиляційних решіток в стіні. Спосіб монтажу не потребують будь-яких складних дій, єдине, знадобиться прокласти провід живлення. Але, крім цього, якщо габарити приміщення дозволяють, ефективно виконати систему витяжки можна на стелі.

стельовий варіант більш кращий, так як за фізичними законами тепле повітря і так прагне вгору, де він легко підхоплюється потоком, створеним вентилятором. При цьому можна організувати систему з кількох працюючих вентиляторів одночасно.

канальний спосіб використовується, коли в кілька приміщень зроблені окремі повітроводи, що переходять в один великий канал. У цьому каналі і розміщується вентиляційний пристрій. Такий принцип побудови ефективний при багатоповерховому будинку, коли витяжний прилад розташовується на горищі.

Основні параметри для вибору

У спеціалізованих торговельних точках зустрічаються різноманітні моделі готових витяжних вентиляторів. Всі вони практично призначені для установки в канали круглої або прямокутної форми.

Вентиляційні отвори в приміщеннях мають різні розміри. Чим отвори більше, тим швидше віддаляється вологе повітря. Найменший діаметр вентилятора становить 80 мм, а найбільший не перевищує 200 мм. Обчислити необхідний діаметр легко, для цього буде потрібно виміряти отвір каналу простий лінійкою.

Перед тим як вибрати вентилятор у ванну або туалет, потрібно визначитися з оптимальними характеристиками. Основні параметри, на які варто звернути увагу, такі:

1. Продуктивність. Вона визначається значенням витрати повітря за одиницю часу. Інакше кажучи, це кількість повітря, яке він переміщує за одну годину, одиниця виміру – м³ / год. Хороший показник починається від 90 м³ / год. Але тут слід розуміти, що обмежувати продуктивність буде ще і розмір вентиляційного каналу. На це впливає довжина магістралі, що зустрічаються повороти і розгалуження, а також форма і матеріал воздуховода.
2. Рівень шуму. Вважається низьким до 24 дБА, а від 25 дБА до 45 дБА буде вже добре чути, при цьому слід врахувати, що виробник заявляє значення параметра при ідеальних умовах. Під час експлуатації значення показника шуму підвищиться, на це впливає як матеріал воздуховода, його конструкція, так і якість монтування самої витяжки.
3. Необхідну напругу мережі. Основна маса пристроїв випускається розрахованої на роботу від мережі змінного напруги 220 вольт. Але в продажу зустрічаються і вентилятори, що працюють від зниженої напруги постійної величини, наприклад, 12 або 24 вольт. Низька напруга більш переважно, так як збільшує безпеку в приміщенні.
4. Клас захисту. Його значення вибирається не менше IP 34. Це позначення стандартної міжнародної класифікації, характеризується ступенем захисту від впливу твердих предметів (перша цифра) і води (друга цифра).
5. Додаткові функції. Включають в себе підсвічування, дистанційне керування, регулятор оборотів, змінні панелі, а також часом дуже необхідний зворотний клапан, який розміщується після вентилятора і служить для блокування повітря з вентиляційної системи. Його застосування знадобиться, якщо повітроводи з різних приміщень об'єднані в одну систему, наприклад, з кухнею. Вплив зовнішніх факторів теж може стати причиною виникнення зворотної тяги.
6. Режим роботи. Стандартні пристрої підключаються таким чином, що працюють тільки при включенні світла. Це зручно, але не дуже практично, оскільки буде потрібно залишати включеним світло на тривалий час, адже за короткий термін видалити весь вологе повітря не вдасться. Зручним режимом є автоматичний тип роботи з таймером, що дозволяє задавати час роботи після включення вентилятора. Крім того, він часто забезпечується датчиком вологості.Його завдання – запускати роботу витяжного пристрою при збільшенні вологи в повітрі і зупиняти після досягнення нормального значення.

Популярні виробники

Асортимент представленої продукції дуже великий. Купуючи витяжний пристрій, в першу чергу звертають увагу на його марку. Відомі бренди гарантують відповідність заявленим характеристикам, гарантійну і післягарантійне підтримку.

Найбільшою популярністю серед покупців користуються такі компанії:

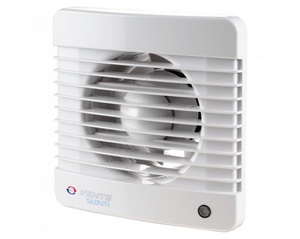

1. Вентс (VENTS). Випускає свою продукцію також під торговою маркою Домовент. Європейська компанія заснована в 90-х роках, отримала широке визнання в світі і стала лідером вентиляційного виробництва. Випускає серії «Вентс М» і «Вентс До», Що досягають продуктивності до 340 м³ / год. Вироби обладнані системою захисту від перегріву.
2. Electrolux. Шведська фірма, що відрізняється дизайнерським підходом до розробки своїх лінійок побутових моделей. Представлені серії Premium, Magic, Rainbow, дозволять покупцеві підібрати прилад в будь-якій ціновій категорії. Особливу увагу компанія приділяє матеріалами і комплектації своїх виробів. Моделі з таймером позначаються символом T, а датчиком вологості – H.
3. Equation. Іспанський бренд, який виготовляє недорогу добротну продукцію, але з середніми технічними характеристиками. Дає гарантію п'ять років.
4. Cata. Ще одна іспанська фірма, яка приваблює своїм дизайнерським підходом. В якості декоративної панелі застосовується не тільки високоякісний пластик ABC, а й скло. Серія X-MART дозволяє розташовувати пристрій як на стіні, так і на стелі, при цьому передня панель робиться виїжджає.
5. Gorenje. Словенська компанія відома в виробництві побутової техніки. Всі електродвигуни, які використовуються в продукції Gorenje, забезпечуються термічним самовідновлюватися запобіжником. Найбільш популярна серія осьових вентиляторів BVX.

Виготовлення витяжки своїми руками

Якщо з якихось причин бажання купити готову продукцію немає, нескладно виготовити витяжну систему самостійно. Для цього знадобиться:

1. Вентилятор на 12 вольт. Зручно використовувати з старого комп'ютерного блоку живлення з діаметром 80 або 100 мм в залежності від розміру вентиляційного каналу.
2. Блок живлення з вихідною рівнем напруги 7-12 вольт, форма сигналу будь-яка. Підійде від будь-якого пристрою з струмом від 0,25 ампер.
3. Монтажні дроти. Досить перетину 0,75 мм².
4. Декоративна решітка.
5. Зворотній клапан.

Як видно, дефіцитних елементів не знадобиться. При відсутності блоку живлення можливе використання будь-якого трансформатора з первинної обмоткою, розрахованої на 220 вольт, і вторинної – на 7-12 вольт. При необхідності витки потрібно домотать або відмотати.

сама збірка відбувається в кілька етапів. Спочатку кріпиться зворотний клапан відповідного діаметру до вентилятора за допомогою підручних засобів, наприклад, термоклею. Потім виводиться провід з вентилятора і приєднується до виходу блоку живлення. Вхід блоку живлення підключається до розриву проводу, що приходить до лампи освітлення. Конструкція з вентилятора і клапана встановлюється в вентиляційний отвір і герметизується по периметру. Для цього застосовується силікон, монтажна піна або замазка.

В результаті вийде, що при включенні світла не тільки запалиться освітлення, але і почнуть обертатися лопаті пристрою. Зверху конструкція закривається декоративними гратами. При бажанні в схему додається таймер і простий регулятор швидкості на сімісторов. А живиться блок живлення не від вимикача, а окремим проводом, що приходять з щитка або розетки.

Важливо, що при монтажі слід правильно зорієнтувати вентилятор. Потік повітря повинен бути направлений з приміщення в повітропровід. Так як роботи пов'язані з небезпечним для життя напругою 220 вольт, слід дотримуватися вимог з електробезпеки.
