Комп'ютерна розетка для підключення кручений пари UTP

Незважаючи на те що бездротові комунікації розвиваються досить швидко, розетка для UTP як і раніше користується великим попитом. Адже саме вони є обов'язковим елементом в структурованої кабельної системи сучасної будівлі. Сама розетка серед фахівців іменується як RJ-45, її універсальність дозволяє підключати виту пару UTP без зайвих пристосувань. Тим більше що встановити такий агрегат можна і самостійно.

Короткий опис

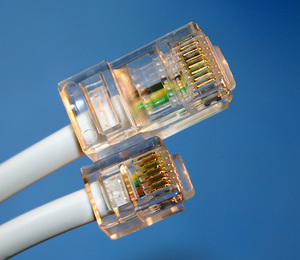

Зовні комп'ютерна розетка RJ-45 найбільше нагадує телефонне стандартний пристрій RJ-11. Основна відмінність між цими двома пристроями полягає тільки в тому, що кількість контактів роз'єму було зменшено з восьми до чотирьох. Отже, комп'ютерну розетку можна використовувати і для телефону, але не навпаки.

Залежно від моделі, підсумковий агрегат може відрізнятися від своїх аналогів невеликими характеристиками, але вся концепція конструкції залишається колишньою. Професіонали стверджують, що якість розетки визначається трьома основними пунктами:

1. Якість і складність конструкції.
2. Кількість вбудованих портів.
3. Категорія пристрою.

Саме точна кількість портів вважається основним показником такого пристосування. Найчастіше їх не більше чотирьох. Якщо користувач планує підключати набагато більше пристроїв, то йому буде потрібна додаткова патч-панель. Варто відзначити, придбання такого пристрою може говорити тільки про те, що майстер не передбачив всі нюанси на етапі розведення мережі.

Велика кількість встановлених пасивне може доставляти масу незручностей. Для якісного облаштування домашньої або офісної ЛВС можна задіяти двоюнітових модулі.

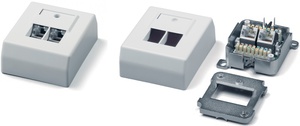

Від того, в якому варіанті виконана розетка, залежить спосіб установки цього комутаційного агрегату. Фахівці передбачили наявність двох перевірених способів:

1. Під внутрішню установку.
2. Зовнішній монтаж.

Вибір того чи іншого варіанту залежить від способу прокладки кабелю ЛОМ. Якщо зовнішній (наприклад: провід поміщений в спеціальні короби), тоді в роботі знадобляться виключно зовнішні розетки. Якщо ж майстер вважав за краще приховану проводку, то ефектніше і акуратно виглядатимуть внутрішні пристосування.

Окремо варто відзначити, що мережева розетка RJ-45 іноді встановлюється безпосередньо на сам короб. З технічної точки зору таке виконання може вважатися як зовнішнім, так і внутрішнім. До того ж експлуатаційні характеристики абсолютно не залежать від виконання ЛВС.

Саме від характеристик кабелю залежить той факт, до якої категорії він відноситься. Його затребуваність обумовлена ​​широкої пропускної смугою, так як цей показник впливає на швидкість передачі даних, а також на можливість застосування спеціальних високоякісних інтернет-технологій. У майстрів завжди на цей випадок є таблиця, де чітко показано взаємозв'язок категорії розетки з пропускною здатністю.

Розвиток сучасних інформаційних технологій вплинуло на те, що під час інсталяції ЛВС кабелі нижче, ніж UTP 5е практично ніде не використовуються. Щоб результат виконаних маніпуляцій повністю відповідав усім очікуванням, потрібно щоб категорія розетки була не меншою, ніж у під'єднується до неї дроти. В іншому випадку існує велика ймовірність, що швидкість передачі даних буде знижена в кілька разів.

особливості конструкції

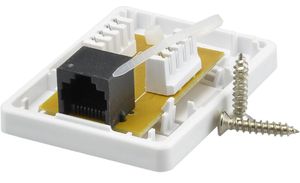

Професійне підключення розетки RJ-45 може відрізнятися зовнішнім або ж внутрішнім типом виконання. Кожен варіант має свої переваги й недоліки. До основних позитивних характеристик внутрішнього монтажу можна віднести компактність і приховану прокладку кабелів. Крім цього, сам виріб буде надійно захищене від будь-яких механічних впливів.

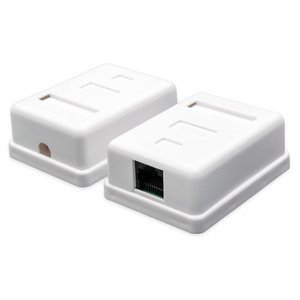

Недоліків у внутрішній установки практично немає, єдине – в разі потреби користувач не зможе перемістити розетку в інше місце, а також сам процес монтажу завжди супроводжується певними ремонтними роботами. У зв'язку з цим найбільшою популярністю сьогодні користуються накладні моделі R-45 cat 5e.

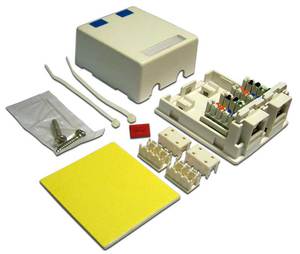

Модифікація кожного пристрою відрізняється підсумковим кількістю підключаються користувачів. Кожна модель розрахована на підключення одного, двох або більше проводів. Залежно від обраної схеми монтажу, майстер може використовувати як односторонні, так і прохідні розетки.

принцип терморегулятори

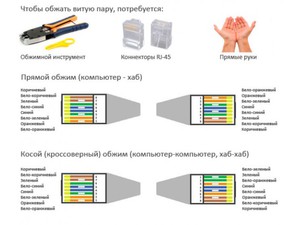

Якісне підключення кручений пари до розетки можливо тільки в тому випадку, якщо майстер правильно зробить терморегулятори жив. З цим завданням проблем не повинно бути, тому що напроти кожної контактної групи виробники передбачили наявність спеціальної кольорового маркування, яка повністю відповідає всім встановленим стандартам. В незалежності від того, який варіант вирішив використовувати майстер, головне завдання, щоб він був однотипним для ЛВС. В іншому випадку можуть виникнути ті чи інші проблеми.

Багато хто вважає, що на території Росії все «обжимають» провід по типу Т568 В, але це твердження вельми умовне. Найпростіше, коли користувач знає, який стандарт використовує його провайдер. Визначити це можна і самостійно, подивившись на терморегулятори того роз'єму, який встановлений на введеному в квартиру кабелі.

Інструкція по обтиску коннектора

Починати потрібно з вибору професійних інструментів, які стануть в нагоді для впровадження розеток під виту пару. Звісно, краще купити якісний екстрактор, Який дозволяє швидко запресовувати і відрізати залишок непотрібного дроти одним натисканням руки. Китайський аналог такого інструменту коштує близько 5 доларів. Розрекламовані моделі можуть обійтися в три, а то й п'ять разів дорожче.

В екстракторі передбачено наявність універсального механізму, який дозволяє швидко і якісно запресовувати провід між двох ножів контакту, обрізаючи всі надлишки. Додатково до цього агрегат оснащений плоскою викруткою і невеликим гачком, який призначений для акуратного вилучення дроти при неправильній його закладенні.

Під час роботи обов'язково стануть в нагоді універсальні кліщі для акуратного видалення ізоляційного шару. Їх вартість практично така ж, як і у екстрактора. Такий інструмент прекрасно справляється з кабелем типу UTP, FTP, STP. Крім цього, користувач може самостійно регулювати глибину надрізу. Фахівці не рекомендують використовувати звичайний кухонний ніж для зняття ізоляції, так як суттєво зростає ризик пошкодження однієї з жил.

Коли вибір інструментів закінчено, можна сміливо приступати до основного алгоритму закладення кручений пари в комутаційний пристрій. Приклад буде приведений з того розрахунку, що основний кабель вже прокладений, посадочне місце під розетку підготовлено. Схема дій така:

1. Використовуючи універсальні кліщі, потрібно акуратно видалити зовнішній шар ізоляції з кінця проводу. У цьому випадку цілком достатньо 5 сантиметрів. Якщо під час роботи була пошкоджена жила, то непридатний ділянку потрібно видалити і повторити дії, але вже з меншою глибиною надрізу.
2. Прийшов час розрівняти кожну виту пару. Варто відзначити, що їх зачищати зовсім не потрібно.
3. Поетапно потрібно розібрати розетку. Щоб зняти лицьову панель, необхідно викрутити фіксуючий гвинт або ж відстебнути спеціальні засувки.
4. Кабель потрібно обережно зафіксувати на модулі за допомогою стяжки або ж іншого, передбаченого конструкцією, пристосування.

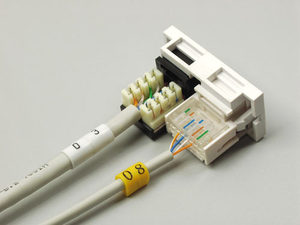

5. Вставити дроти в спеціальні фіксатори, при цьому потрібно стежити за правильністю розташування кольорового маркування обраного стандарту. Не слід намагатися засунути жили глибше, досить лише зафіксувати їх в одному положенні.
6. На фінальному етапі залишилося тільки задіяти екстрактор, який виконає потрібну запрессовку.

Варто відзначити, що можна зустріти майстрів, які рекомендують використовувати замість професійного інструменту звичайний канцелярський ніж. Такий спосіб допустимо тільки тоді, коли потрібен терміновий вихід в інтернет, а екстрактора в наявності немає. Але при першій нагоді таку розетку потрібно буде перетиснути, так як контакт проводу з фіксатором все одно буде розірваний.

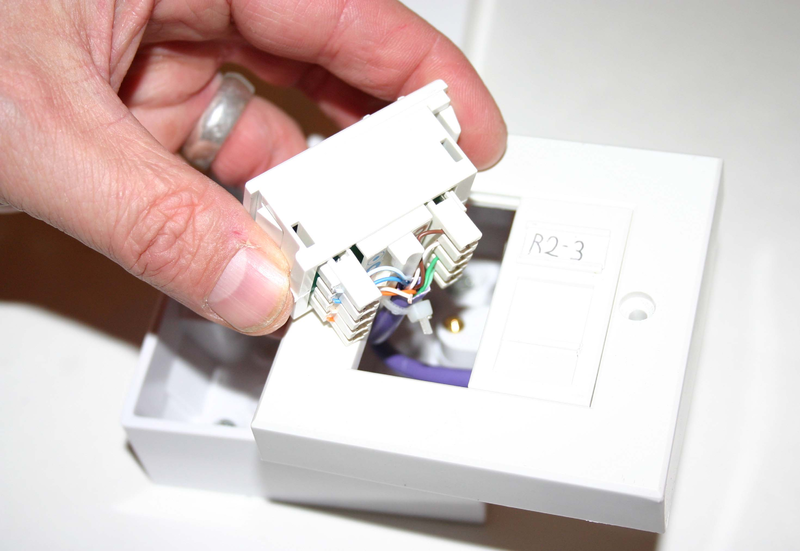

Коли кручена пара запрессована, модуль потрібно встановити на колишнє місце. Якщо розетка зовнішньої конфігурації, то її основа повинна бути прикручено до заздалегідь підготовленому майданчику. В результаті кабель повинен підводитися зверху, а роз'єм по контуру знизу. Якщо розетка внутрішня, то її основу монтується в спеціальний стакан, після чого фіксується.

Залишається тільки прикрутити лицьову панель і перевірити працездатність пристрою. Зробити це можна професійним тестером, але набагато простіше підключити комп'ютер. Якщо ж мережевого з'єднання немає, то насамперед слід перевірити правильність терморегулятори, так як в 99% всіх випадків проблема саме в цьому.

Монтаж прихованої розетки

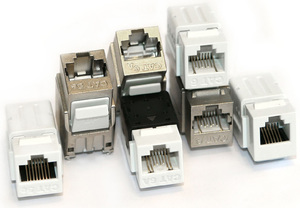

У початківців майстрів часто виникають складнощі з тим, як правильно розібрати таке комп'ютерне пристосування. Під час під'єднання всіх провідників необхідно поетапно дістатися до основної частини – невеликого корпусу (найчастіше пластиковий або керамічний), де розташовані мініатюрні контакти. Саме до цієї пластині приєднуються все провідники, а потім збирається корпус. Вся справа в тому, що у різних виробників ця процедура здійснюється по-різному.

Наприклад, відома торгова марка Легранд випускає такі розетки, в яких основні роз'єми заховані за лицьовою кришкою. Видаливши цю деталь, майстер наштовхується на білу пластикову крильчатку, на якій міститься невелика стрілка. Крильчатку необхідно акуратно повернути за стрілкою, після чого відкриється доступ до корпусу і контактної пластині. Саме на неї нанесена різнобарвна маркування провідників. Підсумкове підключення практично не відрізняється від стандартної розетки, єдине – спочатку в отвір на пластині потрібно протягнути виту пару, а вже потім розрівнювати жили.

Не менш популярною сьогодні вважається торгова марка Лезард, яка виготовляє комп'ютерні розетки за іншою схемою. Металева рамка і лицьова панель фіксуються невеликими болтами, які легко відкручуються. Головна внутрішня контактна пластина кріпиться спеціальними зажимами. Збираючи і розбираючи такі розетку, потрібно знати, що деякі контакти можна віджати тільки викруткою.

А ось щоб вилучити контактну групу з корпусу, необхідно акуратно натиснути на верхню засувку. Після цих маніпуляцій в руках у майстра виявиться невелика коробочка. Щоб підключити виту пару, слід зняти пластикову кришечку, яка притискає провідники. Так як пластик в цьому місці досить пружний, то і зусилля повинні бути значними. Залишається тільки розвести жили по нанесеної на виробі розмітці.

Основні рекомендації фахівців

Коли вирішено використовувати екранований кабель, то і розетку потрібно вибирати відповідну, де заздалегідь передбачено підключення такого виробу. В іншому випадку екран перетвориться на величезну антену, що негативно відобразиться на пропускної здатності і швидкості інтернету. Саме з цієї ж причини не варто купувати FTP кабель, якщо до нього не передбачено підключення потужного незаземленного оснащення.

Для повноцінного використання високоякісних технологій ЛВС з урахуванням кручений пари, потрібно облаштовувати цільні лінії. Скручування і спайки в цьому випадку просто неприпустимі, так як це загрожує серйозними втратами швидкості.У тих випадках, коли виникає необхідність наростити певний відрізок кабелю, потрібно використовувати тільки спеціальні з'єднувачі. Таке пристосування представлено у вигляді невеликої коробочки, в яку вмонтована потужна плата з двома роз'ємами RJ-45. У деяких моделях може бути передбачена наявність фіксаторів під виту пару, як у розеток.

Не варто купувати вироби з великою кількістю портів для побутових умов. Численні пасивне, які встановлені в одному місці, обов'язково почнуть заплутується, доставляючи користувачам певний дискомфорт. Найкраще зробити кілька розеток на різній відстані.
