Схема установки і підключення диммера для регулювання світла

Діммер – електронний механізм, що виконує роль регулятора електричної потужності. Кілька років тому єдиним пристроєм, яке могло змінювати яскравість світла, був реостат. Його застосування не давало можливість економити споживання електроенергії, так як потужність реостатов була однаковою з навантаженням. З появою і установкою діммера стало можливим регулювати яскравість світла зі зменшенням потужності мережі.

Пристрій і види

В основу конструкцій диммеров закладені різні елементні бази. Всі вони мають свої переваги і недоліки. Розрізняють такі види:

1. Конструкції, виконані на основі змінного опору або реостата. Такі пристрої вважаються найпростішими, але непрактичними. У такого обладнання низький коефіцієнт корисної дії, і вони сильно гріються, тому їм необхідна система охолодження.
2. Електронні диммери, або регулятори світла, що працюють на сімісторов, тиристорах і транзисторах. Це обладнання можна застосовувати з апаратурою, якій потрібна певна форма електроживлення. Крім того, такі пристрої можуть видавати перешкоди, що заважають роботі радіоприймачів або подібній техніці. Але все ж саме такий вид регуляторів найчастіше використовують останнім часом.
3. Пристрої, що використовують автотрансформатори, є найбільш придатними за параметрами харчування. Їх недоліками вважаються: складна конструкція, велику вагу, складність управління. висока ціна.

При виборі будь-якого типу конструкції слід враховувати параметри навантаження, до якої він буде підключатися.

Конструктивні особливості

Диммери розрізняють за способом установки, розділивши їх на групи: модульні, на шнурі, моноблочні, для установки в монтажну коробку. Модульні пристрої встановлюють в електричний щиток на DIN-рейку.

Для управління вони мають виносний кнопкою або клавішним перемикачем. Зазвичай здійснюють підключення диммера в схему з лампами розжарювання або галогенними світильниками через понижуючий трансформатор.

Провідні регулятори встановлюють для управління потужністю настільних ламп, бра, торшерів і т. Д. Єдина умова – світильники повинні бути з лампами розжарювання.

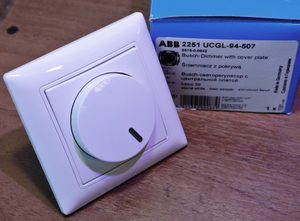

Найпопулярнішими є моноблочні конструкції, які виглядають як звичайні вимикачі, і встановлюють їх у ті ж монтажні коробки. Підключення пристрою фахівці проводять в розрив фазного проводу. За способом їх управління існують такі різновиди:

1. Поворотні – включення, вимикання і регулювання здійснюється за допомогою поворотного диска. Відразу після включення пристрій встановлюється на мінімальну потужність.
2. Поворотно-натискні – зовні виглядає як попередній прилад, але включення і виключення проводять за допомогою натискання на диск, а регулювання – його поворотом.
3. Клавішні – нагадують традиційні клавішні вимикачі. Пристрої бувають Одноклавішний, де управління здійснюється короткочасним утриманням кнопки. У двухклавішний приладах однією кнопкою здійснюють включення і виключення, а другий – управління яскравістю.
4. Сенсорні – вважаються найнадійнішими диммерами, так як не мають механічних деталей.

Останнім часом в основному використовують моноблочні види регуляторів, але для управління світлом в квартирі або приватному будинку добре підходять модульні конструкції.

Популярні моделі

В даний час випускається безліч моделей диммеров. Випуск їх налагоджений як російськими, так і зарубіжними виробниками. Варто відзначити наступні пристрої:

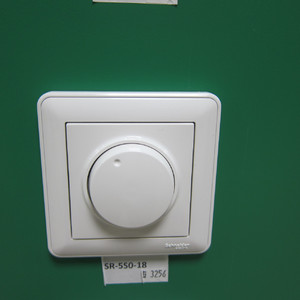

1. Wessen SR-5SO-18 – поворотний пристрій, що встановлюється в монтажну коробку. Регулює потужність в схемах з галогенними і лампами розжарювання в мережах на 220 В.
2. ЕКОРА 015-009 – цей прилад призначений для управління потужністю світлодіодної стрічки.Регулювання здійснюється за допомогою 12-кнопкового пульта або поворотом диска. Вихідна напруга 12 В.
3. Panasonic WMTC 0525-2WH-RES Arkedia – поворотний регулятор, який використовують для управління світлом світлодіодних і ламп розжарювання.
4. SCO-811 – диммер, призначений для установки в електричний щиток на DIN-рейку. Регулювання здійснюють кнопковим механізмом.

Варто відзначити ще такі марки приладів: TDM SQ 1805-0009, Lezard 702-0303-115, VIKO KARMEN 562020 і ін.

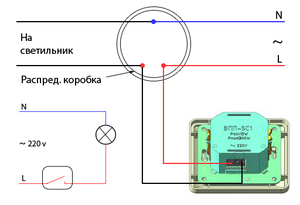

Установка і підключення диммера

На прикладі моноблочного пристрою варто розглянути, як встановити та правильно підключити диммер. Справа в тому, що найчастіше використовують саме такий тип приладу, і його легко підключити самостійно. Єдиним важливим моментом є правильне визначення фазного і нульового проводів.

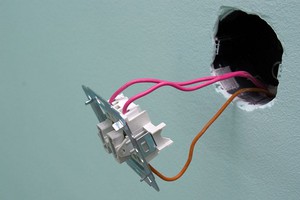

Інакше електронна схема приладу вийде з ладу. В іншому він встановлюється таким же чином, як типовий вимикач. Спочатку відключають харчування, яке подається на кімнату або всю квартиру. Потім акуратно знімають старий вимикач і від'єднують від нього дроти.

Включають автомат і за допомогою електричного індикатора визначають, де знаходиться фазний провід. Автомат знову відключають, а якщо дроти одного кольору, то фазний позначають невеликим шматком ізоляційної стрічки.

На зворотному боці корпусу діммера є дві клеми, позначені: in, out. Перша означає вхід, а друга – вихід. До першої клеми під'єднують фазний провід, а до другої – нульовий. Необхідно відразу акуратно перевірити працездатність приладу.

Подають харчування, включивши автомат, і повертають диск за годинниковою стрілкою, поки світильники не запрацюють на повну потужність. Далі пристрій встановлюють в монтажну коробку і міцно фіксують.

У спальній кімнаті диммер можна встановити біля ліжка, а при вході – стандартний вимикач. У такій схемі прилад буде грати роль прохідного режиму зменшення яскравості. Такий спосіб дуже зручний при великих площах приміщень.
