Підключення трифазного лічильника електроенергії

Трифазний лічильник – прилад для вимірювання витрати електроенергії в мережі змінного струму напругою 380 В. Однофазні лічильники застосовуються в мережах 220 В в офісних та житлових приміщеннях. Прилади, що працюють в трифазній мережі, встановлюються на великих промислових підприємствах. Із застосуванням потужного електрообладнання все частіше вони використовуються в електричних магістралях приватних і заміських будинків.

види приладів

Трифазні електролічильники поділяються за типами підключення і вимірюваних величин, різновиди конструкцій. За способом приєднання до електричної мережі вони діляться на 2 види. До них відносяться:

1. пряме підключення – прилади встановлюються безпосередньо в мережі 220 або 380 В. Вони мають здатність пропускати потужність до 60 кВт і максимальний струм – до 100 А. Підключення здійснюється проводами перетином від 1,5 до 2,5 мм ².
2. непряме під'єднання – лічильники підключаються через трансформатори і використовуються в мережах високої напруги. Найчастіше вони використовуються на великих виробничих територіях.

Конструктивно прилади бувають індукційними та електронними. В індукційних апаратах відлік відбувається завдяки обертанню токопроводящего диска під дією магнітного поля від котушок.

Такі агрегати називаються ще електромеханічними. Кількість оборотів диска прямо пропорційно кількості витраченої електричної енергії. У цих лічильників є ряд недоліків:

• відсутність дистанційного зняття показань;
• велика похибка;
• однотарифні;
• можливість використання необлікованої електроенергії.

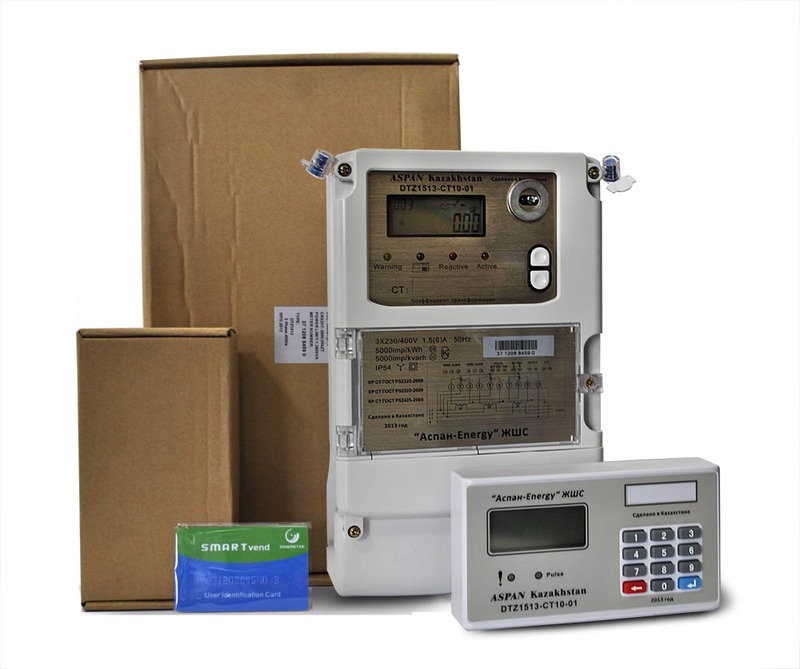

Все частіше їм на заміну приходять електронні прилади, в яких напруга діє на твердотільні елементи, що перетворюють аналогові сигнали в імпульси.

До переваг електронних лічильників відносяться: багатотарифність, дистанційне зняття показань, тривалий термін служби, висока точність вимірювань.

Конструктивні особливості та принцип дії

Трифазний прилад відрізняється від однофазного здатністю працювати в мережах, де номінальна потужність складає від 15 кВт і вище. Вони вважаються багатофункціональними агрегатами, так як можуть застосовуватися як в побутових мережах, так і для контролю роботи трифазних електродвигунів. У конструкцію приладу входять:

• розбірний корпус;
• дві обмотки: струмовий, напруги;
• алюмінієвий диск;
• магніт для зупинки диска;
• черв'ячна передача;
• рахунковий механізм.

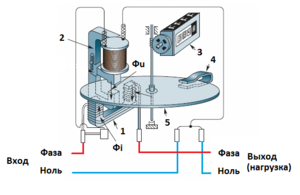

Між двома електромагнітами розташовується алюмінієвий диск. Токовий муздрамтеатр приєднується послідовно, а електромагніт напруги – паралельно. При включенні лічильника по обмоткам проходить струм, який викликає змінні магнітні потоки.

Вони пронизують диск і утворюють індукційні вихрові струми, які взаємодіють з потоками і змушують диск обертатися. Через червячную передачу відбувається періодичне обертання лічильного механізму.

Основними елементами електронного приладу вважаються: трансформатори струму і напруги, перетворювач, контролер, клеми. Перетворювач отримує аналогові сигнали з датчиків струму і перетворює їх в цифрові імпульси.

Імпульси надходять в контролер і на дисплеї відображаються цифри, що показують поточне значення електроенергії.

Трифазні лічильники підключаються як до трьохдротяним схемами, так і чотирьох провідних. Прилади здатні зберігати всю інформацію з прив'язкою до часу.

Популярні моделі

Найбільш популярними вважаються багатотарифні трифазні лічильники. Існує безліч електронних моделей, що випускаються російськими виробниками. До них відносяться:

1. Меркурій 236 ART-02 RS 100 A – прилад призначений для обліку активної і реактивної електроенергії при прямому підключенні.Володіє пристроєм для тривалого зберігання інформації і її передачі в центр збору. Облік показань здійснюється по 4 тарифам.
2. Нева 303 1S0 5-100 A – комбіноване пристрій, який може застосовуватися як в однофазних, так і трифазних мережах. Дисплей додатково обладнаний світлодіодним індикатором.
3. Енергоміра ЦЕ 6803 В / 1 – тарифний лічильник, який встановлюється на DIN-рейку. Максимальна сила струму для прямого підключення становить 100 А. Продукція випускається Ставропольським акціонерним товариством.
4. Агат 3-1.50.5 – електронний багатотарифний прилад з цифровою індикацією від московських виробників. У конструкцію вбудований інтерфейс зв'язку IRDA. Лічильник оснащений захистом від поширених прийомів розкрадання електроенергії. Термін служби – 32 роки.

Можна ще відзначити механічні та електронні моделі лічильників від російських компаній Матриця, Омрон, Каскад і ін.

Схема підключення

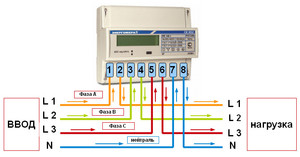

Щоб підключити трифазний лічильник, необхідна наявність вступного вимикача з трьома або чотирма контактами. Не рекомендується використовувати три однополюсні автомата, так як в них захисне відключення відбувається не одночасно. клеми приладу підключаються зліва направо:

• 1 і 2 – вхід і вихід першої фази;
• 3 і 4 – друга фаза;
• 5 і 6 – підключення третьої фази;
• 7 і 8 – точки приєднання нульового проводу.

Заземлення зазвичай виводиться через окрему колодку. Перед початком монтажу нового лічильника слід відключити вступний автомат. Якщо кріплення старого лічильника не підходить, то попередньо за допомогою дрилі просверливаются нові монтажні отвори. Потім за допомогою самонарезающих шурупів лічильник встановлюється на спеціальний майданчик.

Деякі моделі монтуються безпосередньо на DIN-рейку електричного щита. Після перевірки надійності кріплення приладу здійснюється послідовне з'єднання проводів зліва направо. Після приєднання проводів включається автомат, і лічильник перевіряється на навантаження.

Для реєстрації та опломбування приладу запрошується відповідний фахівець.
