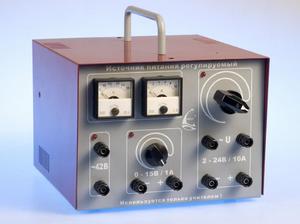

Функціонал блоку живлення постійного струму
Інший термін використовується для визначення блоку живлення – джерело живлення постійного струму. Що з себе представляє даний механізм? Це своєрідне пристрій, який дозволяє отримати прийнятне стабільне постійна напруга. Ну або ж просто постійний струм. Коли, припустимо, блок живлення 24в постійного струму виконує роботу і знаходиться в режимі функції стабілізування напруги, він спочатку здатний підтримувати необхідний заданий показник сили струму навіть у разі і якогось зміни напруги.
Особливості та класифікація за потужністю
Самим найбільш поширеним принципом класифікації блоків живлення є класифікація за потужністю. Тобто ту кількість приладів, що функціонують від електрики, яке блок здатний підтримувати.
Якщо пристрій перевищує допустиму межу споживаного струму, то блок знижує споживання в мережі, таким чином, запобігаючи виходу приладів з ладу і поломку апаратури. Якщо вам необхідно забезпечити струмом електричне обладнання, Системи контролю, системи спостереження (відеоспостереження), а також всіляких інших пристроїв, яким потрібно електрику і постійна напруга, то подібні блоки підійдуть якнайкраще тому, що часто спроектовані для стаціонарного застосування.
Головними виділяються моментами і важливими нас якостями в подібних блоках є:
- довгий термін служби, якщо не трапляється екстремальних ситуацій і впливів
- високий коефіцієнт корисної дії
- природна конвекція повітря
- підстроювання вихідної напруги має потенціометром
- кріплення можливо як на DIN-рейку, так і на стіну
- велика надійність пристрою
- захист, яка спрацьовує в разі перевантаження, перенапруги
- якість виконання – високе
Типи блоків живлення
Взагалі, джерела живлення можна розділити на кілька типів:
- джерело живлення;
- трансформаторний або, як ще такий називають, мережевий джерело живлення;
- імпульсний джерело живлення.

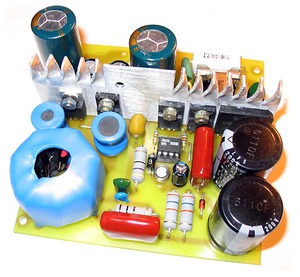

вторинний блок
Коротенько їх відмінності можна описати так. Вторинний джерело живлення – своєрідне пристрій, що призначалися для забезпечення харчування електроприладу енергією, При обліку напруги і струму, шляхом перетворення електричної енергії інших джерел. Згідно з правилами ГОСТу при визначенні в документах і паперах слово «вторинний» розсудливо опускається.
Джерело електроживлення здатний бути інтегрованим в якусь загальну схему. Це або в простих пристроях трапляється, або у випадках, коли падіння напруги на якихось підвідних проводах, навіть і незначне, неприпустимо – материнська плата будь-якого комп'ютера, наприклад.
Вбудовані перетворювачі напруги, які вона має, для живлення процесора відповідають за це. Джерело може також бути виконаний і розташований взагалі в окремому приміщенні. Поширений приклад для даного випадку – розташування в окремому приміщенні цеху харчування. Джерело може бути виконаним у вигляді якогось варіанту модуля стійки електроживлення, найбільш звичайного блоку, поширеного в асоціаціях і уявленнях багатьох.
Часто і в найбільш поширених аспектах вторинні блоки перетворюють енергію з мережі змінного струму звичайною промислової частоти. Якщо ми розглянемо різні країни, в Російській Федерації вона становить 220 в і 50 Гц, а в Америці – 120 в і 60 Гц.

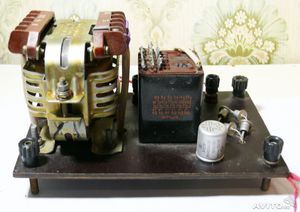

трансформаторний блок
Трансформаторний блок живлення є класичним. Ще його називають мережевим. Зазвичай він складається з автотрансформатора або, як варіант, понижувального трансформатора. Первинна обмотка при цьому розрахована на мережеве напруга, після чого йде випрямляч.
Цей пристрій перетворює змінну напругу в пульсуюче односпрямоване, Кажучи стандартною мовою – постійне. Випрямляч же в даній кострукції складається з одного діода в більшості випадків. Або чотирьох діодів, які утворюють з себе діодний міст. Буває, що і використовуються більш рідкісні, інші схеми, наприклад, якщо ми взаємодіємо з випрямлячем з подвоєнням напруги.
Коли випрямляч вже на потрібному місці, далі йде фільтр, що згладжує коливання, іменовані простіше пульсаціями. Як стандартний варіант цей пристрій вдає із себе просто кілька великий по використовуваної ємності звичайний конденсатор. У схемі, крім вищезгаданого, можуть стояти захисту від КЗ, фільтри високочастотних перешкод, а також сплесків (варистори), стабілізатори струму і напруги.
Трансформаторні джерела мають свої переваги. І щодо їх можна сказати наступне. У них добре доступна елементна база. Вони прості в своїй унікальній конструкції. Їх надійність – один з їх вищих і важливих пріоритетів. Трансформаторні джерела живлення, Проте, мають і свої мінуси і про них можна розповісти наступне. Вони слабостойкі до кидків напруги і пропажі нейтрали, яка в підсумковому випадку веде до утворення фазної напруги. У них великі габарити і вага, вони металоємність. Для забезпечення стабільності їм потрібен стабілізатор, що вносить свої додаткові втрати.

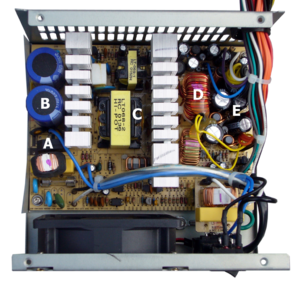

імпульсний блок
Імпульсні блоки живлення – по суті є инвенторной системою. Змінна вхідна напруга спочатку випрямляється в імпульсних блоках.
Напруга, що отримано спочатку, перетворюється в прямокутні імпульси, частота у них підвищена, А шпаруватість ж певна, що подаються на трансформатор або ж на вихідний фільтр нижніх частот.
У разі коли імпульсні блоки живлення мають гальванічною розв'язкою прямо від мережі живлення, то прямокутні імпульси подаються на трансформатор, а якщо імпульсні блоки живлення не мають гальванічною розв'язкою, то на фільтр.
В імпульсних блоках живленнях цілком можуть застосовуватися малогабаритні трансформатори. Ефективність роботи, як можна визначити, з ростом частоти підвищується і, відповідно, зменшується вимога до габаритів сердечника, Його перетину, яке потрібно для передачі достатньої необхідної еквівалентної потужності. Це все пояснює. У найбільшій кількості випадків такий сердечник виконується з феромагнітних матеріалів і тим досить-таки відрізняється від сердечників низькочастотних трансформаторів. Вони виконуються з електротехнічної сталі.
Стабілізація напруги в них підтримується за допомогою зворотного негативного зв'язку. Негативна зв'язок дозволяє підтримувати шукане вихідна напруга, при цьому і незалежно від коливань вхідного, а також величини навантаження, На відносно досить постійному рівні. Якщо імпульсний джерело з гальванічною розв'язкою, то найбільш популярним способом є використання однієї з вихідних обмоток або може використовуватися оптрон. Так організується зворотний зв'язок.
Залежно від величини сигналу, яка залежить від вихідної напруги, шпаруватість імпульсів змінюється на виході ШІМ-контролера. При цьому резистивний дільник напруги використовується, як правило, якщо розв'язка не потрібно. Даний блок живлення підтримує потрібне стабільне напруга саме таким чином.
Імпульсні джерела не створюють радіоперешкоди за рахунок гармонійних складових, на відміну від трансформаторних.
