Різновиди електричних струмових кліщів постійного струму

При роботі з електрикою не обійтися без спеціальних приладів та інструментів. До таких пристроїв відносяться струмові кліщі постійного струму. Вони дозволяють виміряти показник напруги без попереднього розриву ланцюга. Під час роботи з інструментом застосовуються різні методики. Перед вибором відповідної моделі бажано ознайомитися з її технічними характеристиками, сильними і слабкими сторонами.

застосування кліщів

Тільки електричні кліщі дають можливість виміряти силу постійного або змінного струму, який протікає по провідникам, без розриву самої ланцюга. Жоден інший інструмент не впорається з цим завданням. Такі вимірювання необхідні для контролю кількості споживаної приладами і установками електричної енергії без зупинки їх роботи. Під час процедури можна виконувати монтаж або ремонт побутового обладнання.

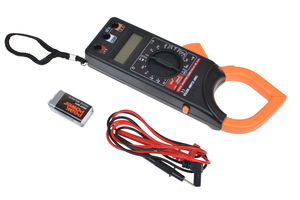

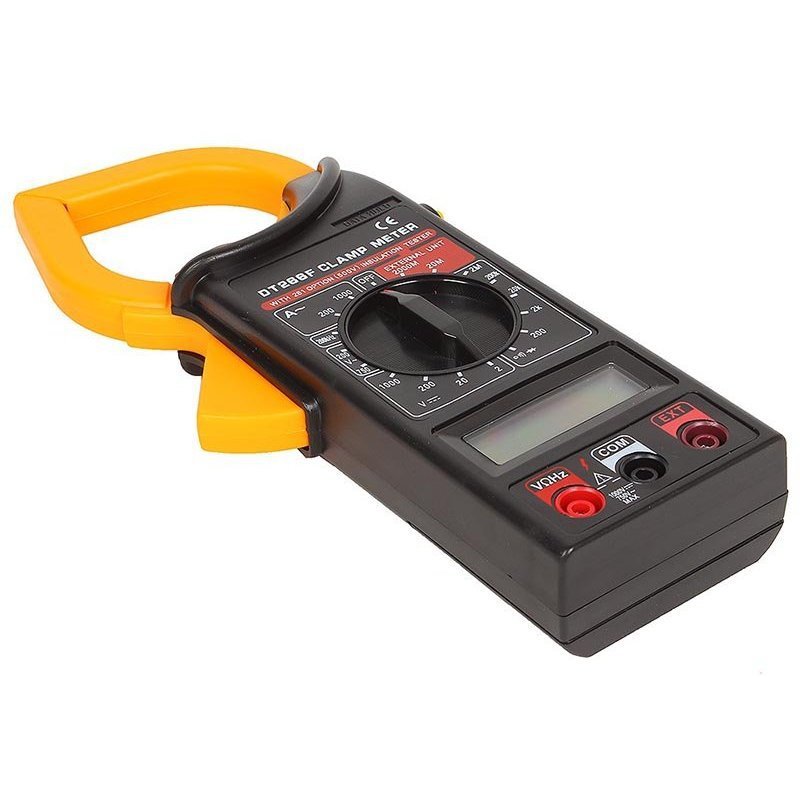

Завдяки такій особливості електровимірювальні кліщі вважаються другим інструментом по затребуваності у електриків після мультиметра. У конструкцію агрегату входять такі елементи:

• муздрамтеатр, що має форму кліщів;
• кнопка його розкриття;
• перемикач способів вимірювання;
• дисплей;
• три гнізда для різних щупів;
• кнопка, яка фіксує отримані результати.

способи вимірювання

У конструкції приладу є два види чутливих елементів, які виготовляють на базі спеціального трансформатора. За типом аналізатора поділяють кліщі, які можуть вимірювати одночасно і змінний, і постійний струм, а також тільки другий показник.

Більш поширений інструмент, необхідний при роботі зі змінним струмом. Це обумовлено його конструкцією і низькою вартістю. Прилад працює за принципом використання ефекту трансформаторного посилення. Саме вимір проходить в кілька етапів:

• провідник заводять в розсувний муздрамтеатр;
• елемент буде грати роль первинної обмотки трансформатора;
• напруга на виході елемента буде вимірюватися в залежності від величини змінного електрики, що проходить через провідник.

Ще один тип інструменту – кліщі для вимірювання постійного струму – з'явився після виявлення ефекту Холла. Напруга магнітного поля всередині провідника змінюється, що сприяє формуванню потенціалу в вимірюваної точці. При цьому показник дорівнює величині прикладеного до напівпровідника потоку. На основі ефекту розробили датчик, що виявляє чутливість до постійного і змінного магнітного поля. Такі прилади мають швидкою дією, тому ними легко виявити короткі кидки електрики.

Робота з інструментом

Вимірювати струм за допомогою кліщів можна декількома способами. Основні параметри, які враховуються при цьому:

• електрику, що протікає по одному провіднику;
• ток декількох провідних матеріалів;
• посилення сигналів.

Найбільш поширений спосіб – вимір струму, який проходить по одному матеріалу. В кліщі заводять провідник, розташовуючи його площину перпендикулярно інструменту. На ньому необхідно виставити відповідний діапазон показників, після чого отримана величина виведеться на дисплей.

Можна в муздрамтеатр завести відразу кілька провідників. В цьому випадку Струмовимірювальні прилад покаже разностную величину протікає електрики. Наприклад, якщо для побутової мережі 220 В виміряти одночасні показники нуля і фази, то інструмент покаже витік струму в навантаженні.

Коли необхідно дізнатися показник малих величин, рекомендується подати на датчик посилений сигнал за допомогою намотування провідника на муздрамтеатр. Але реальне значення протікає електрики доведеться розраховувати самостійно. Для цього ділять показане інструментом число на кількість витків провідника.

різновиди пристрої

Залежно від функціональності і параметрів розділяють кілька видів струмовимірювальних кліщів. Основні інструменти:

• зі стрілочної індикацією;
• з цифровим дисплеєм;
• для підключення до інших вимірювальних приладів;
• високовольтне пристрій.

Перші прилади, в яких почало використовуватися трансформаторне вимір струму, – це кліщі з стрілочної індикацією. Під час роботи можна змінювати кількість обмоток на вторинному ланцюзі. У пристрої мінімальна вартість, вимірювання проводяться з високою точністю. Недолік – вузький діапазон частот. Кліщі цього типу чутливі до механічних пошкоджень. Найменші удари можуть знизити точність роботи.

У сучасних приладів вбудована мікроконтролерна система, що обробляє сигнали. Завдяки їй свідчення легше вважати, додатково використовується калібрування діапазону вимірювань. У пам'яті приладу можуть залишатися записи величин струму. Кліщі просто використовувати, але у них є істотний недолік – точність вимірювання падає в разі, коли форма електричних імпульсів відрізняється від синусоїди.

Для розширення функціональності осцилографів і мультиметров використовують прилади, що підключаються до них. Особливість таких інструментів – це відсутність будь-якої індикації вимірюваних величин. Кліщі дозволяють працювати зі струмом практично будь-якої частоти, але для нормального вимірювання потрібно підібрати додатковий прилад, у якого є дисплей або стрілочний індикатор.

Необхідно використовувати спеціальні інструменти для роботи з високовольтними мережами. У подібних струмовимірювальних приладів підвищена електрична ізоляція, яка гарантує безпеку фахівця під час проведення робіт. Кліщі дозволяють контролювати струм на підстанціях і в розподільних вузлах. Але можливо вимірювати лише змінне електрику вузького частотного діапазону.

Додаткові функції

Багато приладів універсальні, так як в їх пристрої вже є АЦП (аналогово-цифровий перетворювач), необхідний для вимірювання аналогового сигналу. Але деякі виробники додають додаткові функції – можливість вимірювання температури, опору і напруги. Окремі моделі поєднують в собі можливості електричних кліщів і мультиметра або осцилографа. Їх вартість не набагато перевищує ціну аналогів, але придбати окремо мультиметр буде дешевше.

Кліщі-адаптер вимірюють силу постійного і змінного струму, Але ніяких додаткових функцій не мають. Перед вибором будь-якого інструменту визначаються з можливостями, які він повинен мати, точністю вимірювання, частотним діапазоном і параметрами.

Ці дані зіставляють з ціною, що дозволить вибрати оптимальний варіант, а потім ефективно користуватися струмовими кліщами.
