Розетки для плити: як розташувати на кухні за схемою

Для зручності експлуатації мобільного та стаціонарного техніки потрібно зробити правильне розташування розетки на кухні для плити та іншого обладнання. Для розміщення точок для підключення обладнання існують норми як з техніки безпеки, так і для естетики. До виробів повинен бути вільний доступ, щоб у разі замикання, наприклад, мікрохвильової печі, її можна було безперешкодно відключити.

Правила проектування

Спочатку перед монтажем електричних проводів малюють ескіз кухонного гарнітура. На ньому зображують розташування електроприладів, а також створюють схему розеток зі зручним розміщенням на стінках кімнати. Часто власники замовляють гарнітур у фахівців. У такій ситуації краще узгодити план роботи з ними. Вони порадять оптимальні місця, в яких краще встановити точки для підключення техніки.

Якщо ж робота проводиться своїми руками, а кухонне приладдя придбані не на замовлення, а в магазині, то слід попросити допомоги у знайомого електрика, який підкаже, скільки потрібно розеток на кухні і в яких саме ділянках їх монтують. По-перше, він знає все норми електробезпеки, а по-друге, скаже, які вироби краще купити і як розподілити дроти по приміщенню з подальшим підключенням всієї системи до лічильника.

Якщо таких можливостей немає, то доведеться вивчати основну інформацію і власними силами організувати роботу. Тут є один великий плюс: отриманий досвід з подібною справою може стати в нагоді в майбутньому.

Вимоги по установці виробів

На початковому етапі виготовлення дизайнерського проекту потрібно вивчити всі правила, яких потрібно строго дотримуватися. Ось що радять професіонали:

1. Насамперед слід подбати про легкодоступною експлуатації розеток. Кількість точок підключення повинно мати запас на 25% від усього числа. Якщо на кухні є 8 одиниць виробів, то краще оснастити приміщення десятьма точками.
2. Схема розподілу точок повинна відповідати всім державним нормам і стандартам. Наприклад, для індивідуального потужного устаткування ставлять окремі розетки, не перевантажуючи їх трійниками.
3. Категорично заборонено монтувати вироби в області готування страв, над раковиною, за тумбочками, шафами і в аналогічних місцях, де є легкозаймисті матеріали або вода.
4. Підключаються електроприлади необхідно поєднувати за потужністю з лініями підключення. Матеріал, з якого вони виготовлені, повинен відповідати всім вимогам пожежної та електричної безпеки.
5. Відстань між точками запітиванія і стаціонарним кухонним обладнанням становить не більше 100 см. Для переносних приладів ця відстань повинна составлять150 см.
6. У найбільш небезпечних місцях слід монтувати розетки із захисними кришками, які вбережуть їх від попадання вологи і крапель жиру.

Головна умова при установці точок – це наявність двох легкодоступних розеток.

різновиди моделей

Виробники випускають 4 види виробів, що володіють індивідуальними перевагами. Перелік моделей, якими можна оснастити кухню:

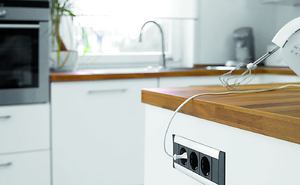

1. вбудовані. Подібні точки монтують в стіни. Вони забезпечують підвищену електробезпека, мають привабливий зовнішній вигляд і надійним кріпленням. Існують також пристрої, які встановлюють в стільницю, а експлуатують їх шляхом відкривання меблів і підняття захисної панелі.

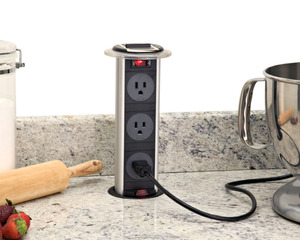

2. висувні. Ця категорія виробів найбільш затребувана, оскільки коробки вбудовують в стільницю таким чином, щоб при натисканні на спеціальну кнопку в кухонних меблів відбувалося вертикальне відкривання розеточной конструкції.
3. накладні. Їх встановлюють за кілька хвилин, а сам процес роботи настільки легкий, що з ним впорається навіть новачок. Зазвичай застосовують такі моделі для електропроводки відкритого типу.
4. переносні. Це звичайний подовжувач або перенесення. Виріб може бути оснащено як однієї, так і декількома розетками. Довгий провід забезпечує підключення приладів в будь-якому місці приміщення.

Слід враховувати, що висувні і вбудовані моделі за вартістю дорожче накладних і переносних.

Необхідний розрахунок і місця підключення

Розрахувати число розеток простіше простого. Досить порахувати кількість електричних приладів та іншої побутової техніки, яка розміститься в кухні. Обов'язкові точки підключення, що враховуються при підрахунку:

1. Основне обладнання – холодильник, пральна машинка, духовка, посудомийка і варильну поверхню.
2. Потрібно розподілити коробки для підключення гаджетів, ноутбуків, зарядних пристроїв і мобільних телефонів.
3. Розраховують кількість розеток, призначених для потужних приладів, в яких вилка знаходиться постійно (наприклад, телевізор, електрочайник, мікрохвильова піч, кавоварка і мультиварка).
4. Передбачають точки для забезпечення витяжки електроенергією.
5. Якщо в кімнаті є підсвічування, тоді монтують розетки і для неї.

Зональний розміщення коробок є не менш важливим. За всіма правилами і стандартам висота розеток на кухні повинна бути такою:

1. Внизу зазвичай встановлюють точки під стільницею на висоті 15 см від підлоги. Їх використовують для експлуатації електричних плит, пральних машин, духовок, посудомийок і інших енергоємних приладів.
2. Посередині стіни монтують вироби на рівні 100 см від підлоги, щоб висота розеток від стільниці на кухні становила 20 см. Сюди під'єднують обладнання малої потужності, наприклад, піч СВЧ.
3. На верхній лінії можна кріпити точки, відступивши від стелі на 15 см і від навісних меблів (полиць і шафи) на 10 см. Застосовують їх для світильників і витяжок. Якщо власник бажає встановити підсвічування, тоді світлодіодну стрічку краще монтувати за кухонним фартухом, за фасадом якого можна заховати блок живлення й проведення.

Таке розташування розеток буде відповідати всім вимогам техніки безпеки.

Розподіл точок електроживлення

Під стільницю кріплять розетки для вбудованої кухонної техніки – пральної машини, духовки або посудомийки. Якщо під шафами або полицями є виріз в стіні, то бажано заховати точки за ними. На кухні розташувати розетки необхідно наступним чином:

1. Щоб уникнути зайвої роботи з вирізання необхідної частини стіни, слід вмонтувати коробки на висоту 10 см від підлоги під ніжками кухонного гарнітура. Нерідко власники квартири встановлюють мікрохвильову піч або духовку на пенали або високі тумби. В цьому випадку краще облаштувати стіну розетками поблизу техніки, але тільки нижче обладнання або трохи вище стільниці.
2. Якщо використовують подовжувачі, то нависають дроти не повинні потрапляти в ті місця, де існує загроза їх розриву (в двері, обладнані доводчиками, висувні ящики в шафах і т. Д.). Бажано прикріпити перенесення внизу на відстані 10 см від підлоги.
3. Для холодильників краще встановлювати розетки на висоті 100 см. Якщо помістити точку за приладом, тоді його експлуатація стане скрутній, тому її потрібно розміщувати збоку від нього. Можна вирішити проблему, висунувши холодильник вперед, але естетичний вигляд кухні буде порушений, оскільки агрегат буде виходити за лінію, на якій розташована інша побутова техніка і меблі.
4. Деякі господарі кріплять коробки в кутку за холодильником, але це зробить скрутним відключення електричного обладнання в разі грози. До того ж прилад не рахується настільки потужним, щоб виділяти для нього просту розетку, а застосування трійника ще більше ускладнить експлуатацію.

Щоб не монтувати точки електроживлення для витяжки і не намагатися сховати за нею кабель, краще підключити обладнання безпосередньо до електричної мережі і по можливості встановити невеликий вмикач. Як можна переконатися, розташування точок для живлення устаткування вимагає ретельного аналізу і точної схеми.

Не варто займатися цією справою новачкам і на «око» кріпити коробки в процесі роботи.

Виправлення помилок

Нерідко у новачків, які займаються самостійною установкою розеток, трапляються неточності в розрахунках. Через це виникають складності з їх перенесенням на кухні в інші місця. З точки зору електробезпеки не рекомендується займатися нарощуванням проводів, перестанавлівая первісну розетку в інше місце. Потрібно монтувати інший дріт по стелі від електричного щита і ховати його в обробку.

Не можна допускати, щоб напрямок кабелю було викривленим, воно повинно розташовуватися строго по одній лінії. Якщо власник забажає оснастити стеля додатковими облицювальними матеріалами, то через цю помилку можна потрапити шурупом в кривій електропровід, внаслідок чого згорить інструмент, і станеться замикання системи. Схему кабелів, накреслену на папері, не можна викидати, вона допоможе уникнути аналогічних неприємних ситуацій в майбутньому.

Багато людей, що займаються розведенням електрики, не завжди дотримуються правил і монтують провід від старої точки, при цьому вибираючи найкоротший шлях. Для роботи буде потрібно штробороез, перфоратор і насадка «коронка», за рахунок якої роблять поглиблення за розміром коробки. Замість апарату для створення штроби використовують перфоратор з насадкою «лопатка», а режим встановлюють на відбійник.

Від початкового вироби електроживлення олівцем проводять лінію до передбачуваного місця установки розетки. Потім з інтервалом в 1-2 см в стіні глибиною 1 см свердлять дірки. На інструменті змінюють насадку і видовбують розкришити шматки оздоблення. Цей спосіб допоможе уникнути появи тріщин на покритті поблизу робочої зони.

Для підрозетника олівцем або крейдою креслять коло. Тепер замість лопатки ставлять насадку «коронка». Поглиблення роблять на товщину коробки вироби. Якщо не виходить просвердлити, то по контуру наміченої кола виготовляють свердлом діри і по колу збивають лопаткою цемент. Стару точку витягають, короб залишають на місці, дроти звільняють. Потім необхідно прикрутити клемний перехідник.

Нову проводку прокладають в штробу і просовують її через отвір в підрозетники, яке знаходиться збоку. Два кабелі з'єднують клемою, а гвинти міцно затягують. У виготовленому новому поглибленні монтують коробку, через неї протягують кабель, щоб він трохи стирчав з пристрою.

Після цього штробу обробляють водою, щоб усунути пил. Розмішують цементний розчин. Шпателем наносять суміш на канавку і розрівнюють. Коли покриття трохи підсохне, його затирають шматком пінопласту. Залишається до короба приєднати точку електроживлення і прикріпити до неї провід.
