Ремонт зварювального інвертора своїми руками

Відремонтувати інструменти досить складно, але деякі поломки можна усунути самостійно. Майстри можуть своїми руками провести ремонт інвертора. Для цього досить розбиратися в конструкції і принципи роботи приладу і вміти визначати причину неполадки. Це дозволить заощадити гроші на професійному сервісному обслуговуванні.

конструкція пристрою

Головне призначення інвертора – формування постійного зварювального електрики, його отримують за допомогою випрямлення змінного високочастотного струму. Прилад може збільшувати його силу до такого показника, який необхідний для роботи. Цю процедуру виконує компактний трансформатор.

У приладі виділяють такі основні складові:

• випрямний блок;
• інверторний елемент;
• понижуючий трансформатор;
• випрямляч.

В основі первинного блоку лежить діодний міст. Цей елемент випрямляє змінне електрику, яке надходить від стандартної мережі. Транзисторна збірка знаходиться в інверторному елементі. Саме тут постійний струм перетвориться в змінний з частотою 75-100 кГц.

Високочастотний трансформатор знижує вхідна напруга, за рахунок чого збільшується сила вихідного електрики. Сила струму може досягати позначки 250 А. Випрямляч зібраний з силових діодів, саме тут високочастотний струм випрямляється для зварювального роботи.

Технічне обслуговування

Зважаючи на складну конструкції інверторних зварювальних апаратів їх ремонт має ряд особливостей. Всі пристрої цього типу електронні, тому необхідні хоча б поверхневі знання радіотехніки. А також потрібно вміти поводитися з вимірювальними приладами: осциллографом, вольтметром і мультиметром.

Під час ремонту і технічного обслуговування спочатку перевіряють стан основних елементів: Діодів, транзисторів, діодів, дроселів, трансформаторів, стабілітронів і резисторів.

Проблема самостійного ремонту полягає в тому, що іноді важко визначити зламаний елемент. Тому перевіряють всі складові по черзі, але для цього потрібно навчитися розбиратися в електронних схемах. Навчатися краще на дешевих моделях інверторів, які не шкода зіпсувати.

Придбавши хоча б мінімальний досвід можна братися за ремонт апарату. А також потрібно виявити причину поломки тієї чи іншої деталі.

причини поломок

Існує всього дві проблеми, які можуть привести апарат до несправності: неправильний вибір режиму робіт і вихід з ладу деяких елементів.

Від характеру неполадки залежить її причина і спосіб виправлення:

• розбризкування металу або нестабільна дуга – результат неправильно підібраного зварювального електрики, необхідно відредагувати силу струму;
• прилипання електрода виникає при низькій напрузі мережі, невідповідному перерізі дроту, підгоряння контактів або занадто довгому подовжувачі, потрібно підібрати кабель оптимальної довжини і діаметру;
• до відсутності зварювання призводить обрив проводів чи поганий контакт з деталлю, необхідно перевірити цілісність кабелів і нормально з'єднати затиск з металевим елементом;
• напруга відключається при несправності автоматичного пристрою, який краще замінити;
• горить індикатор перегріву – перевищена тривалість навантаження, потрібно припинити роботу і остудити апарат.

Якщо спостерігається несправність іншого характеру, і після всіх проведених процедур робота не відновилася, то проблема полягає в електронній схемі.

Найбільш поширені неполадки електроніки:

• проникнення вологи всередину інвертора;
• скупчення пилу на схемі;
• перегрів електронних елементів.

Вода може потрапити всередину апарату в тому випадку, якщо на корпусі скупчилися атмосферні опади.Пил не дає схемою нормально охолодитися, потрібно періодично чистити поверхню пристрою. Найбільше забруднень потрапляє під корпус в запилених місцях проведення роботи – на вулиці або в промислових приміщеннях.

Якщо прилад довгий час залишався включеним, то перегріваються і відмовляються працювати схеми. Ремонт зварювальних інверторів своїми руками в такому разі не проводять, його довіряють фахівцям.

самостійний ремонт

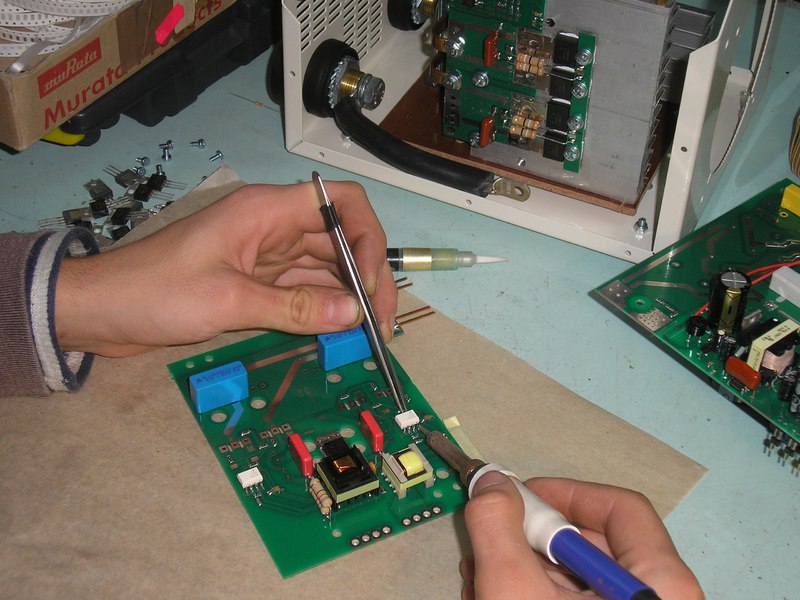

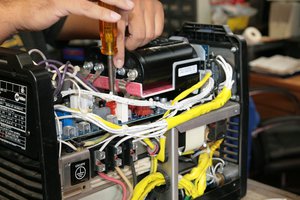

Якщо причина поломки знаходиться всередині апарату, то потрібно розібрати його і перевірити електроніку. Можуть бути погано приєднані дроти або неякісно припаяні деталі. Пошкоджені елементи зазвичай роздуті, потемнілі, тріснуті. Їх випоюють з плати і замінюють новими. Якщо на деталях не видно маркування, то її перевіряють по таблиці з інтернету.

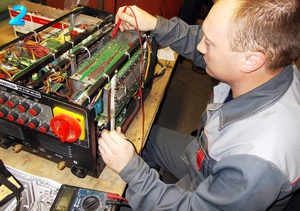

Схеми після приєднання нових елементів перевіряють мультиметром. Починають заміряти з транзисторів і силових блоків, також можуть бути несправними їх контури. Потім тестують інші елементи, оглядають поверхню на наявність обірваних контактів і підгоріли деталей. Такі місця зачищають і припаюють перемички. В кінці ремонту прозванивают контакти на платі управління ключами. Їх зачищають звичайним канцелярським ластиком.

Досить складний ремонт зварювального апарату можна провести в домашніх умовах. Майстру потрібно вміти розбиратися в платах і зовнішніх елементах приладу. Якщо немає певних навичок і знань, то краще довірити процедуру фахівцеві.
