Принцип роботи і підключення реле таймера затримки часу

Реле таймер – це ефективне виріб, призначений для забезпечення роботи всіх елементів системи протягом заданого проміжку часу після включення або відключення живлення. Цей невеликий прилад здатний одночасно контролювати кілька пристроїв, тому його часто використовують в найбільш складних апаратах. Самостійно виготовити або купити такий механізм можна з мінімальними фінансовими витратами.

Загальні відомості

Для того щоб пристрій правильно працювало і виконувало всі передбачені функції, рекомендується підключити реле часу (220) із затримкою включення. Перед початком його виготовлення і монтажу необхідно детально вивчити будову, принцип дії, а також переваги і недоліки. Вся ця інформація допоможе вибрати максимально ефективну модель апарату для кожної конкретної установки.

Пристрій і принцип дії

Реле вважаються одними з найбільш часто використовуваних пристосувань. Свою популярність вони отримали завдяки точності і ефективності роботи. З їх допомогою можна легко контролювати напруги різної величини, що допомагає вберегти дорогі пристрої від поломок і збоїв в роботі.

У більшості випадків використовується тимчасове реле, що складається з наступних елементів:

1. Залізний якір. Він застосовується для створення низького опору магнітного потоку.
2. Дротова котушка. Ця деталь конструкції обертається навколо сердечника з заліза і допомагає створювати магнітне поле.
3. Рухома металева стрілка.
4. Контакти, кількість яких визначається вимогами до виробу.
5. Шарніри з ярмом. Ці пристосування використовуються для кріплення якоря.
6. Жорстка пружина. Деталь служить для утримання якоря і встановлюється так, щоб при відсутності електричного струму в магнітному колі створювався повітряний зазор.

Принцип роботи реле часу досить простий. Розібратися в нюансах зможе не тільки досвідчений електрик, але і новачок, який бачить виріб перший раз.

Функціонує пристрій таким чином:

1. При відсутності електричного струму один з контактів перебуває у відкритому положенні, а інший – в закритому. У деяких сучасних моделях їх кількість може збільшуватися залежно від функцій, передбачених виробником.
2. Як тільки в ланцюзі з'являється електрику, починається процес генерації магнітного поля.
3. Завдяки йому активізується арматура і відбувається переміщення рухомого контакту.
4. Після відключення живлення якір переміщається в своє початкове положення під дією виникаючої сили. Вона забезпечується пружиною і її величина значно менше магнітної.
5. При надходженні електричного струму на котушку, через неї проходить діод і енергія розпадається магнітного поля розсіюється.

Переваги і недоліки

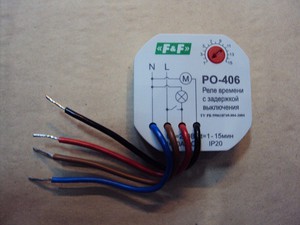

Реле часу з затримкою вимикання (220), як і будь-який інший подібний пристрій, має кілька важливих переваг. Тому воно користується великою популярністю і широко застосовується в промисловості.

Найбільш значущими позитивними сторонами пристрою є наступні:

• широкий діапазон регулювання тимчасових затримок (від 0,1 секунди до 100 днів);
• висока точність дотримання інтервалів часу;
• можливість функціонувати як при низьких, так і при високих температурах (від -20 до +60 градусів за Цельсієм);
• наявність захисту від промислового шуму;
• універсальність кріплення (на панель або DIN-рейку);
• можливість підключення провідників, що мають різне перетин (від 0,4 до 4 квадратних міліметрів);
• здатність якісно виконувати свої функції при різних параметрах напруги в мережі.

Незважаючи на велику кількість переваг, у реле із затримкою часу є і кілька недоліків.Їх обов'язково потрібно брати до уваги перед вибором пристрою і початком його використання. В іншому випадку можна зіткнутися з різними проблемами, які значно ускладнять роботу всієї системи і спричинять за собою численні поломки.

До недоліків таймерів відносять:

• необхідність максимально точного встановлення і налаштування;
• залежність від наявності електричного струму в мережі;
• недовговічність конструкції;
• складності при проведенні ремонтних і профілактичних заходів.

різновиди виробів

Виробники тимчасових реле пропонують споживачам велику кількість різновидів цього пристрою. Всі вони мають схожі характеристики, але відрізняються принципом роботи. Така різноманітність дозволяє вибрати оптимальний варіант, який підійде для певного обладнання.

Найбільш популярні види конструкцій:

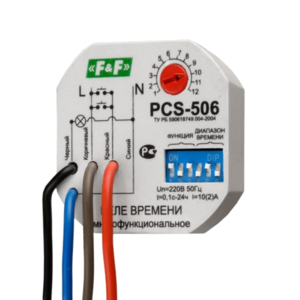

1. Електронні. Ці реле часу застосовуються набагато частіше за інших. Свою популярність вони отримали завдяки невеликим розмірам, низькому споживанню електрики, а також наявності корисних додаткових функцій. Такі вироби здатні здійснювати контроль за процесами з мінімальною витримкою (від 0,1 до 0,5 секунди). При цьому вони забезпечують безперебійну роботу протягом декількох тижнів.
2. З пневматичним уповільненням. Це механічне реле часу може забезпечити витримку в межах від 0,4 секунд до 3 хвилин. Пристрій оснащений спеціальним пневматичним демпфером, який дозволяє контролювати послідовну роботу транспортерів і різних верстатів. Пневматичні реле часу мають компактні розміри і дозволяють легко виконувати заміну основних елементів. Все це дає можливість застосовувати кілька таких виробів на одному апараті.
3. З електромагнітним уповільненням. Принцип дії таких пристроїв заснований на створенні витримки спрацьовування, при поступовому збільшенні основного магнітного струму. Це реле може забезпечити затримки вимкнення від 0,5 до 1,4 секунди, а також включення – від 7 до 11 сотих секунди. Великим недоліком такого пристосування є необхідність наявності постійного струму.
4. З анкерним механізмом. Такі реле використовуються досить рідко, так як не дають максимальної точності за часом. Їх робота забезпечується вмонтованою пружиною, яка зводиться під електромагніт. На спеціальною шкалою виставляється потрібний час спрацьовування контактів, які приводять в дію анкерний механізм.
5. Контакторних. Ці таймери застосовуються тільки для контролю за роботою електродвигунів, холодильників, акваріумів та освітлювальних систем. Головна їхня особливість – контакти, які виробляються зі сплаву срібла. Серед недоліків виділяється недовговічність і високий рівень шуму, створюваного під час роботи.

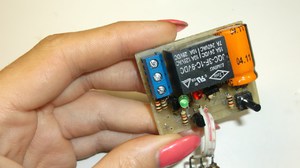

Виготовлення реле своїми руками

Щоб отримати якісне реле і трохи заощадити, необхідно самостійно виготовити такий пристрій. Для цього не потрібно витрачати багато часу і мати будь-які професійні знання. Новачкові в цій справі досить володіти базовими фізичними знаннями і загальним уявленням про принцип роботи пристрою.

Вибір матеріалів та інструментів

Для роботи над реле знадобиться мінімальна кількість доступних матеріалів, які можна купити в спеціалізованих магазинах будь-якого населеного пункту. Їх вартість порівняно невелика, що дає можливість змайструвати реле навіть людям з невеликими фінансовими можливостями.

У роботі знадобляться такі предмети:

• дерев'яна дошка відповідного розміру;
• цвяхи довжиною близько 100 мм;
• моток мідного дроту;
• металева смужка;
• тиристори;
• плоскогубці;
• молоток.

Покрокова інструкція

Всі саморобні тимчасові реле виготовляються по одному і тому ж принципу. Майстру важливо дотримуватися його і намагатися максимально якісно виконати кожен етап роботи.Тільки в цьому випадку можна домогтися бажаного результату і виконати роботу за мінімально короткий проміжок часу.

Порядок дій:

1. Береться дерев'яна дошка і в неї молотком акуратно забиваються цвяхи. Робити це потрібно так, щоб вони заходили в дерево тільки наполовину. Важливо виключити будь-які вигини і нерівномірність інтервалів між двома сусідніми цвяхами. Виправити допущені помилки можна за допомогою плоскогубців.
2. Мідний дріт повільно намотується на довгий цвях. Робити це потрібно у напрямку знизу вгору. Як тільки вся ніжка буде обмотана, необхідно закріпити дріт на шапці. Важливо залишити кілька міліметрів з кожного краю, щоб потім було зручно регулювати величину магнітного поля.
3. За допомогою плоскогубців змінюється форма металевої смужки. Вона згинається так, щоб один з країв перебував вище шапки цвяха.
4. Отримане виріб надійно кріпиться до дерев'яної основи.
5. Один з кінців дроту самостійно виготовленого електромагніту підключається до позитивної клеми батареї, а інший – до негативної. В результаті цих маніпуляцій цвях повинен стикнутися з металевою смужкою.
6. Один затискач кріпиться до смужці з металу, а інший – до нижньої частини цвяха.
7. Пристрій доповнюється тиристорами, які допоможуть пристосуванню працювати протягом тривалого періоду.
8. Чи включається електромагніт і виріб під'єднується до джерела живлення.
9. Підключений реле часу налаштовується і перевіряється на працездатність. У разі виявлення будь-яких неточностей слід відключити пристрій і усунути проблему.

Самостійно зібране тимчасове реле ідеально підійде для контролю роботи освітлювальних приладів, а також включення і виключення маленьких побутових апаратів.

Критерії вибору покупних виробів

Якщо немає бажання або можливості змайструвати реле самостійно, то можна купити готову конструкцію. Знайти її можна в магазинах, що спеціалізуються на продажу і ремонті електроприладів. У цьому випадку грошові витрати будуть набагато більше, ніж при виготовленні своїми руками, але знизяться тимчасові втрати.

Основні критерії вибору:

1. Діапазон затримки. Це основний параметр, який слід враховувати при покупці реле часу. Він визначається виходячи з призначення пристрою і особливостей його роботи.
2. Тип комутованого струму. Реле здатні комутувати як постійний, так і змінний струм. У першому випадку рекомендується купувати пристрої типу DC, а в другому – AC. У деяких випадках оптимальним варіантом буде використання універсальних виробів, що мають маркування AC / DC.
3. Ступінь захисту. Залежно від місця установки реле (на вулиці або в приміщенні), необхідно вибирати певні моделі. Пристрої, які будуть перебувати на відкритому просторі, повинні мати додатковий захисний корпус і володіти індексом IP40. Для розміщення всередині будівлі підійде виріб з індексом IP20.
4. Максимальний комутований струм. Якщо купується пристосування буде використовуватися в побутових приладах, то фахівці радять вибирати ті моделі, які здатні комутувати навантаження в межах від 10 до 16 А.
5. Можливості підключення. Більшість сучасних виробів можна одночасно підключити до двох елементів. Так роботу реле із затримкою часу можна контролювати з 2 місць, що знаходяться в різних кінцях кімнати.
6. Габарити. Професіонали радять купувати максимально компактні пристрої, так як для них буде простіше знайти місце установки.

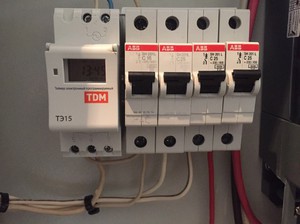

7. Спосіб монтажу. У деяких випадках потрібно контролювати і цей параметр, так як багато моделей потребують кріпленні на DIN-рейку.

Тимчасове реле – це корисне і ефективний пристрій. З його допомогою можна контролювати роботу всієї системи і запобігати появі будь-яких збоїв.При правильній установці і дотриманні всіх рекомендацій професіоналів можна значно збільшити термін експлуатації обладнання і уникнути більшості проблем.
