Види протипожежних датчиків сигналізації

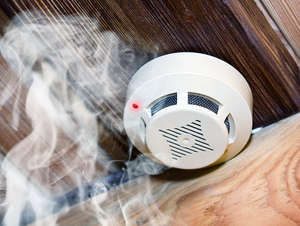

Датчик – це найважливіший елемент пожежної сигналізації. Такого роду прилади можна помітити на стелі кожного офісу та магазину. Вони являють собою білі невеликі коробочки. Саме датчики протипожежної сигналізації реагують на початок загоряння, тобто на дим і вогонь. При виборі такого приладу потрібно правильно врахувати можливий характер і шлях поширення загоряння.

Загальна інформація

Вживання терміну «датчик» не надто правильне. Адже це тільки частина реагує на світло, дим, тепло елемента під назвою «сповіщувач». Існують різні види виробів, які відрізняються принципом роботи, ціною, особливостями установки, методом виявлення вогню, а також призначенням, яке визначається видом приміщення.

система класифікації

Так як існує безліч сповіщувачів для визначення пожежі, то і система їх класифікації досить широка.

Сповіщувач, крім датчика, складається з багатьох елементів. У конструкцію приладу обов'язково входить система для передачі тривожного сигналу. Тому за типом передачі сигналу сповіщувачі бувають:

• Однорежимні.
• Дворежимні.
• Багаторежимні.
• Аналогові.

Однорежимні – формують сигнал про пожежу і передають його в тому випадку, якщо вплив зовнішнього фактора (наприклад, температури) буде достатнім. У наш час сповіщувачі такого плану не застосовуються.

Дворежимні – можуть передавати відразу два сигнали – про те, що пожежа є і що його немає. Спочатку може здатися, що остання функція зайва. Однак сигнал «пожежі немає» говорить про те, що прилад повністю справний і добре відстежує обстановку.

Багаторежимні – мають функцію сигналу, який говорить про те, що прилад частково вийшов з ладу. Це дає можливість майстру швидко усунути неполадки. Крім цього, сповіщувач такого плану може створювати сигнали, що свідчать про те, що датчик забруднений і потребує чищення.

Аналогові – не тільки реагують на пожежу, а й визначають його масштабність.

Зміна параметра і локалізації

За типом змін параметра, який відстежується, датчики діляться на максимальні, диференціальні і комбіновані.

Максимальні, вони ж порогові, спрацьовують в той момент, коли досягається граничне, вказане в інструкції, значення температури або концентрації диму.

Диференціальні відрізняються тим, що реагують не на величину параметра, а на динаміку зміни значень.

Комбіновані включають в себе два попередні типи.

За локалізацією сповіщувачі бувають:

• Точкові – знайомі з дитинства. Мають один датчик, який зібраний разом з сповіщувачем. Застосовуються в побуті.
• Багатоточкові – їм підпорядковується відразу декілька датчиків.
• Лінійні – діляться на поодинокі і парні. Простежують простір по лінії.

Види за типом датчика

Більш детально варто зупинитися на видах сповіщувачів по типу датчика. Цей тип класифікації є основоположним. Згідно з ним прилади діляться на теплові, димові, газові, ручні, датчики полум'я і комбіновані.

Теплові та димові

Теплові були винайдені найпершими. Суть їх роботи – в застосуванні матеріалів з низьким порогом плавлення, в результаті чого вони руйнуються при високій температурі. Однак такі прибори одноразові.

У наш час існують теплові сповіщувачі декількох типів, об'єднує їх те, що датчики спрацьовують при різкому підйомі температури. Встановити їх можна майже в будь-якому приміщенні. Поріг спрацьовування термочутливих елементів – 70С.

Такий вид пожежного датчика доцільно встановлювати тільки в тому випадку, якщо головною ознакою пожежі буде стрімко зростаюча температура.

переваги: дешеві – від 50 рублів, обслуговування не складно.

мінуси: марні в приміщеннях, в яких висока стеля; марні, коли пожежа виникає на тлі горіння речовин, які не виділяють тепло.

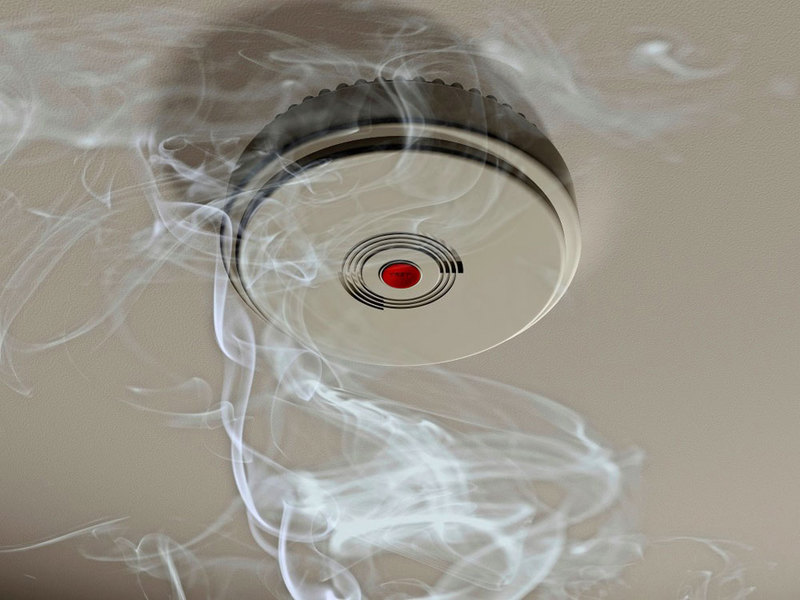

Димові протипожежні датчики пожежної сигналізації в більшості випадків найефективніші. Вони встановлюються в приміщеннях закритого типу на висоті стелі до 12 метрів. Дозволено також встановлювати прилади на стінах, на відстані не більше 30 сантиметрів від стелі.

Димової датчик буває радіоізотопний і оптико-електронний. Останній – найпоширеніший. Складається він з димової камери, всередині неї на одному рівні розміщений фотоприймач, а на іншому – світлодіод. Коли в камеру проникає дим, світлові промені переломлюються і світять на приймач, спрацьовує тривожний сигнал.

плюси: виявлення загоряння на початковій стадії, невисока ціна – приблизно 200 рублів.

Серед мінусів: спрацьовує помилковий сигнал через запиленості, низька надійність, не спрацьовує на чорний дим від палаючої гуми.

Детектори полум'я і газу

Детектори полум'я реагують не тільки на відкрите полум'я, але і на повільно тліючий об'єкт. Встановлюють їх в промислових (найчастіше нафтогазових і хімічних) і виробничих приміщеннях, на яких велика частина рідин при загорянні не виділяє дим.

З недоліків можна виділити високу вартість і можливі сигнали помилкової тривоги.

Газові пристрої спрацьовують при появі в повітрі газу (вуглекислого і чадного) від воспламенённого продукту або предмета.

Принцип роботи газового детектора заснований на перетворенні електрохімічного процесу. Рекомендується для квартирної установки у зв'язку із небезпечними чадного газу (не має кольору і запаху) для людини.

Комбіновані і ручні

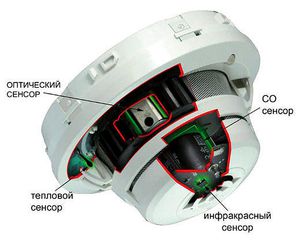

Комбіновані можуть складатися відразу з датчика тепла, диму та полум'я. Вони фіксують відразу багато ознак пожежі. Найпоширеніша комбінація – це димової і теплової датчик. На сьогоднішній день існують і 3-4-канальні варіанти, однак через високу ціну вони рідко застосовуються.

Ручний тип датчика починає сигналізувати про тривогу, коли його запускає людина, так як сам пристрій не реагує на ознаки пожежі.

Для включення сигналізації потрібно натиснути на важіль, скло або ж інше пристосування. Щоб повернути прилад в чергове стан, потрібен ключ, втрата якого може викликати деякі труднощі.

Місцем установки такого типу сигналізації є стіни в місцях входу і виходу з будівлі або приміщення. Відстань між ними не повинно бути більше 50 метрів. Пристрої застосовують в торгових центрах, лікарнях, інститутах та інших місцях масового перебування людей.

Яке правильно підібрати пристрій для пожежної сигналізації, залежить не тільки від особистих переваг, але і від типу приміщення. А також варто взяти до уваги існуючі до приладу вимоги і здійснювати монтажні роботи тільки за допомогою обов'язкових в пожежній сигналізації пристроїв.
