Схема підключення Двоклавішний прохідного вимикача

Зі збільшенням житлових площ, особливо це стосується приватних будинків, з'явилася необхідність керувати освітленням з декількох місць. Якщо необхідно керувати однією лампочкою, то досить встановити одноклавішний вимикач. Схема підключення Двоклавішний прохідного вимикача дозволить управляти декількома світильниками. Іноді їх називають дублюючими або перекидними.

Пристрій одноклавішного приладу

Зовні такий механізм практично не відрізняється від простих вимикачів. Якщо мова йде про лицьовій стороні, то у одноклавішних прохідних вимикачів стоять дві стрілочки на кнопці перемикання.

Основною ж відмінністю є більшу кількість контактів. У звичайних пристроях їх тільки два, а у одноклавішного механізму їх три, причому пара з них – спільні. Якщо у стандартного вимикача одне положення є робочим, а друге – ні, то у прохідного обидва положення чинних, тому правильно їх слід називати перемикачами, тобто вони не включають і вимикають, а перемикають вхід з одного виходу на інший. Таким чином, у них обидва положення робітників. Будь-які інші положення вимикача відсутні.

На якісних заводських пристроях завжди нанесена схема, по якій можна визначити, що це за механізм: простий або прохідний. Якщо схеми немає, то слід звернути увагу на кількість мідних контактів: їх повинно бути три. Зазвичай з одного боку вимикача розташований один контакт, а з іншого – два. До речі, одна клема не означає, що це вхід, найчастіше вони переплутані. Тоді необхідно продзвонити тестером і знайти загальні контакти при різних положеннях вимикача.

В іншому випадку він працювати не буде і може згоріти. Процес визначення входу проводять наступним чином: тестер встановлюють в положення короткого замикання і щупами з'єднують дві клеми. Стрілка приладу повинна відхилитися до упору вправо.

Залишаючи щупи на місці, змінюють положення клавіші, якщо стрілка не відхилена, то, значить, одна з двох клем – загальна. Потім слід визначити, яка саме. Для цього один щуп переміщають на третю клему, при цьому клавішу не чіпають. Якщо стрілка перемістилася, то та клема, з якої не прибирали щуп, і буде входом.

Популярні моделі

В даний час досить широкий вибір прохідних вимикачів. Особливо популярні бренди європейських виробників. До них належать такі моделі:

1. АВВ Basic 5S – шведсько-швейцарська компанія, що випускає продукцію для автоматизації силових пристроїв. Вимикачі цієї марки мають покритими сріблом контактами. Термін експлуатації продукції становить 15 років.

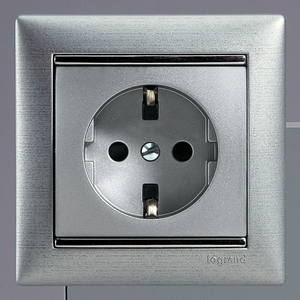

2. Legran Valena – французька фірма, що спеціалізується на випуску двох-і трьохклавішний прохідних перемикачів. Продукція виготовлена ​​з полікарбонату і відрізняється підвищеною безпекою.
3. Viko Carmen – популярна турецька фірма, здебільшого відома в країнах пострадянського простору. Продукція, що випускається досить надійна і доступна за ціною.

Крім того, популярністю користується ще одна французька компанія – Schneider Electric. Її продукція має гарний балансом між вартістю і якістю.

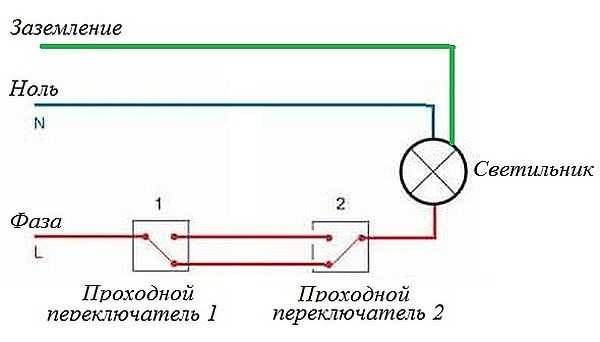

Схема підключення двох перемикачів

Найпростішою є схема підключення прохідного вимикача з двох місць. Найчастіше такий процес проводять при організації освітлення на сходах, що ведуть з першого на другий поверх. А також такий спосіб підійде для довгого коридору, великий прохідної кімнати або спальні, коли один вимикач стоїть на вході, а другий можна підключити поруч з ліжком.

Працює така схема підключення перемикача з двох місць досить просто. На світильник підключають нульовий провід, А напруга подають на вхід одного з перемикачів.На вхід другого механізму підключають лампу.

Виходи обох вимикачів з'єднують між собою. В даний час світильник включений, при наступному включенні або виключенні будь-якого приладу він буде горіти або перебувати в неробочому стані.

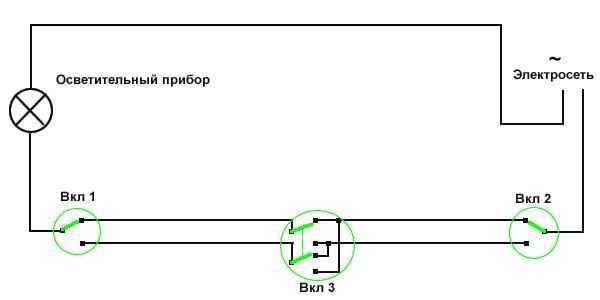

Управління освітленням з трьох місць

Дуже часто при більш великих відстанях використовують варіант з трьома перемикачами. Для цього необхідно використовувати додаткове обладнання. Конструктивно вони відрізняються двома контактами, які йдуть на вхід і вихід.

Схема виглядає трохи складніше, але принцип дії перемикачів залишається точно таким же. Для цього здійснюють наступні заходи:

1. Нульовий провід також під'єднують до джерела світла.
2. Провід фази підключають до входу одного з перемикачів.
3. Від світильника під'єднують провід до входу другого прохідного вимикача.
4. Два вихідних дроти з обох прохідних пристроїв підключають до перехресного механізму.

За таким же принципом можна зробити схему на 4 і більше вимикачів. В цьому випадку по краях все одно будуть знаходитися прохідні пристрої, а інші елементи розташовують між ними.

Застосування Двоклавішний механізму

Для управління двома світильниками здійснюють підключення прохідних вимикачів за схемою на 2 точки. Для цього існують 2-х клавішні перемикачі. У їх конструкції мається на увазі використання шести клем, з яких слід визначити загальні.

Знайти їх можна за тим же принципом, як і в триконтактних пристроях. При застосуванні двухклавішний приладів в схемі збільшується кількість проводів, щоб задіяти всі клеми.

Фазний провід підходить до входів обох перемикачів. На схемі він позначений червоним кольором. Інші клеми під'єднують від пристроїв до кожної лампочки. Вільні кінці світильників підключають до нульового проводу, а два виходи перемикачів з'єднують між собою.

Така установка забезпечує зручне управління освітленням в досить великих приміщеннях. Можлива організація цього управління двома світильниками з трьох або більше точок. Для цього набувають додаткові перехресні перемикачі.

При цьому кожну пару від Двоклавішний прохідного перемикача підключають до двох клем кожного перехресного пристрою. Сам процес досить простий, Але через велику кількість проводів такий спосіб використовують набагато рідше.
