Для чого потрібен діфавтомат, і який принцип його роботи різного типу: чим відрізняється, пристрій і схема

З даної статті ви дізнаєтеся про пристрій, принцип роботи дифавтомати, а також його відмінності від інших захисних електрообладнання.

Захист від удару струмом за допомогою диференціального автомата

Сучасне суспільство відрізняється широким використанням різноманітного електрообладнання. Нерідко зустрічаються випадки, коли знову придбана техніка підключається до проведення, що не розрахованої на високі споживані струми.

Інша ситуація: замість дорогих пристроїв відомих виробників з метою економії купуються конструкції маловідомих брендів. Недобросовісні виробники знижують собівартість виробів на шкоду якості. З метою підвищення безпеки людей, запобігання пожеж розроблені різноманітні пристрої захисту.

Що таке диференційний автомат і для чого потрібен

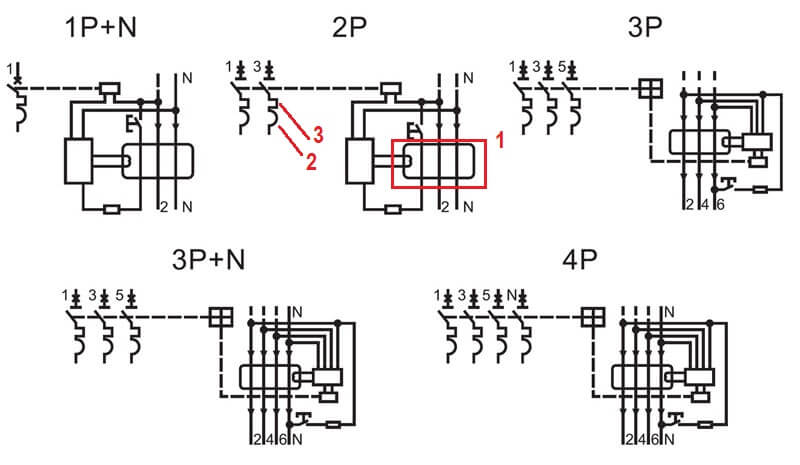

Диференціальний автомат конструктивно об'єднує в єдиному корпусі два типи захисту:

• Від перевантаження (короткого замикання, перевищення допустимого значення струму споживання);
• Від струмів витоку.

Перший тип використовується в струмових автоматах і передбачає відключення фазного і нульового провідників при збільшенні струму навантаження вище того, на який розрахований автомат. Другий тип захисту використовується в УЗО – пристроях захисного відключення. Принцип дії полягає в порівнянні струмів в нульовому і фазному проводах. Наявність різниці говорить про появу струму витоку, який може бути небезпечний.

Фактично, діфавтомат об'єднує в одному корпусі два пристрої.

Достоїнства і недоліки

Діфавтомат володіє наступними перевагами:

• Економія місця в розподільних щитах зважаючи суміщеності двох пристроїв.
• Спрощення монтажу і скорочення кількості точок приєднання проводів.
• У разі спрацювання розмикаються одночасно всі живлять провідники (нуль і фаза).

У той же час у даних пристроїв є і недоліки:

• Більш висока вартість.
• Утруднення діагностики причини спрацювання.
• При пошкодженні змінюється повністю незалежно від того, який тип захисту відмовив.

Таким чином, якщо при окремо встановлених автоматах і УЗО можна легко визначити, чим викликано спрацьовування (коротким замиканням або струмом витоку) і при необхідності замінити свій пристрій, то диференційний автомат змінюється цілком. Причому для пошуку причин необхідні деякі навички.

Галузь застосування

Діфавтомат, як і УЗО, якнайкраще відображає гідності при установці в ланцюгах, які потребують особливого контролю. Це потужна навантаження, розташована в приміщеннях з високою небезпекою, наявність чутливої ​​до параметрів мережі живлення апаратури.

До небезпечних приміщень належать ті, які мають високу вологість і наявність електроапаратури. Наприклад, ванна кімната з електричним бойлером або пральною машинкою, кухня з електроплитою.

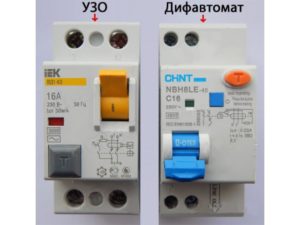

Де краще встановити діфавтомат замість УЗО

З огляду на те, що диференційний автомат займає менше місця, ніж спільно встановлюються струмові автомати і УЗО, то вони найбільш зручні при розміщенні в малогабаритних розподільних щитах. Також зручно використовувати дифавтомати в щитах, який розподіляє харчування на велику кількість ланцюгів, оскільки так можна значно спростити навантаження. Одночасно зростає надійність, так як в розподільних щитах слабким предметом є точки комутації – клеми пристроїв з приєднаними дротами.

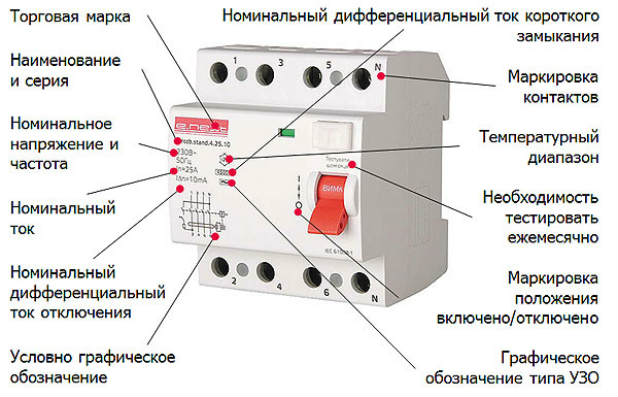

При установці дифавтомати слід враховувати три основних параметра:

• Напруга живильної мережі і кількість фаз – 220В або 380В, 1 фаза або 3.
• Струм спрацьовування. Даний параметр аналогічний такому у автомата захисту.
• Струм витоку. Тут все аналогічно УЗО.

Є ще кілька параметрів, з яким знайомі не всі:

• Номінальна відключає здатність. Струм короткого замикання, який здатне витримати пристрій без порушення працездатності.
• Час спрацювання диференційного захисту.
• Клас струмообмеження. Показує час гасіння електричної дуги при короткому замиканні.
• Тип електромагнітного розчеплювача, від якого залежить перевищення струму спрацьовування в порівнянні з номінальним.

Тип електромагнітного розчеплювача

Електромагнітний расцепитель в дифавтомати призначений для миттєвого розмикання ланцюга при перевищенні номінального струму в вказану кількість разів. Поширені такі типи:

• В – струм спрацювання перевищує номінальний в 3-5 разів.
• С – струм спрацювання перевищує номінальний в 5-10 разів.
• D – струм спрацювання перевищує номінальний в 10-20 разів.

Струм витоку (відключає диференційний струм) і його клас

Поріг чутливості диференціального трансформатора визначає струм витоку, який викликає спрацьовування захисту. Найбільшого поширення набули диференціальні трансформатори з чутливістю 10 і 30 мА.

Крім числового значення струму витоку, важливе значення має форма. Відповідно до цього розрізняють такі класи пристроїв захисту:

• АС – контролюється синусоїдальний струм витоку.
• А – крім синусоїдального, враховується пульсуючий постійний, що важливо при захисті цифрового електронного обладнання.
• В – до перерахованих струмів додається згладжений постійний.
• S – витримка часу на відключення – 200-300 мс.
• G – витримка часу – 60-80 мс.

Номінальна відключає здатність і клас струмообмеження

Даний параметр характеризує струм короткого замикання, який в змозі витримати контактна група автомата захисту без пошкодження протягом часу відключення. Чим вище значення параметра, тим більша ймовірність того, що після усунення пошкодження в мережі діфавтомат залишиться працездатним. Типовий ряд значень такий:

• 3000 А;
• 4500 А – разом з першим значенням сьогодні практично не використовується;
• 6000 А – часто використовується значення;
• 10000 А – підходить до місць з близьким розташуванням до живильної підстанції, але має високу вартість.

Клас струмообмеження характеризує швидкість відключення при протіканні критичного струму. Час виключення (швидкість) включає час гасіння дуги між розмикаючими контактами. Менший час, тобто більш висока швидкість виключення, гарантує більшу безпеку. Існує три класи: з першого по третій.

Електронний або електромеханічний

По внутрішньому оснащенню розрізняють електромеханічні та електронні пристрої. Електромеханічні дифавтомати вважаються більш надійними і не вимагають для роботи зовнішнього живлення.

Електронні пристрої мають більш стабільні параметри, але для нормальної роботи потрібна наявність стабільного живлення на вході.

Принцип роботи селективного типу

У розгалужених електричних мережах застосовується дворівнева система захисту.

На першому рівні встановлюється диференційний автомат, який контролює лінію навантаження повністю. На другому – дифавтомати контролюють кожну виділену ланцюг окремо.

Щоб запобігти одночасне спрацьовування пристроїв захисту обох рівнів, перший діфавтомат повинен володіти селективністю, яка визначається часом затримки на відключення. Для цих цілей використовують автомати класів S або G.

Особливості вибору для квартири або будинку

Параметри автоматів багато в чому залежать від характеристик електропроводки і встановленого обладнання. Часто ставлять захист із струмом витоку 30 мА, оскільки більш чутливі пристрої можуть видавати помилкові спрацьовування при зношеної електропроводці і при великій кількості підключених приладів.

Тап електромагнітного розчеплювача визначається параметрами підключається навантаження.

По струму спрацьовування керуються тими ж умовами, що і при виборі автоматів захисту.

Умови експлуатації

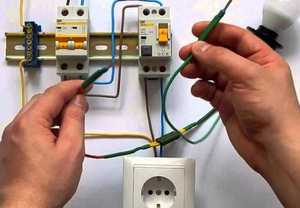

Установка диференціальних автоматів проводиться як з використанням заземлення, так і без нього.

Помилки при покупці

Головна помилка при покупці дифавтомати – прагнення убезпечити себе. У зв'язку з чим споживачі вибирають пристрої з мінімальним струмом захисту і перевантаження. В результаті спостерігаються численні помилкові спрацьовування.

Перевищення струму відключення не гарантує надійне відключення при високих струмах навантаження.

Грамотний підбір параметрів автоматики захисту зазвичай виконують фахівці, які також дають рекомендації з розподілу електричних ланцюгів і монтажу силового щита. Відсутність належної кваліфікації не гарантує нормального захисту споживачів від нештатних ситуацій.
