Ручні прес-кліщі для обтиску наконечників і гільз

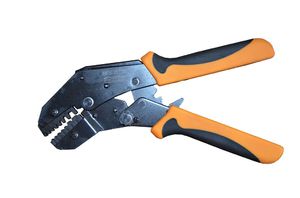

Професійні прес-кліщі для наконечників представлені у вигляді механічних інструментів, який дозволяє забезпечити надійне з'єднання двох елементів. Зовні їх конструкція найбільше нагадує звичайні плоскогубці, але замість рівних губок використовуються специфічні рельєфні матриці. Їх функціональні можливості розраховані під різні форми і діаметри обтискних деталей.

Короткий опис

Тривала експлуатація електричних мереж багато в чому залежить від того, наскільки якісно були зроблені всі з'єднання між провідниками. Саме тому широкого поширення набули вироби опресування, за допомогою яких можна домогтися найбільш надійних з'єднань нероз'ємного типу. Під час цієї процедури жили підготовлених проводів акуратно стискаються в спеціальних гільзах з алюмінію або ж міді. Щоб результат був якісним, майстер повинен докласти велике зусилля на стиск, яке забезпечується обпресувальна кліщами.

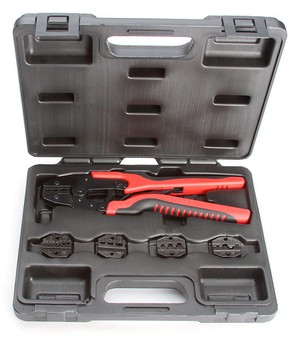

Такий інструмент ще часто називають Крімпер, так як багато виробників укомплектовують агрегат змінними матрицями з профілями, що поєднуються як з жилами, так і з ізоляцією. У продажу можна зустріти досить великі набори таких пристосувань, де кожен майстер знайде все необхідне для якісної роботи.

Найчастіше сучасні професіонали використовують пресувальний інструмент з механічним приводом. Такі агрегати однаково ефективні як в промислових, так і в побутових галузях. Звичайно, в разі необхідності можна придбати і більш потужні прес-кліщі, де основну роботу виконує гідравлічний привід. З їх допомогою можна обробляти кабелі з великим діаметром і площею перетину від 120 мм ².

Універсальні прес-кліщі для опресування гільз і наконечників складаються з двох базових частин:

1. Нерухомий елемент – це матриця, яка представлена ​​у вигляді фігурної дужки, що забезпечує необхідну деформацію матеріалу.
2. Рухома деталь – специфічний пуансон, без якого не може відбутися якісне видавлювання на гільзі.

Матриці підбираються в строгій відповідності з діаметром наконечника. Залежно від моделі, всі налаштування відбуваються через точне регулювання або ж заміну самої деталі. Стандартна побутова установка такого інструменту виконана у вигляді незнімних фігурних губок, які призначені для швидкого обжимання різнокаліберних гільз.

У знімних моделях кліщів велике значення має саме правильний вибір робочої зони, в яку обов'язково входить матриця, а також пуансон. Якщо ж майстер допустив якусь помилку, то підсумкове з'єднання вийде вкрай низьким, а нормальний контакт буде просто недоступний. Крім цього, зусилля на стиск теж потрібно вміти порівнювати. Адже надмірне тиск порве гільзу, що зробить її непридатною для подальшої експлуатації. А ось слабкий обтиск, навпаки, не зможе забезпечити якісного зіткнення, підсумковий контакт буде вкрай ненадійним.

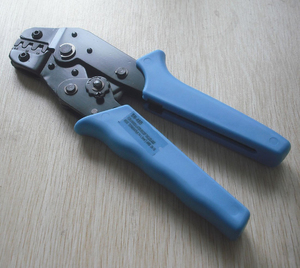

Варто відзначити, що останнім часом майстри активно використовують ручні прес-кліщі марки ПК-16, які виготовляються компанією КВТ. Вся справа в тому, що такі пристосування мають найпростішу конструкцію, високу ступінь витривалості, а також вони дуже зручні у використанні. В інструменті повністю відсутні непотрібні допоміжні функції, за рахунок чого він входить до списку найбільш затребуваних бюджетних варіантів.

Сфера застосування

Обтискні кліщі активно використовуються як початківцями, так і більш досвідченими радіоаматорами, а також електриками і автомеханіками.Такі агрегати є просто незамінними в тих ситуаціях, коли потрібно обробити контакти стандартних кабелів і професійних конекторів з незвичайним роз'ємом (в цю категорію входить шнур для ПК).

Легка і проста конструкція таких Крімпер дає кожному спеціалісту можливість виконати поставлене завдання максимально швидко і якісно. Пристрій гарантовано забезпечує надійне і щільне обжимання заготовки, завдяки чому досягається найвищий ступінь контакту між з'єднувальним елементом і провідником. Ціна агрегату безпосередньо залежить від фірми виробника, різновиди конструкції і якості.

Треба зауважити, що прес-кліщі відмінно справляються з обпресуванням ізольованих проводів:

• НШКІ – штирові круглі наконечники.
• Метрологія – з'єднувальні гільзи.
• МКІ – наконечники кільцевого типу.
• РПІ-П, РШИ-П, РПІ-М, РШИ-М – плоскі і штекерні роз'єми.
• ОВ – ответвители проколюючого типу.

Обтискові агрегати активно використовуються для гнучких жил проводів в процесі підключення автоматичних вимикачів, люстр, розеток і світильників. Професійна опресовування сполучних гільз в промисловій галузі здійснюється за допомогою універсальних кліщів гідравлічного типу. Такі агрегати розраховані на жили кабелів з перетином від 16 до 240 кв. мм.

конструктивні відмінності

Універсальні прес-кліщі призначені для роботи з гільзами і наконечниками, перетин яких може варіюватися в великому діапазоні. У побутовій і промисловій галузях найбільш поширеними вважаються деталі з показником від 1.5 до 16 мм ². Спеціальна конструкція дозволяє точно вдавлювати метал наконечника (гільзи) в струмопровідні жили провідника. Підсумковий результат залежить від необхідної глибини і профілю застосування.

Деякі моделі обладнані храповим механізмом, завдяки чому рукоятка агрегату знаходиться в стислому стані до повного завершення обтиску. На фінальному етапі спрацьовує собачка і вимикається інверторний режим. У такій ситуації майстер просто не зможе стиснути рукоятку, так як губки інструменту не розкриті до кінця. Крім цього, агрегат може бути оснащений бічним поворотним коліщатком, яке відключає блокування в разі потреби.

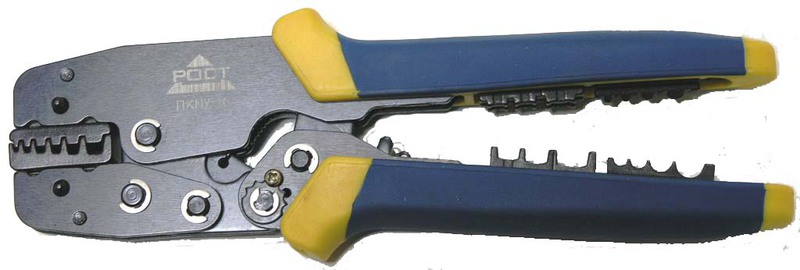

Кожна губка інструменту оснащена робочими зонами з різними профілями. Таке технічне рішення дозволяє майстрам обжимати будь-які види наконечників і гільз зі стандартним перерізом. Для більш комфортної роботи кожна зона позначена своїм номером або спеціальним клеймом, за рахунок чого запобігають помилки, пов'язані з неправильним вибором розміру.

Вироби ПК-16 абсолютно не відрізняється від своїх аналогів будь-якими конструктивними особливостями. Але ось наявність довших рукояток дозволяє комфортно працювати протягом тривалого проміжку часу, не докладаючи великих зусиль.

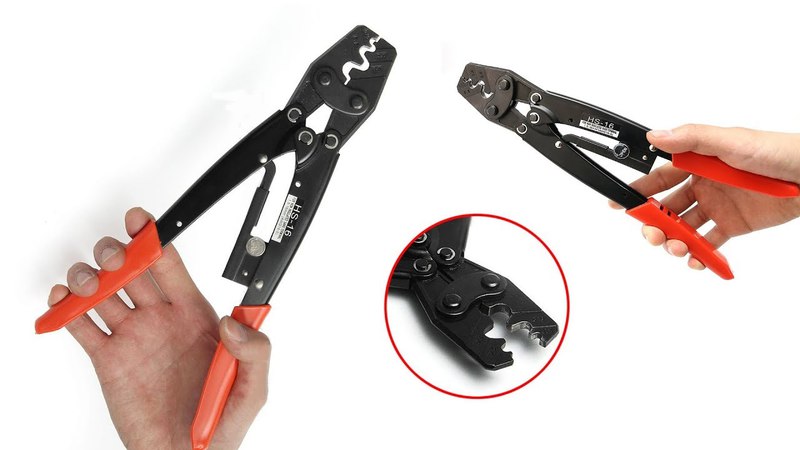

Якщо майстер вирішить задіяти виробничу зону з номерами 1.5 і 6.0, то йому знадобиться невеликий натиск однієї руки, щоб результат вийшов максимально якісним. А ось для зон 10 та 16 необхідно використовувати силу двох рук. Варто відзначити, що якщо фахівець найчастіше працює з великими наконечниками і гільзами, то йому краще купити більш потужний і великий агрегат.

Різновиди обпресувальних агрегатів

Багато сучасні виробники займаються виготовленням прес-кліщів для обтиску на основі різних стандартів. Покупець завжди може придбати доступний інструмент з вузькою сферою застосування (пресування певного типу кабелів) або універсальні моделі. Саме тому ще перед покупкою необхідно визначитися з тим, яку роботу виконуватиме агрегат.

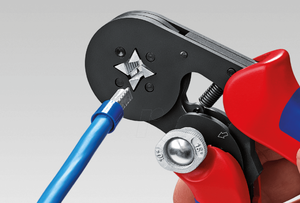

1. Обробка гільз. Такі кліщі прийнято розрізняти по гнізд і їх формі. Вони можуть бути оснащені фланцями з міцного пластику або ж без них.Але якщо вони все-таки присутні, то обжитий гільзи буде найбільш якісним, квадратна конфігурація забезпечить міцний контакт абсолютно всіх жив. Інструмент відмінно справляється не тільки з монтажем, а й з центруванням при будь-яких типах перетину кабелю. Щоб досягти граничної фіксації контактів, кліщі повинні підбиратися по діаметру, відповідно до наявних колірними позначками.

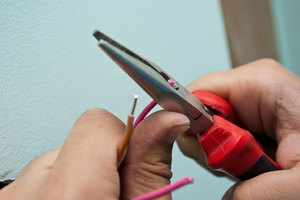

2. Зняття ізоляції з проводки. Кліщі дозволяють зняти певну ділянку ізоляції, не пошкодивши саму жилу. Встановити необхідний діаметр можна як в ручному, так і в автоматичному режимі. Але, потрібно бути гранично акуратними, так як самостійне внесення налаштувань може бути загрожує пошкодженням проводу. Новачкам краще використовувати саме автоматичний варіант. Такий тип інструменту особливо актуальний по відношенню до Відгалужувальні і розподільних коробок. Під час роботи завжди потрібно стежити за гостротою ріжучого краю, так як через неналежне догляду агрегат може зажовувати провід.
3. Обжимання наконечників кабелю. Цей різновид прес-кліщів активно використовується майстрами для обробки неізольованих, а також латунних проводок. Для створення преса в агрегаті передбачено наявність універсального стержня, який під час роботи поміщається на розділовий шов. Зміцнити агрегат можна спеціальним локатором, який забезпечує найбільш якісне позиціонування.
4. Робота з кручений парою. Обтискні кліщі для такого матеріалу розроблені на 4 або 8 жив, де провід встановлюється в спеціальний коннектор. Наприклад: кручена пара активно використовується професіоналами під час підключення кабелю, який призначений для швидкісного інтернету.

Правила використання інструменту

Незважаючи на той факт, що багато початківці майстра вважають опресовування досить простим видом роботи, але навіть в цій справі існують свої технічні умови, від яких залежить якісне виконані цієї процедури. Величезне значення має правильний вибір агрегату, так як він повинен володіти оптимальною силою стиснення, якій буде цілком достатньо для використовуваної гільзи.

Між тими проводами, які з'єднані між собою завдяки опрессовке, створюється найбільш якісний і надійний контакт. Щоб результат відповідав усім вимогам, необхідно дотримуватися певних правил:

1. Заздалегідь підготовлені дроти потрібно очистити від ізоляції. Підсумковий розмір зачищеного ділянки повинен максимально збігатися з довжиною використовуваної гільзи.
2. На наступному етапі провідники вставляються в гільзу на всю довжину. Її діаметр повинен відповідати сумі перетинів проводки. Вибір мідної або ж алюмінієвої гільзи залежить виключно від типу використовуваних кабелів.

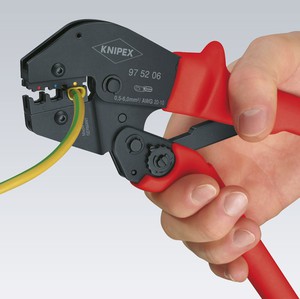

3. Коли все готово, то гільза разом з провідниками розміщується у відповідній робочій зоні і акуратно обжимается кліщами. Варто відзначити, що всі рухи повинні бути плавними, дроти потрібно притримувати, щоб вони не вислизнули з покладеного місця до кінця операції. У тому випадку, якщо обтиск буде недостатнім, кліщі не відчиняться, так як вони будуть заблоковані універсальним храповим механізмом. На фінальному етапі розблокування відбувається автоматично. Після виконаних маніпуляцій майстер отримує якісно обпресувати з'єднання, де чітко видрукуваний номер робочої зони.
4. Повністю готовий вузол ізолюється липкою ізоляційною стрічкою або ж термоусадочної трубкою.

Більші гільзи з перетином 10 або 16 мм ² можна обжимати тільки з певною періодичністю. В іншому випадку часте вплив надмірних навантажень може деформувати інструмент, через що він стане непридатним для подальшої експлуатації.

основні переваги

Багато хто вважає, що для з'єднання наконечників і проводів невеликого перерізу обтискні кліщі зовсім не потрібні, адже їх можна замінити звичайними плоскогубцями.Звичайно, такий вихід із ситуації цілком доступний, але досягти настільки високої якості як з кліщами вже не вийде. А все тому, що матриці кліщів забезпечують занадто щільне прилягання наконечника до жили, завдяки чому запобігається проникнення води і повітря. За рахунок цього можна виключити окислення металу, що особливо важливо в роботі з мідними деталями.

Під час використання плоскогубців утворюються зазори, куди легко потрапляє пил, волога і будь-яке сміття. Якість контакту буде знижено в кілька разів, а це загрожує збільшенням опору струму. Жили отримують занадто великий пережим, що порушує їх перетин. Згодом деякі з них утончатся або просто відпадуть, що знизить провідність сигналу.
