Для чого і як застосовуються плавкі запобіжники

Запобіжник – захисний елемент, який допомагає запобігти розвитку будь-якої аварії. Варіантів цього приладу існує декілька: електромеханічні, електронні, самовідтворюваними і плавкі. Останні є одним з найпоширеніших варіантів. Щоб зрозуміти, для чого застосовуються плавкі запобіжники, необхідно вивчити їх властивості та особливості використання.

загальні характеристики

Запобіжник – це одноразовий компонент, який захищає джерело струму від зайвого навантаження, будучи найслабшою ланкою в мережі. Елементи такого типу використовуються майже у всіх електромережах.

Щоб зрозуміти, як працює запобіжник, слід вивчити його будову і функції.

Цей невеликий прилад складається з відрізка дроту, який розрахований на проходження струму не вище певного значення. Якщо сила струму збільшується, то спеціальна плавкахвставка починає плавитися або навіть випаровується. Таким чином, відбувається розрив в електричному ланцюзі.

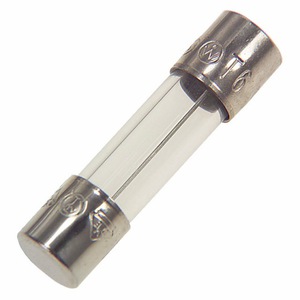

Плавкі компоненти – це надійний і дешевий спосіб захистити свою техніку. Конструкція такого захисного елемента включає в себе корпус – базову деталь, яка забезпечує підключення запобіжника до електричного кола. Виготовляється зазвичай зі спеціальних сортів кераміки або скла. Основа запобіжника – особлива плавкахвставка, струмопровідний елемент, який складається зі сплаву таких металів, як цинк, мідь, свинець і залізо.

Крім плавкого ділянки, на корпусі також розташований пристрій для управління розплавляється елементом, датчик спрацьовування, невелика табличка із зазначенням моделі і типу. Крім усього іншого, корпус має функцію камери гасіння електричної дуги.

Будь запобіжний елемент володіє спеціальним маркуванням, Яка вказує:

1. Ступінь або інтервал захисту. Наприклад, а – захист від короткого замикання, g – захист від перевантаження.
2. Вид і пристрої і основні сфери його застосування. Наприклад, G – універсальний пристрій, B – для захисту устаткування, Tr – для трансформаторів і так далі.

різновиди приладів

Плавкі запобіжники з успіхом використовуються в якості захисної апаратури серед систем електропостачання. Найчастіше їх застосовують в будинках старого житлового фонду, а також на виробництві.

Головна перевага цього приладу – низька вартість і простота в обслуговуванні. Класифікацій дуже багато і єдиної системи не існує.

Але все ж плавкі запобіжні елементи розрізняються:

1. За типом виконання – розбірні і нерозбірні.
2. за наповненню: Наповнені і ненаповнені. Найбільш часто для наповнення використовують кварцовий пісок, так як він добре гасить дугу.
3. За принцип роботи даного продукту: Напівпровідникові, низьковольтні, на середню або високу напругу. Напівпровідникові або швидкодіючі мають дуже швидкий час спрацьовування, тому дуже популярні. Низьковольтні моделі використовуються для контролю ланцюгів з напругою до 1 кВ. Видами, розрахованими на низьку напругу, користуються для захисту трансформаторів, двигунів і батарей від зайвого навантаження до 30 кВ. Що стосується промислових об'єктів, то там практикується експлуатація запобіжників, які розраховані на високу напругу.

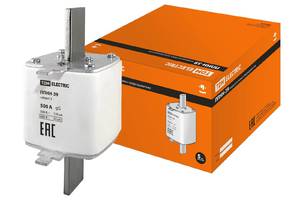

4. по виду: Вилочні, пробкові, ножові, кварцові і т. Д. Вид приладу визначається в основному сферою використання. Наприклад, вилочні використовують в автомобілях, пробкові – для приладів освітлення і малопотужних двигунів.

Переваги і недоліки

Плавкі запобіжники, як і всі прилади, які використовуються в нашому житті, мають переваги і недоліки. До позитивних якостей цього маленького, але такого важливого елемента, можна віднести:

1. Просту конструкцію, яка виключає поломку механізму.
2. Слабку швидкість дії, тому плавкі вставки використовують для вибірковості.
3. Збереження властивостей після заміни запобіжника, в той час як підгорілі контакти автомата значно змінюють характеристики захисту.
4. Відключення струму тільки в одній фазі – аварійної (якщо в асиметричною ланцюга є 3 фази). В інших фазах харчування збережеться.

Що стосується недоліків, То вони теж є. наприклад:

1. Одноразове застосування без технічного обслуговування.
2. Конструкція запобіжника, що дозволяє недобросовісним майстрам робити шунтування, що підвищує ймовірність загоряння проводки.
3. Перекіс фаз при значних токах.
4. Можливість незаконної установки запобіжника на підвищене значення струму.

Незважаючи на всі вади даних елементів, плавкі запобіжники – це незамінна деталь багатьох приладів електричної мережі. При правильному виборі елемент забезпечить захист обладнання не тільки від короткого замикання і пошкоджень, а й від загоряння і пожежі.
