Схема підключення телефону і установка розетки RJ 11

Хоча мобільні телефони одержали в останні роки широке поширення, багато людей продовжують використовувати стаціонарні апарати. Підключення телефону є простою справою, але проблеми можуть виникнути. Найчастіше ці труднощі пов'язані з великою різноманітністю використовуваних апаратів і конекторів для їх приєднання.

особливості конструкції

Сучасні телефонні апарати перевершують старі за багатьма параметрами. Вони стали більш надійними і придбали нові функції. Щоб забезпечити безперебійну роботу пристрою, повинні дотримуватися 2 умови:

• Наявність робочої лінії між абонентом і АТС.
• Можливість електричного під'єднання телефону до електромережі.

Технічний прогрес серйозно змінив конструкцію стаціонарних телефонів і способи їх підключення. Однак принцип їх роботи залишився колишнім. Телефонна розетка RJ 11 має три основних елементи:

• Корпус – найчастіше виготовлений із пластику.
• Контакти – латунні деталі, за допомогою яких забезпечується проходження електроструму.
• Клеми – потрібні для приєднання проводів.

Для захисту від випадкового замикання, контактні гнізда розетки втоплені в корпус.

види пристроїв

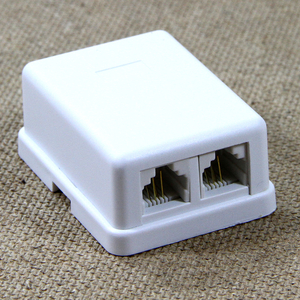

Сьогодні у продажу можна знайти не тільки однораз'емние, але і багаторознімних моделі. Процес підключення подвійної телефонної розетки не має серйозних відмінностей від установки одиночної. Існує велика кількість типів конекторів, але найбільш поширеними є такі:

• RJ 11 – використовується для під'єднання до лінійної телефонної мережі за допомогою двох провідників.
• RJ 14 – має 4 контакту.
• RJ 25 – так як містить відразу 6 контактів, то процес її підключення досить складний і краще звернутися до фахівця.
• RJ 9 – коннектор необхідний для з'єднання апарату і трубки.
• РТШК 4 – розетка старого зразка, що використовувалась в радянські часи.

У будинках максимальної популярністю користується розетка для телефону стандарту RJ 11. В офісних приміщеннях часто застосовуються RJ 14 і RJ 25.

методи установки

Підключити телефонну розетку значно простіше в порівнянні з її електричним аналогом. Однак під час установки доведеться проявити обережність і уважність. Спочатку необхідно визначитися з типом монтажу:

• Відкритий – установка проводиться накладним способом.
• Закритий – дроти приховані в стіні.

Вибираючи метод прокладки, необхідно орієнтуватися на умови обслуговування лінії, конструкцію стін, а також дизайн приміщення. Якщо важлива естетика, то накладна розетка буде не кращим вибором. При цьому вона легко обслуговується, так як її працездатність можна перевірити за кілька секунд.

Для захисту відкритої проводки від механічних пошкоджень застосовуються спеціальні кабель-канали, виготовлені з пластику. Вони бувають не тільки настінними, але і підлоговими, зовні нагадуючи плінтус. Стан провідників в них можна контролювати завдяки замикався панелям. Окремої згадки заслуговує вибір розеток, вбудованих в плінтус. Кращим варіантом стануть пристрої, лицьова частина яких щільно стикається з плінтусом.

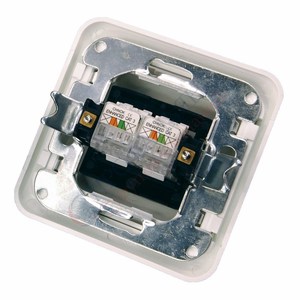

Якщо монтаж розетки виконується прихованим методом, то рекомендується використовувати кабель КСВП. Він має одну мідну жилу, а його зовнішня оболонка виготовлена ​​з білого поліетилену. Також можна застосовувати кабель ТРП.

Рекомендації по монтажу

Процес установки розетки не вимагає серйозних знань в області електротехніки. Так як в квартирах найчастіше використовуються конектори RJ 11 і RJ 12, особливості підключення пристроїв слід розглядати на їх прикладі.

Підготовчий етап

Спочатку потрібно уважно вивчити схему внутрішньої комунікації, яка має бути додана до пристрою.Під час підключення розетки RJ 11 (RJ 12) необхідно лише з'єднати провідники відповідної полярності. Якщо планується підключити розетку RJ 25, то в домашніх умовах необхідно задіяти тільки контакти 3 і 4. Іноді планується використовувати телефонний апарат застарілого зразка і в такій ситуації доведеться купити універсальну розетку. Також буде потрібно провід перетином від 0,3 до 0,5 мм.

Якщо розводка телефонного кабелю виконується прихованим методом, то має бути попередньо проштробити в стіні канал для провідника, а також вирізати отвір для монтажу розетки. Для цього використовується штроборез і перфоратор з коронкою. Однак поставлена ​​задача може бути вирішена за допомогою молотка з зубилом, але часу доведеться витратити значно більше.

підключення проводів

Телефонний кабель можна легко пошкодити, при його зачистці потрібно проявити обережність. Навіть досвідчені майстри не завжди можуть виконати оброблення кабелю з першого разу. Тому під час прокладки провідника варто зробити деякий запас по довжині. Зайвий кабель потім можна буде заховати. Для підключення розетки досить зачистити близько 4 см дроти.

Після цього необхідно розсунути жили і приєднати їх до клем коробки, орієнтуючись на схему, розташовану на лицьовій стороні внутрішнього боку. Якщо проводка виконувалася прихованим способом, то для зручності підключення проводу повинні виступати за площину стіни на 60-80 мм. Щоб перевірити полярність провідників, варто скористатися тестером. В іншому випадку телефонний апарат буде функціонувати зі збоями.

Слід пам'ятати, що напруга в готової до роботи телефонної лінії становить від 60 до 80 В. Підведені жили кабелю необхідно докласти до затиску і щільно стягнути з допомогою спеціальних гвинтів. При відкритій проводці на фінальному етапі підключення розетки досить лише закрити кришку і закріпити її на стіні. Якщо монтаж кабелю проводився прихованим способом, то потрібно переконатися у відсутності переплетення провідників в підрозетники і встановити внутрішній блок в стіну.

Коли йому буде надано бажане положення, залишається зафіксувати конструкцію за допомогою саморізів або розпірних гвинтів. На фінальному етапі потрібно замазати розчином гіпсу підрозетник і канал з провідниками. Коли гіпс придбає достатню твердість, встановлюється захисна окантовка і монтується лицьова панель.
