Монтаж і укладання інфрачервоного теплої підлоги своїми руками

Інфрачервоні системи опалення (ІК) беруть свій початок з часів римлян, які прокладали систему трубопроводів під мармуровими підлогами будинків і заповнювали їх гарячою водою. Для такої системи теплопостачання римляни використовували котел, що працює на дровах. Його обслуговували раби, нагріваючи гарячу воду. З тих пір пройшло багато століть, і технології зробили величезний крок вперед, проте принципи фунционирования ІК опалення залишилися колишніми.

Принцип функціонування ІК системи

Інфрачервоне випромінювання генерується смужками з вуглецевого волокна, які прикріплені до срібних контактним шинам, з'єднаних з мідної електричної смугою. Срібло забезпечує чудову передачу електричного струму, запобігаючи появі дуги в точках контакту. Потім компоненти щільно запаюються двома листами термостійкої поліетиленової плівки.

Переваги укладання інфрачервоного теплої підлоги:

• Заощаджує до 50% витрат на енергію в порівнянні зі звичайними радіаторними системами;
• простота установки;
• економія корисної житлової площі (близько 15%);
• теплова комфортність;
• безпеку;
• пилу.

Так, система підігріву підлоги, встановлена ​​на 19 C, забезпечує температурний комфорт такий же, як від радіатора, встановленого на 22 C.

Порівняльний розрахунок витрат

Витрати на установку ІК теплої підлоги залежать від декількох факторів:

• Розмір опалювальної площі;
• висота приміщень;
• якість ізоляції будинку;
• матеріалу покриття підлоги;
• внутрішньої і зовнішньої температур повітря.

Для наочності переваги ІК опалення порівняємо дві системи опалення – інфрачервоний тепла підлога і тепловий насос (кондиціонер).

Дані для розрахунку:

• Початкова температура внутрішнього повітря 14 С.
• Температура підігріву внутрішнього повітря 22 С.
• Середня нічна температура зовнішнього повітря + 3 С.
• Час опалення 30 днів.

Таблиця результатів

Порівняння результатів показує, що інфрачервона система опалення за витратами наближається до вартості центрального опалення (разом з монтажем) та значно нижче витрат на нагрів за допомогою кондиціонера. Якщо при цьому перейти на використання багатотарифного лічильника, то ІК опалення буде набагато дешевше центрального опалення.

Критерії вибору нагрівальної панелі

Вибір ІК панелі при інфрачервоному опаленні є ключовим. Види інфрачервоних нагрівальних елементів:

1. Мати – це комбінація нагрівального кабелю, прикріпленого до сітки зі скловолокна, що спрощує їх монтаж. Мати можна просто розстелити на підлогу, заощаджуючи дорогоцінний час. Вони мають двосторонню стрічку на нижньому боці, тому їх можна легко зафіксувати на будь-який чистої поверхні. Вони являють собою ідеальне електричне рішення для підігріву підлоги з каменю і плитки.
2. Інфрачервоні килимки – розроблені спеціально для установки під ламінат або дерев'яні покриття для підлоги. Система забезпечує комфортну і розкішну теплоту у всій кімнаті, незалежно від температури зовнішнього повітря.
3. Карбоновий інфрачервоний нагрівач. Сріблясто-вуглецевий шар наносять між двома листами 0,2-мм фольги, що нагадують дві діафрагми, за допомогою фотографічної технології. Цей шар починає нагріватися при впливі електрики, однак навіть при безперервній роботі його температура ніколи не досягає більше 50 градусів за Цельсієм. Така конструкція має десятикратну захист, пристрій може бути пошкоджено тільки при нагріванні опалювальної плівки на кілька сотень градусів, що неможливо для цих видів нагрівачів.

Такий вид нагрівача використовується для опалення приміщень і відкритих просторів.Кабельний інфрачервоний елемент, виготовлений з використанням саморегульованого проводить сердечника, захищеного вологостійким бар'єром. Він використовує модифіковану полиолефиновую оболонку (поліетилен), сполученого обплетенням із луджених міді. Ця конструкція, виконана для одноразової установки, витримує максимальну температуру нагрівання до 85 градусів і мінімальну температуру навколишнього середовища -60 ° С, яка відслужила вже 20 років.

Рейтинг інфрачервоних підлогових обігрівачів 2018

Опис повного циклу монтажу

До установці теплої підлоги слід поставитися серйозно. Той факт, що лінолеум має низьку провідність, яка значно знижує ефект нагрівання, вимагає особливих нагрівачів. Потрібно вибирати тонкий лінолеум. Він при нагріванні може створювати шкідливі речовини, тому під ним температура повинна бути не більше 30 С. Для цих видів підлог застосовують нагрівальну плівку з ІК елементами.

Техніка безпеки при виконанні робіт

Для успішного виконання робіт необхідно дотримуватися наступних правил безпеки:

1. Перед установкою важливо перевірити і зафіксувати опір кожного опалювального елементу ІК (ІКЕ) за допомогою цифрового омметра і порівняти ці свідчення з базовим опором, зазначеним заводом виробником.
2. Перед виконанням електричних з'єднань переконайтеся, що харчування вимикача на ІКЕ відключено.
3. Не встановлюйте ІКЕ на стіни, під стінами або перегородками або в місцях, де вони будуть покриті меблями.
4. Підлогові ІКЕ повинні бути розраховані на використання з електричною системою підігріву підлоги.
5. Чи не згинайте і не деформуйте нагрівальні ІКЕ.

Необхідне обладнання

Для самостійного монтажу знадобиться наступне:

• рулони інфрачервоного статі відповідно опалювальної площі;
• дві кліпси – для прикріплення контактів на кожен рулон;
• один термостат на кожну кімнату;
• що відображає тепло матеріал;
• пластикова плівка;
• електричний кабель;
• скотч, ніж, степлер, клей і ізоляційна мастика.

Опис процесу установки

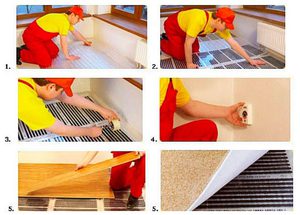

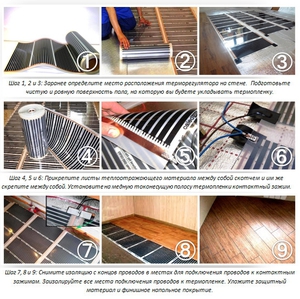

Для успішного монтажу, всі дії необхідно виконувати послідовно:

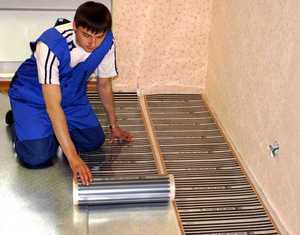

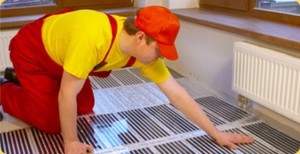

1. Монтаж інфрачервоного статі. Нагрівальний елемент може бути розміщений на будь-якому стандартному підлозі, якщо він плоский, гладкий і вільний від виступів, таких як цвяхи, шурупи і т. Д.
2. Розрахункові зазори при монтажі ЕІК повинні бути не менше 15 см між краєм килимків і периметром приміщення або стін. Електрична проводка в підлозі повинна знаходитися на відстані не менше 5 см від ЕІК.
3. Розташування термостата, зазвичай розміщують поблизу силових проводів.
4. Підготовка робочого місця. Перед початком роботи переконайтеся, що місце роботи вільно від сторонніх предметів і сміття. Цвяхи, шурупи та інші гострі уламки можуть пошкодити килимки. Будь-які ЕІК, які тим чи іншим чином пошкоджені, повинні бути замінені.

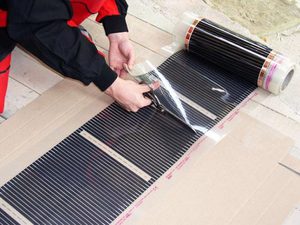

5. Установка ЕІК. Інфрачервона плівка розмотується, так що мідна смужка знаходиться внизу. Плівку обрізають між розділами, щоб не зіпсувати графитную стрічку.
6. Установка додаткових силових модулів по проекту.
7. Установка електричної коробки і електричних проводів.
8. Установка датчика термостата. Відріжте область підкладки, щоб він повністю зрівнявся з килимком. Встановіть датчик на підкладку в області на відстані не менше 2,5 см від будь-якої чорної смужки нагрівального килимка.

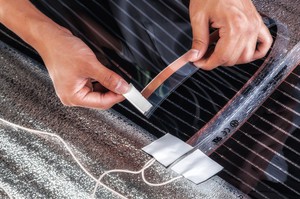

9. Підключити електричні дроти по схемі.
10. Повісті візуальний огляд на предмет пошуку будь-яких ознак пошкодження ІКЕ або електричних проводів, які могли виникнути під час установки. Якщо будь-яка частина ІКЕ виявиться пошкодженою, замініть весь килимок.
11. Провести тест електронних схем. Для виявлення коротких або розімкнутих ланцюгів повинна бути проведена перевірка опору на проводах кожного килимка за допомогою цифрового омметра, якщо опір вище, ніж вказано заводом виробником, то це пошкоджений елемент.Необхідно його замінити, знову оглянути всю проводку на наявність пошкоджень або ослаблених з'єднань і повторити перевірку. Якщо показання опору дорівнює 0, це означає коротке замикання в ланцюзі.
12. Перевірте шлях проходження проводки і переконайтеся, що дроти не пробиті або пошкоджені іншим чином.

Випробування системи інфрачервоного опалення

Щоб переконатися в справності встановленої системи, Перед введенням в експлуатацію потрібно провести тестовий запск опалення:

1. Увімкніть вимикач і відрегулюйте термостат, щоб система почала нагрів.
2. Після того як система пропрацює протягом декількох хвилин, проведіть рукою по нагрівальних ЕІК, вони повинні бути теплими.
3. Якщо ЕІК не нагріваються, двічі перевірте всю проводку і повторіть електричні випробування, зазначені вище (після виключення живлення на вимикачі).
4. Необхідно пам'ятати, що килимки створюють низький, комфортне тепло і призначені для обігріву підлоги, а не повітря. Якщо під час установки кімната переохолоджена, ймовірно, що килимки не відразу стануть теплими на дотик, тому при випробуванні доведеться покладатися тільки на виміри електричного опору або на дані інфрачервоного термометра.

Підключення ІК теплої підлоги – досить складний процес, і щоб не зіпсувати дороге устаткування, краще цю роботу доручити кваліфікованому персоналу, що має відповідні групи допуску для роботи в електроустановках.

Як випливає з вищесказаного, використання інфрачервоного тепла при низьких температурах теплоносія забезпечують дуже зручне і ефективне тепло в житлових приміщеннях. Тепло від нагрітої поверхні підлоги створює природне випромінювання, яке забезпечує більш рівномірне тепло в будинку, ніж це може бути досягнуто іншими способами нагрівання.

Переваги цього виду опалення очевидні, Але слово «випромінювання» часто лякає людей. Дійсно, є деякі види електромагнітного випромінювання, які можуть бути небезпечні для людей і тварин, наприклад, ультрафіолетові і рентгенівські промені. Видиме світло (який ми бачимо на власні очі) також є типом електромагнітного випромінювання, однак він, як і інфрачервоне випромінювання, на 100% безпечний!
