Зачистка кабелю ножем для зняття ізоляції з п'ятою і без неї

В арсеналі інструментів кожного поважаючого себе електрика і просто доброго господаря обов'язково повинні бути ножі для зняття ізоляції. Це або покупні специфічні пристосування, або домашні саморобки, головне, щоб вони якісно виконували свою функцію. Крім того, справа навіть не в виробника ножа, а в самого майстра – досвідчений професіонал зможе впоратися з зачисткою дроти будь-яким інструментом якісно і швидко.

різновиди пристосувань

Існує величезна кількість різних інструментів зі своєю специфікою. Те ж стосується і ножів для зняття ізоляції з кабелю. Всі пристосування цього роду можна розділити на дві великі категорії:

• Для зняття зовнішньої ізоляції.
• Для зачистки від внутрішнього ізоляційного шару.

Ці різновиди принципово відрізняються один від одного, хоча можна, звичайно, використовувати і звичайний кухонний ніж, якщо робота ведеться в екстремальних умовах при нестачі необхідних інструментів.

Спеціальний ніж з п'ятою

Для зняття ізоляції зовнішньої найчастіше користуються інструментом зі спеціальною п'ятою. Це специфічний ніж, який не можна застосувати ні для яких інших робіт. Саме тому його придбання буде вигідно в першу чергу професійному електрику, Який регулярно стикається з подібними процедурами. Для домашніх майстрів-любителів покупної інструмент має досить високу ціну, а частота його застосування в господарстві зовсім не виправдає витрату на його покупку. З цієї причини іноді ніж для оброблення кабелю виготовляють вручну з підручних матеріалів.

огляд інструменту

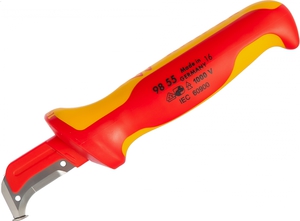

Зовнішній вигляд пристосування з п'ятою, купленого в магазині, обіцяє високий рівень зручності у використанні. Ніж оснащений прорезіненой руків'ям, що дозволяє міцно утримувати його в руці. До того ж на гумовому покритті є спеціальні насічки, завдяки яким воно не ковзає і добре лягає в долоню. Благотворно впливає і ергономічна форма багатьох моделей.

Лезо таких ножів зроблено з якісної сталі, а також воно двосічне, що полегшує розпускання ізоляції в обидві сторони – від себе і до себе. На його кінці приварена невелика пластинка, іменована п'ятою, що дозволяє безпечно зачистити кабель, не пошкодивши внутрішньої обмотки. Її розмір варіюється в залежності від товщини дроту – ніж з широкою п'ятою підійде тільки під товстий багатожильний кабель, А ось інструментом з маленькою можна зняти ізолюючий шар з будь-якого проводу. Тому другий варіант, звичайно, універсальніше.

Єдиний мінус таких ножів для зачистки проводів – це їх ціна. Для домашніх електричних робіт, які трапляються не так вже й часто, такі пристосування будуть невиправдано дороги, адже їх середня ціна коливається в діапазоні 1000-1500 рублів. А ось для електриків придбання окупить себе в найкоротші терміни, дозволивши швидко і професійно знімати ізоляцію з плоского кабелю.

Слід зауважити, що ніж з п'ятою призначений виключно для зачистки саме плоских кабелів. Пристосувати його, звичайно, можна під будь-який тип перетину, однак при обробленні круглого кабелю є великий ризик пошкодити внутрішні струмопровідні жили.

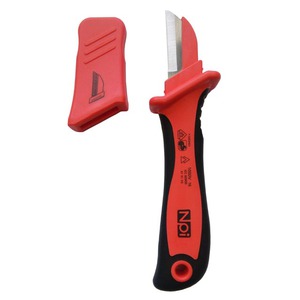

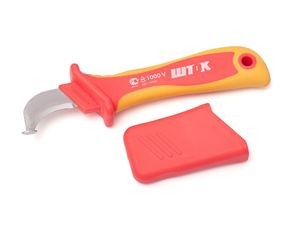

У продажу є ножі і без п'яти. Вони виглядають, як і звичайні, або ж мають невелику гаком. Це теж дуже зручним для користувачів, так і ціна на такі моделі значно нижче, однак їх використання збільшує ризик пошкодження інших шарів ізоляції.

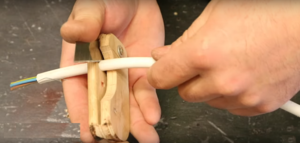

Виготовлення своїми руками

Щоб обійтися без великих витрат, можна виготовити ніж для зачистки кабелю самому з підручних засобів. Кожен майстер використовує свої матеріали, які можна знайти в гаражі або коморі. Однак приблизний набір всього необхідного буде виглядати так:

• Леза від канцелярського ножа.
• Зручна рукоятка, наприклад, від стамески, або просто дерев'яний брусок, добре лежить в руці. Можна використовувати металевий профіль, в який вставляють брус трохи меншого перетину.
• Бормашина або міні-дриль.
• Відрізний алмазний міні-диск для дрилі.
• Припій і паяльник.

В першу чергу на кінчику канцелярського леза бормашиною з алмазним мікродиски виточується своєрідна ніжка для майбутньої п'яти, в якій випилюється отвір за розміром цієї самої ніжки.

Лезо заточується з іншого краю, потім надівається п'ята і ретельно припаивается за допомогою паяльника. Після пайки потрібно добре закруглити і відшліфувати її поверхню, щоб в процесі роботи вона не могла пошкодити внутрішні шари ізоляції, а також для поліпшення ковзання в товщі дроти.

Після виготовлення заготовки приступають до рукояті. У дерев'яній рейці пропілівают тонке плоске отвір, в яке вставляють саме лезо. Далі брусок засовують в алюмінієвий профіль і фіксують гвинтом для надійності кріплення. На цьому етапі роботу по самостійному виготовленню інструменту електрика можна вважати завершеною.

Якщо в якості исходника береться стамеска або різак, то кількість кроків роботи значно зменшується – вони йдуть з уже готовою зручною ручкою, тому залишається тільки обробити ріжучу частину і припаяти п'яту.

Використання стрипер

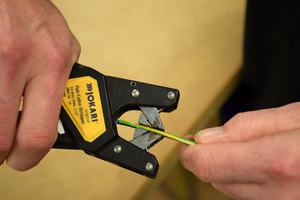

Для кабелю круглого перетину різного діаметру застосовуються спеціалізовані інструменти – стріппери. Вони нагадують плоскогубці з отворами різного розміру. Провід вкладають в найбільш підходяще і притискають рукояті. Зовнішня ізоляція надрізається і легко стягується з внутрішніх жив.

Використання Стрипер сильно зменшує ймовірність порушення цілісності внутрішнього ізолюючого шару, але тільки за умови правильного вибору діаметра отвору. Якщо підібрати більше, ніж товщина кабелю, то зняти ізоляцію не вийде, а набагато менше проріже кілька шарів обмотки.

Зняття внутрішньої ізоляції

Після зачистки від зовнішнього шару зазвичай потрібно зняти і частина внутрішнього, наприклад, для припаювання до плати або прикручування до клем. Ця процедура трохи складніше, тому що під внутрішньої обмоткою кабелю найчастіше ховається багатожильний провід, що складається з тонких мідних дротів, скручених разом. При знятті з нього ізоляції можна порізати і частина цих жилок, що негативно позначиться на якісних характеристиках всього кабелю.

Найпростіше користуватися так званими знімачами або кліщами, призначеними спеціально для цих потреб. Однак можна скористатися і Стрипер. Крім того, досвідчені електрики можуть зачистити провід будь-яким підвернувся під руку ножем, не пошкодивши жили.

Таким чином, знімати ізоляцію з кабелю можна з використанням як спецінструменту (покупного або саморобного), так і підручних засобів. Але важливо пам'ятати, що спеціальні ножі гарантують якість, Однак якщо роботи з розбирання проводів проводяться рідко, то купувати дорогі пристосування немає сенсу. В цьому випадку можна спорудити аналоги самостійно або скористатися звичайним ножем.
