Реле контролю фаз: схема підключення системи
Останнім часом широко використовується імпортне електрообладнання, на якому позначається неякісне електрозабезпечення мережі живлення і його правильність підключення. Такі несправності, як обрив фаз, перекіс струму і напруги негативно позначаються на дорогому обладнанні або ж повністю виводять його з ладу.
При роботі з трифазними асинхронними електродвигунами необхідно дотримуватися правильність підключення, так як при неправильній фазировке відбудеться обертання в протилежну сторону, що чревате наслідками і виходом з ладу механічних елементів системи. Для усунення подібних ситуацій необхідно ввести додатковий захист у вигляді блоку реле контролю фаз. При використанні в системах такого пристрою значно підвищується безпека електричних установок, що запобігає виходу з ладу електрообладнання.

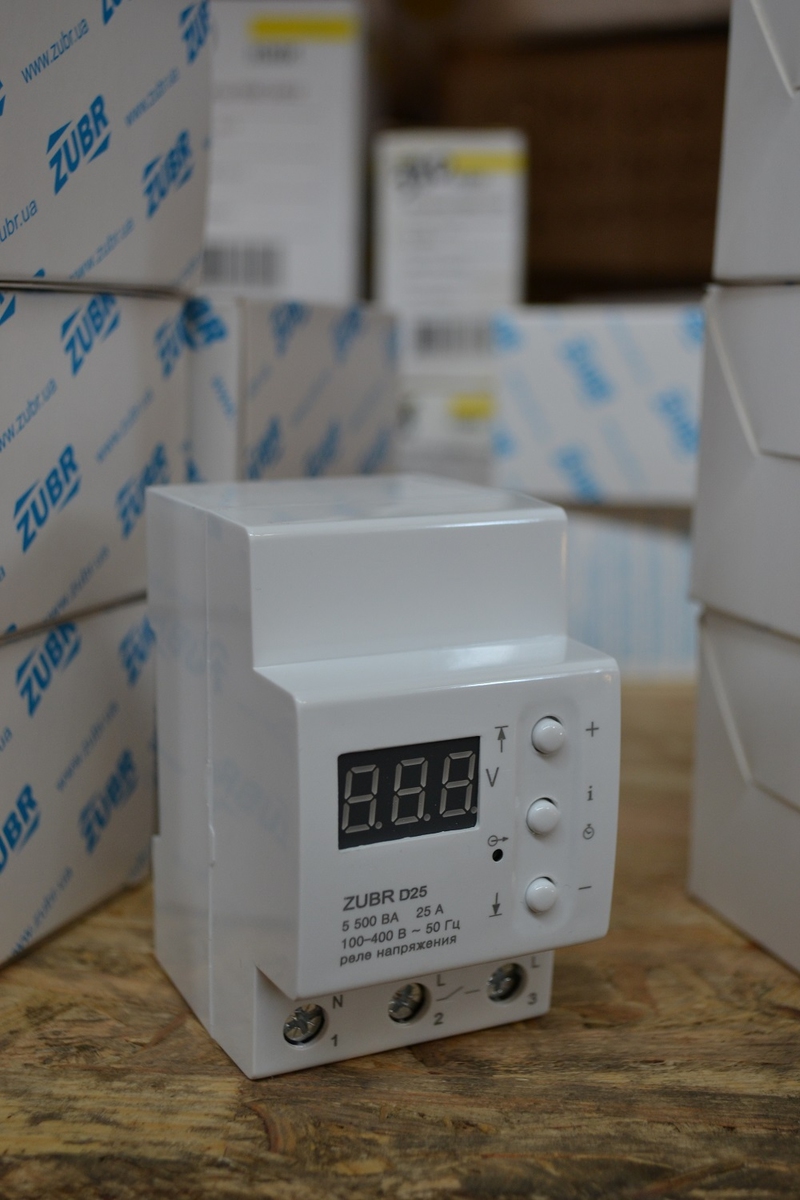

призначення приладу
Основне застосування реле отримало в автоматизованих системах управління. Основним призначенням його є забезпечення спостереження за наявністю симетрій напруг кожної з фаз, порядок їх чергування в трифазній мережі, захист від обриву однієї з фаз і недопущення асиметрії фазних напруг.
Може виконувати роль захисту електрообладнання при аварійній ситуації.
Пристрій володіє автоматичним режимом самоповороту в разі відновлення працездатності електричної мережі після аварійного відключення електрообладнання. Внутрішня електронна схема відстежує за параметрами електромережі.
При нормальних параметрах електропостачання включається вбудоване електромагнітне реле, яке підключає напруга до електричних споживачам. У разі відхилення електричних параметрів від норми внутрішня схема управління подає сигнал для відключення пристрою, а при відновленні параметрів в норму відбувається відновлення живлення до навантажень.
аварійні ситуації

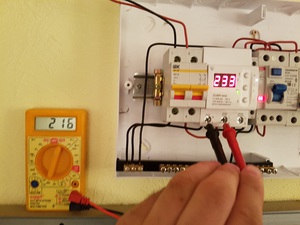

При обриві двох або трьох фаз одночасно пристрій контролю відключається миттєво. Пристрій постійно контролює напругу в електромережі і передбачає наступні аварійні ситуації:
- Обрив однієї з фаз;
- При перекосі, в разі несиметричного або симетричного напруги на виході з допускаються параметрів;
- Неправильна черговість підключення.
Типи пристроїв контролю обриву фаз
Вітчизняний виробник випускає безліч різних типів пристроїв захисту як для трифазного, так і однофазної мережі. Найпоширенішими є реле з серії ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. Такі пристрої розраховані для роботи в наших електромережах, де кожен тип пристрою знаходить своє призначення і область застосування.
Пристрій ЕЛ-11Е виконує контролювання величини напруги і виконує функцію захисту генераторів і джерел живлення. ЕЛ-12Е виконує функції про стеження за порядком чергування фаз і асиметрії напруги між фазами. Застосовується для захисту електродвигунів з потужностями не більше 100кВт, і обертанням в одному напрямку. ЕЛ-13Е використовується для захисту від перекосу фаз асинхронних двигунів потужністю не більше 75кВт.
Час спрацювання таких пристроїв із серії ЕЛ – 0,1 с, 0,15 с, 0,5 с і можливістю регулювання затримки від 0,1 с до 10 секунд. Затримка дає можливість уникнути помилкових спрацьовувань, створених від перешкод в електромережі.

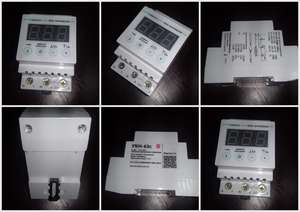

Всі типи пристроїв захистів мають на лицьовій стороні корпусу індикацію нормального і аварійного режиму мережі. Функціонально складається з вузла управління, який використовується в якості вимірювального пристрою, і виконавчого (силового).
Вузол управління здійснює за стеженням стану електричної мережі і має регулювання:
- Установка нижнього і верхнього порогів по напрузі;
- Установка затримки спрацьовування.
Силова частина складається з електромагнітного реле, контакти якого використовуються в якості комутації навантажень електричної мережі.
Схема підключення
Пристрій має клеми (L1, L2, L3) які підключаються до трифазної напруги. Нульовий провід в таких моделях зазвичай не виводиться. Для ланцюгів управління використовується близько шести робочих клем. Використовуються дві пари контактів, одна з яких є переключающей ланцюга магнітного пускача, а друга використовується в ланцюгах управління електрообладнанням.
Різні моделі реле можуть мати свої конструктивні особливості підключення, тому рекомендується використовувати документацію. Під час налаштування пристрою можна зіткнутися з різними варіантами регулювання і настройки.

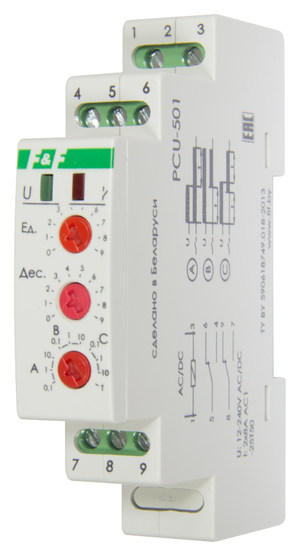

Простіші моделі використовує один або два потенціометра, а у моделей з верхньої лінійки є розширені елементи настройки.
Найчастіше зустрічаються блокові мікровимикачі, Що знаходяться на друкованій платі в окремій ніші. Установка перемикачів в певне положення створює задана конфігурація. Необхідні параметри встановлюються за допомогою потенціометрів або мікропереключателей для заданих значень захисту.
