Збірка і монтаж електрощита своїми руками

Будь-яке житло, офісні чи виробничі приміщення обладнані безліччю споживачів електроенергії. Для того щоб вона дійшла до кінцевої точки, створюється і прокладається схема електроживлення об'єкта. Перед початком прокладки будь проводки кабелів визначається місце для монтажу розподільного щита, який є серцем для енергетичної кровоносної системи. Він виконує захисну, обліковий і розділяє харчування на потоки функцію.

призначення електрощита

Всі електротехнічні вироби, що відносяться до такого виду, будь то головний, розподільний або груповий, служать одним цілям:

• Забезпечення отримання електрики з вступного джерела.
• Поділ потоків напруги по окремих лініях.
• Чітка і своєчасна реакція на несправності в мережі.
• Захист від ураження струмом.
• Деякі пристрої виконують облікову функцію.

Ці завдання покладені на досить компактне пристосування, укомплектований необхідними пристроями. Всі правила і вимоги до нього регламентуються ГОСТом і ПУЕ.

Формування електричних ліній

Поділ схеми електропроводки на окремі групи переслідує кілька цілей. По-перше, це чіткість і селективність в реагуванні пристроїв захисту. Це дозволяє знеструмити в разі несправності не весь об'єкт, а тільки аварійний. По-друге, розподіл потужностей дозволяє знизити витрати на проведення електромонтажних робіт шляхом вибору кабелю меншого перетину.

Є кілька рекомендацій по розділенню електропотоков:

• В окрему групу збираються енергоємні споживачі з індивідуальної потужністю понад двох кіловат. Це підключення автоматичних пристроїв для прання і миття посуду, електродуховок, бойлерів. Монтаж ведеться гнучким кабелем не менше двох з половиною квадрат перетином і приєднується до шістнадцяти приміщення повинна бути захищена автомату.
• Якщо є більш потужні споживачі, для них виділяється окрема живить нитка і група в РЩ. Перетин кабелю збільшується до чотирьох квадратних міліметрів, автоматичний вимикач – до 20 ампер.
• Зварювальні апарати вимагають установки окремого поста з автоматом номіналом не менше 32 ампер і перетином кабелю від шести квадрат в міді.
• Для кожного приміщення виконуються лінії розеток. Якщо існує заземлюючий контур, проводка ведеться трижильний кабелем перетином 1,5-2,5 квадрата. Номінал автомата підбирається з розрахунком кількості і потужності майбутніх споживачів. Як правило, 10 ампер вистачає.
• Освітлення також ведеться окремо. Із застосуванням новітніх світлодіодних приладів навантаження на таку повідця істотно знизилася, тому кабель вибирають з перетин жили до 1,5 квадрат, автомат 6 ампер. Всі вимоги також викладені у відповідних документах.

різновиди пристроїв

По частині матеріалу, використовуваного при виготовленні, це метал і пластик. Пластикові легше і біліше привабливі на вигляд. Металеві більш надійні. З впровадженням нових технологій фарбування дизайн залізних шаф помітно покращився і вписується в інтер'єр сучасного житла.

За методом установки вони бувають зовнішніми і вбудованими. Навісні шафи займають більше місця. Серед виробників широко представлена ​​продукція Легран, Шнайдер Електрик, Інтерелектрокомплект. Практично все обладнання виготовляється в нашій країні на високотехнологічному обладнанні.

Комплектуються щити шинками PE і N для землі і нуля, а також DIN-рейкою, на яку ставляться автомати, УЗО, лічильники.

Розробка принципової схеми

Будь-яке серйозне починання стартує зі складання плану. В цьому випадку розробляється однолинейная схема расключеніе електричного щитка. Це можна зробити самому, маючи навички електромонтажу, але краще звернутися до фахівця.На такому кресленні кількість вертикальних ліній відповідає числу виділених груп. На малюнку вказуються також подібні пристрої:

• Вступне автоматичний пристрій. Його номінал розраховується виходячи з номіналів всіх вхідних автоматичних вимикачів з резервом в 20 відсотків.
• Ввідний пристрій захисного відключення. Його також вибирають із запасом за номіналом.
• Групові автоматичні вимикачі та УЗО.
• Рубильник відключення навантаження.

Всі електротехнічні пристрої позначаються умовними знаками, запропонованими ГОСТом із зазначенням їх характеристик.

Комплектуючі для монтажу

Для повноцінного забезпечення житла енергоресурсами, оптимальним захисним комплексом і системою обліку необхідно сформулювати вимоги до складу обладнання всередині щита.

вибір корпусу

Для невеликих квартир найкраще підійде установка прихованого розподільного пристрою. Матеріал виготовлення та дизайнерські вишукування в цьому випадку ролі не грають.

Для житла, обладнаної великою кількістю енергоємної техніки і відповідно розгалуженою мережею проводів, непогано придбати шафа з розбірними стінками і знімними DIN – рейками. Довжина такої рейки повинна забезпечувати установку всіх пристроїв з запасом на ймовірні додаткові підключення в майбутньому.

Прилади захисту і відключення

Будь-який пристрій, що входить до складу шафи розподілу харчування, підбирається за відповідними характеристиками:

• Швидкість реагування для автоматів.
• Величина відключає струму для УЗО.
• Номінал по силі струму.
• Для контакторних пристроїв частотна характеристика для спрацьовування.

Все обладнання підбирається конкретно по кожній групі споживачів. Головне, щоб вони були гармонійні. Дисбаланс на користь лінійних вимикачів призведе до аварійної ситуації на всьому об'єкті. Це пов'язано з підвищеним порогом спрацьовування вступної апаратури і великим часовим інтервалом на відсічення.

Незалежне групове відключення забезпечує селективність захисту. Це досягається двома способами. По-перше, номінальний струм автоматів нижнього рівня, групових, повинен бути менше, ніж у вступного. По-друге, якщо в складі групи є автомати однакового номіналу, то швидкість спрацьовування нижчого пристрою повинна забезпечувати його першочергове відключення.

При виборі характеристик УЗО потрібно відштовхуватися від того, що цей пристрій досить дороге і встановлювати його треба в комплексі з автоматичним вимикачем, дані якого дозволяють забезпечити його відключення раніше. Включення в схему електроживлення рекомендується для наступних приміщень:

• Санітарно – технічні кабіни.
• Окремі лінії для потужних споживачів енергії.
• Кімнати для дітей.

Для таких споживачів підійде УЗО з показниками від 10 до 30 міліампер. Для захисту від пожежі рекомендується ставити модифікації з струмом спрацьовування в діапазоні від 100 до 300 міліампер.

додаткові пристосування

Як правило, в комплекті вже є мінімальний набір для монтажу. Однак під індивідуальні потреби підготувати обладнання неможливо. Доведеться дещо докупити самостійно.

Найнеобхідніший аксесуар – це DIN-рейка. На неї кріпиться основне і допоміжне обладнання. Вона може бути одна або кілька, все залежить від масштабності проекту. За місткості вона повинна узгоджуватися з габаритами щита і кількістю пристроїв. Необхідний резерв. Для забезпечення ізоляції від корпусу планки кріпиться через спеціальні діелектричні прокладки.

Також вимагають ізольованою установки різні клемники для з'єднання струмоведучих частин. Вони повинні забезпечувати надійне приєднання провідників. Добре, якщо вони закриті прозорою кришкою для захисту від випадкового дотику. Через неї можна побачити нагрів сполук в разі ослаблення клемних затискачів. Існують моделі для монтажу на DIN-рейку.

Для об'єднання декількох проводів в групу для подальшого підключення до одного приєднання є спеціальні двох і більше позиційні обтискні наконечники.

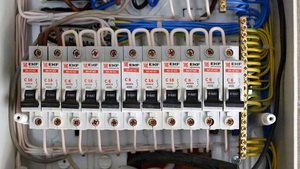

Придбанням спеціальних гребінок можна підключити декілька пристроїв до одного джерела живлення. Вони прості в монтажі, забезпечують надійне контактне з'єднання і економлять місце в щитку. А також їх застосування дозволяє наочно побачити всю схему, що складно простежити при великій кількості проводів.

Етапи та правила складання своїми руками

Перед початком збирання електрощитка своїми руками 220 В або 380 В необхідно створити всі умови для комфортної роботи. Необхідно перевірити наявність інструменту і повного комплекту обладнання, кріплення, кабельної продукції. Підготувати ліхтар із зарядженим елементом живлення. Потрібно перевірити схему і визначити відповідність картинки з виведеними проводами.

Роботи з монтажу щита розподіляються на кілька етапів:

• Попередні роботи. Це все операції по безпосередньої підготовки до установки електрощита. Для цього:
  • Виймаються пробки, просверливаются додаткові отвори (за потребою).
  • Демонтується двері та стінові панелі, які будуть заважати. Встановлюються всі рейки і клеммник.
  • Прикручуються петлі для монтажу.
• Далі прикидається відповідність шафи підготовленого місця. З метою зручності монтажу всі пристосування, які можна встановити, монтуються на свої місця, тому що в підвішеному ящику виробляти такі роботи незручно.
• Підгонка відходять проводів. Перед установкою щита треба перевірити відповідність їх кількості і проміряти необхідну довжину. Залишається невеликий запас і зайве обрізається. Заводить їх зазвичай знизу, але при великій кількості частину проводів можна просунути і зверху.
• Потім знімається зовнішня ізоляція. На проводи попередньо можна нанести додаткове маркування кольоровим скотчем. Це дозволить уникнути помилок в фазировке.
• Перед монтажем ящика заводяться дроти, включаючи введення. Розподілити їх необхідно в тому порядку, в якому вони будуть підключатися.
• Потім шафа встановлюється в постійне положення. Кріплення всього обладнання проводиться в суворій відповідності зі схемою.
• Спочатку встановлюється ввідний обладнання, потім лічильник, УЗО з автоматами і групові вимикачі.

Приєднувати кабелі необхідно по порядку. З якого боку це робити значення не має. Потрібно дотримуватися деяких правил:

• Всі дроти при монтажі електрощитка своїми руками укладаються горизонтально і вертикально.
• Вигини – під кутом 90 градусів.
• Жили оголюються приблизно на 10 міліметрів.
• На гнучкий провід обжимають наконечники.
• Всі з'єднання щільно простягаються.
• За неписаними правилами введення підключається зверху, споживачі знизу.
• Чи не зачищені області проводів не повинні зажиматься в клемник.
• Для зручності монтажу і подальшої експлуатації групи проводів потрібно зібрати в джгути і зафіксувати пластмасовими хомутами.

Підключення харчування на ввідний пристрій виробляється після повного зняття напруги і перевірки індикатором. Жили міцно простягаються на клемах. Якщо є землі контакт підключається на окремий клеммник. Після вступного автомата приєднується пристрій обліку і далі по групах.

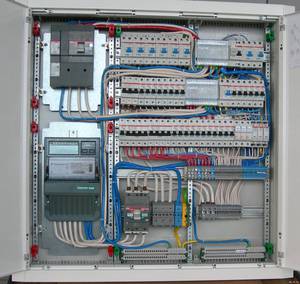

На заключному етапі збирання електричних щитів необхідно візуально перевірити правильність всіх підключень, відсутність зайвих проводів і якість контактів, посмикати їх рукою. Після цього подається харчування по черзі на кожну групу. Тестування УЗО проводиться шляхом натискання на кнопку і перевірки відсутності харчування у відповідній групі. Якщо не виявлено проблем або після їх усунення та повторної перевірки, всі зняті деталі повертаються на місце і проводиться включення напруги на повне навантаження.

Правильний монтаж і підбір відповідних комплектуючих гарантує безаварійну експлуатацію енергосистеми житла. Від цього залежить не тільки комфортне проживання, а й збереження здоров'я, а то й життя людини.
