Як правильно зробити монтаж своїми руками інфрачервоного теплої підлоги під плитку – поради експертів по установці

Популярність інфрачервоного статі зростає за рахунок його переваг над іншими варіантами. Завдяки сучасним технологіям укладання ІК статі стала можливою і під плиткою.

Інфрачервона підлога виступає в якості надійного джерела тепла. Сучасні технології укладання дозволяють зробити його установку навіть під кахель. Такий варіант обігріву настільки популярний, що зустрічається в квартирах, приватних будинках і на дачах. Для монтажу використовується одна з технологій укладання – мокра або суха, які прийшли до нас з-за кордону. Кожен зможе оцінити особливості методик і вибрати відповідну. При цьому роботи настільки прості, що їх легко зробити своїми руками, слідуючи чітким планом.

Чи можна укладати теплий інфрачервоний або плівковий підлогу під плитку?

Керамічна плитка без додаткового підігріву буде холодною. Якщо раніше плівка кріпилася до підстав, які не вимагають фіксації до цементної стяжки, то тепер представлено кілька методик, що дозволяють обійти це правило. Укладати тепла підлога інфрачервоний під плитку можна навіть власними зусиллями, дотримуючись чіткої інструкції.

Способи монтажу ІК покриттів під кахель

Методика укладання ІК під кахель відрізняється від процесу укладання під ламінат. Причина тому – погане зчеплення клею з матеріалом нагрівального елементу. Існує дві технології укладання:

1. Суха: довгий термін експлуатації теплої підлоги, листи СМЛ водонепроникні, нагрівальна плівка під надійним шаром захисту.
2. Мокра.

«Сухий» метод

Необхідно забезпечити підкладку з одного матеріалу – рулонної пробки товщиною 2 мм, пінополістиролу, изолона. Такий матеріал прокладається всюди, навіть там, де не буде нагрівального елементу. Наступний шар – поліетиленова плівка.

ГВЛ укладається в один або два шари, діяти необхідно акуратно, щоб не пошкодити графітові смуги. Щоб забезпечити кріплення ГВЛ використовуються дюбелі і раніше просвердлений отвір. Залишайте термошов – зазор між стіною і плиткою.

«Мокрий» метод

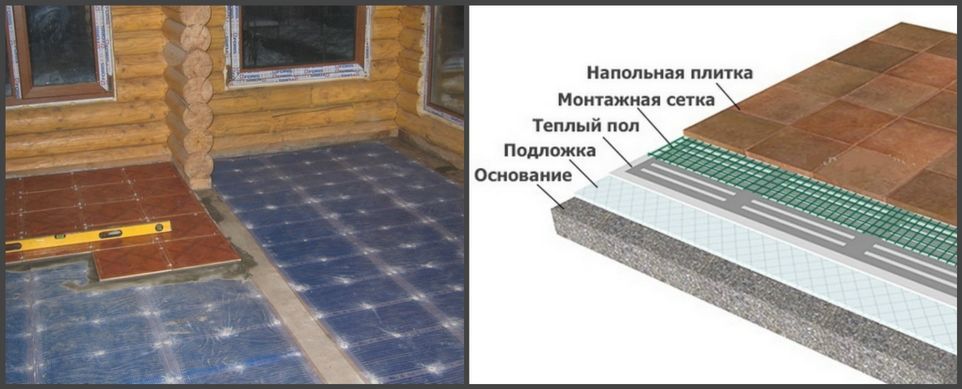

Підкладкою служить теплоотражающий матеріал, який розрізається на смуги згідно ширині термоплівки. При укладанні підкладки дотримується відстань від стіни 15-20 см

Армування бетонної стяжки здійснюється із застосуванням малярської сітки. Кріпиться вона до термопленке в місцях розрізу і по краях. Завершальним етапом стане нанесення «бетоноконтакті» і стяжки в 5мм для заповнення технологічних отворів. Потім наноситься клей і фіксується плитка.

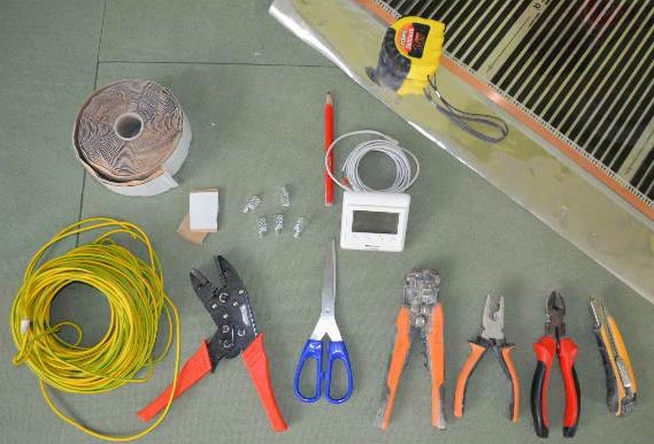

Що потрібно для укладання своїми руками: інструменти

Перш ніж приступити до установки теплої підлоги, необхідно підготувати всі матеріали та інструменти:

• Нагрівальна плівка.
• Кабель для підключення до мережі.
• Підкладка.
• Поліетиленова плівка, сітка.
• Терморегулятор.
• Дюбеля.
• Інструмент для створення отвори під дюбеля, а також кусачки, викрутка, плоскогубці, ножиці і монтажний ніж.
• Будівельний скотч.

етапи монтажу

Слідуючи чітким планом, кожен зможе провести якісну установку інфрачервоного статі, в чому буде впевнений. Для цього буде потрібно мінімум витрат часу і сил. Процес установки проходить в кілька етапів: підготовчий, пристрій теплоізоляції, розмітка для розташування елементів конструкції підлоги, сам монтаж і підключення, що дозволяє перевірити роботу ІК статі.

Підготовка підлоги поверхні

Підготовчий етап можна умовно розділити на кілька завдань: підбір матеріалів ущільнювача, склад схеми укладання, підбір потужності системи.

Основні матеріали, які використовуються в якості утеплювача:

1. Спінений пінополістирол використовується для влаштування підлоги по грунту або над холодним підвалом. В ідеалі шар повинен становити 50-100 мм.
2. Екструдований спінений пінополістирол ідеально підходить для цементно-піщаної стяжки.
3. Підкладка з спіненого поліетилену підходить для монтажу над теплим приміщенням. Рекомендована товщина 3-10 мм.

Проводиться розмітка статі, з урахуванням, що в місцях установки масивних меблів, інфрачервона плівка не встановлюється. Розмітка дозволить прорахувати правильну кількість необхідного будівельного матеріалу, продумати місце розташування температурного датчика і терморегулятора.

Вимоги до плитки і її товщині, матеріалу

Плитка жебрати по призначенню матеріалу, дизайну і т.д. В іншому слід звернути увагу на такий матеріал, як граніт і керамограніт, який легко витримає навантаження і перепади температур. Його ж використовують в коридорах і на терасах. Товщина плитки підбирається з урахуванням навантаження. Для інтер'єру підійде 9-11 мм, якщо установка проводиться в гаражі або балконі, то 12-16 мм.

Плівка метрової ширини може використовуватися по максимально можливій довжині в 6 метрів. Таку відстань пояснюється можливістю навантаження на мідну шину плівки. Укладаються плівки встик, відстань між смугами максимум 5 см. Моделі з позолоченим покриттям з іншого боку посилюють іонізуючий ефект, але обійдуться дорожче класичних варіантів.

Вимоги до проведення

Провід з'єднується з термодатчиків в місці закінчення гофрованої труби. При підключенні проводки варто враховувати обмеження по навантаженню:

1. ПВ3-1,5 – при максимальному навантаженні 15 А (3,3 кВт).
2. ПВ2-1,5 – з максимальним навантаженням 25 А (5,5 кВт).

Для ізоляції всіх з'єднань, пайки, контактних кліпс використовується бутилова стрічка або термостійкий изолента. Стрічка розрізається на шматочки заздалегідь для більш зручної роботи.

Монтаж теплового елемента

Для управління температурою теплого підлоги необхідно встановити терморегулятор. Для нього варто підготувати місце, розміщується він стаціонарно або підключається до розетки. Враховуйте, що довжина проводу внесений моделі становить 2-3 метри, його ж слід розмістити на висоті не менше 1,5 метра від підлоги. Він не повинен заважати встановленню техніки і меблів. Паралельно монтується температурний датчик і кріпиться під карбонової пастою на плівці, фіксується будівельним скотчем.

підключення

Для підключення плівки до терморегулятора або мережі використовується два методи:

1. За допомогою підключення кліпси – для цього робиться петля навколо гачка вироби і затискається ручним пресом.
2. Метод пайки більш складний, адже вимагає обережності. За допомогою паяльника і ножа знімається шар ламінування на мідній шині, в цьому місці припаивается провід. Між собою смуги з'єднуються за схемою паралельного підключення. Окремо дроти виводяться для підключення регулюючого елемента – терморегулятора.

Не поспішайте укладати завершальний шар, краще перевірити ІК підлогу на цьому етапі, ніж потім ламати плитку. Щоб провести перевірку системи, досить включити тепла підлога, встановити за допомогою термодатчика необхідну температуру. Паралельно проводиться перевірка якості ізоляції, після нагрівання всіх смуг плівки використовується викрутка-пробник. Така підлога прогрівається за пару хвилин, якщо все відповідає вимогам, то можна приступати до процесу укладання.

Укладання плитки

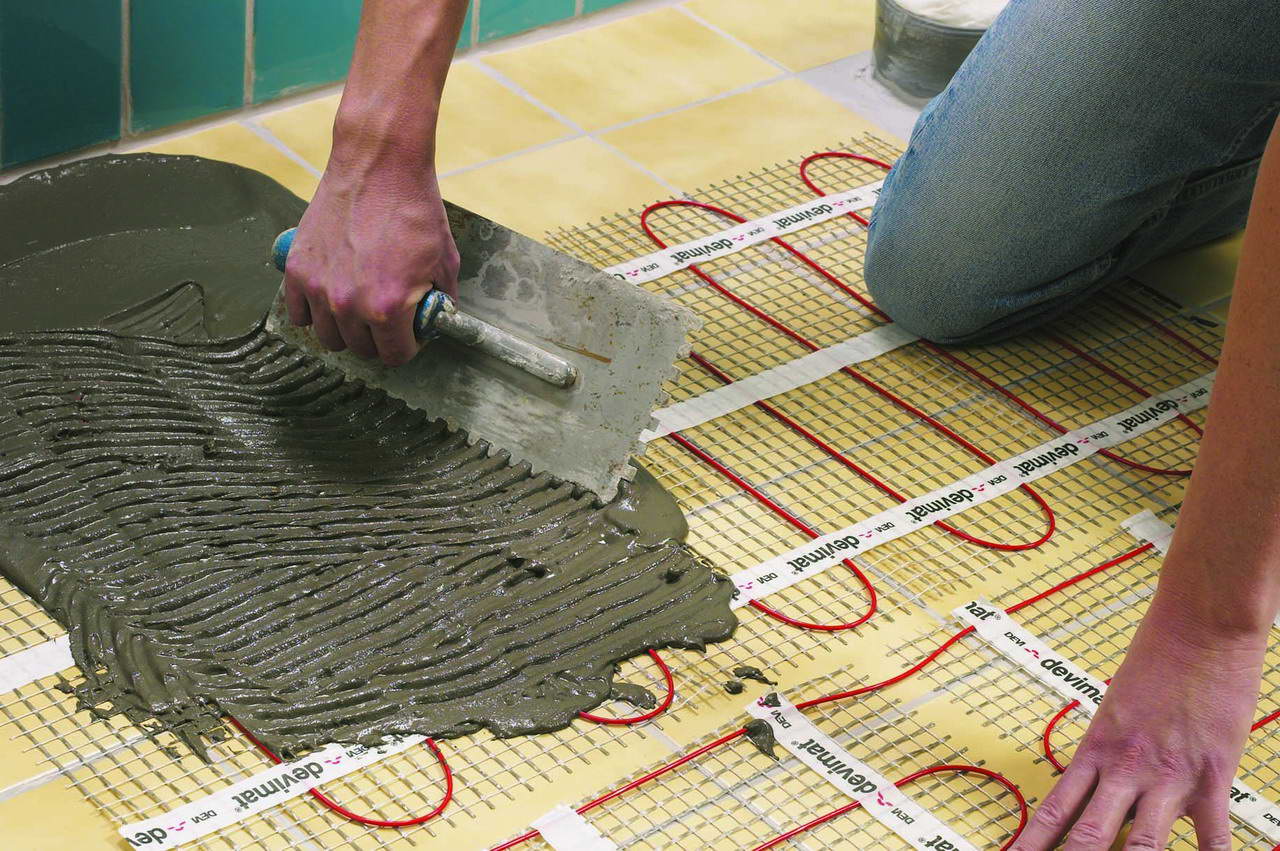

Якщо фінішне покриття – плитка, то варто подбати про вибір армуючої сітки осередками 2 мм або стекловолоконной з осередками 5-20 мм. Закріплення всіх верств проводиться за монтажною сітці за допомогою саморізів і заздалегідь зроблених отворів. Важливо, щоб плівка і контакти не були пошкоджені при цьому. Поверх укладається стяжка. Для кращого зчеплення може використовуватися клей або спеціальний грунт. Плитка укладається традиційним способом. А ось використовувати теплу підлогу можна тільки через місяць після завершення робіт з укладання.

Недоліки інфрачервоних систем при укладанні їх під кахель

Незважаючи на наявність явних мінусів, споживачі вирішуються на установку ІК статі:

1. Низька адгезія плівки, що може привести до формування нестійкого до деформацій статі. Стяжка може порушитися від падіння будь-якого важкого предмета. При появі мікроотворів підлога може почати битися струмом.
2. Ризик ураження електричним струмом через взаємодію плиткового розчину і клею, які використовуються в стягуванні.

Популярність ІК системи теплих підлог зростає, її встановлюють і в приватних будинках, і в квартирах. Сучасні матеріали і технології дозволяють виробляти установку навіть під кахель. Процедура не займе багато часу, необхідно тільки підготуватися, вивчити інструкція, підібрати матеріали і можна сміливо приступати до монтажних робіт. Дотримуючись простих кроків, вдасться зробити установку своїми силами.
