Клас струмообмеження автоматичного вимикача
Автомат являє собою спеціальне контактний пристрій, призначене для комутації (включення / відключення) електричного кола, захисту проводів і кабелів, а також приладів від короткого замикання. Важливим критерієм вибору приладу є не тільки виробник, а й номінальну напругу, і струм, а також клас струмообмеження автоматичного вимикача.
Роль позначень на корпусі
Пристрій одночасно виконує функції управління і захисту. Багато хто розуміє, що коли пропадає електрика в квартирі або будинку, потрібно перевірити, чи не вимкнено автомат в щиті. Але не всі знайомі з характеристиками пристроїв і з критеріями, за якими їх варто вибирати, щоб зберегти експлуатаційні характеристики щита розподілу електрики.
За конструктивними особливостями автомати бувають:

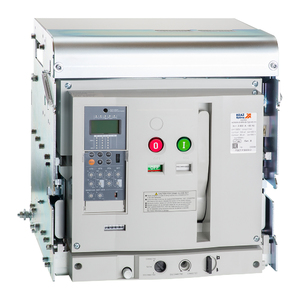

Повітряні – встановлюються на промислових об'єктах, де струм досягає значення тисячі Ампер.- Литі – застосовуються в ланцюгах від 16 до 1 тис. Ампер.

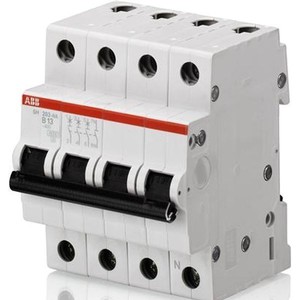

- Модульні – для житлових приміщень.
Позначення на корпусі говорять про технічні характеристики приладу. Маркування наноситься на лицьову частину корпусу спеціальною фарбою, яка не стирається, тому параметри (символи, літери, цифри і схеми) можна побачити навіть тоді, коли автомат вже підключений.

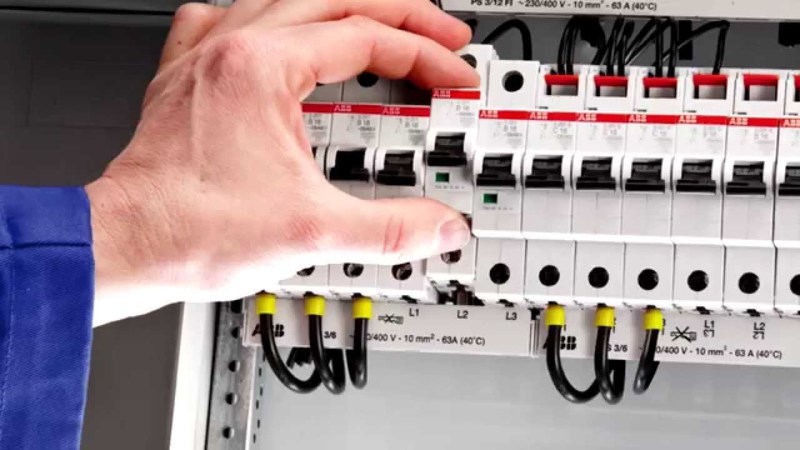

Для прочитання позначень витягувати пристрій з щита немає необхідності.
розшифровка маркування
При покупці модульного приладу захисту варто оцінювати не тільки марку і зовнішній вигляд. Важливу роль відіграють характеристики автомата. Для цього потрібно розбиратися в інформації, яку несе в собі маркування автоматичних вимикачів. Вона включає:
бренд;- Модель;
- артикул;
- клас струмообмеження;
- струм відключення;
- час-струмовий характеристику;
- номінальний струм і напруга;
- схему підключення.
Бренд, модель і струмовий характеристика
Починається маркування з назви фірми виробника, яке наноситься на верхню частину корпусу. Найвідоміші – Schneider Electric, ABB, Hager і IEK. Вони давно залишаються лідерами продажів на ринку, так як випускають продукцію високої якості.
Лінійна серія вимикача часто означає серію приладу в лінійці виробника, виконується вона цифрами та літерами. Наприклад, SH200 – це серія пристроїв від ABB, а Acti9 – представляє Schneider Electric.
За моделлю можна визначити ціну і технічні характеристики. S200, наприклад, розрахований на замикання до 6 кА і дорожчий, ніж модель SH200 (до 4,5 кА).
Існує п'ять видів час-струмових властивостей вимикача, наносяться вони латинськими буквами B, C, D, K і Z. Широко поширені перші 3 характеристики. У випадках сильного навантаження і активного застосування електроніки потрібні «K» і «Z».
Сама відповідна характеристика для захисту проводки в побуті – C. Вузькопрофільні вимикачі типу B і D встановлюються рідко, в основному, на замовлення.
Номінальний струм і напруга
Цифра, що йде після букв, означає номінал вимикача – це максимальний проходить струм, при якому автомат не відключається. Вказується він для t +30 С. Наприклад, пристрій з номінальним струмом 15 А витримає таке навантаження до 30 С, якщо ж t підніметься вище, то прилад спрацює при меншому струмі.
При перевантаженні мережі, коли струм перевищує номінальний на 15-50%, спрацьовує тепловий расцепитель приладу.
При виникненні КЗ в мережі з'являється Надструм і автомат спрацьовує за 0,015 с. Якщо ж автомат несправний, ізоляція може почати плавитися, Що загрожує займанням.
Під час-струмової характеристикою в Вольтах позначено напруга (змінне / постійне) з номінальним значенням. Цей показник визначає тип мережі, в якій може використовуватися автомат. Наприклад, 230/400 V означає, що напруга трифазної мережі дорівнює 400 V, а однофазної – 230 V.
Струм відключення і клас струмообмеження
Максимальний струм КЗ, який проходить через пристрій і не виводить його з ладу, називається номінальним струмом відключення. Значення граничних струмів для модульних вимикачів буває 4500 А, 6000 А і 1000 А.
Нижче наноситься клас струмообмеження. Надструми небезпечні виділенням енергії, що призводить до плавлення проводки. Вимикач спрацьовує тоді, коли струм КЗ максимальний. Але щоб набрати цей максимум, має пройти час. Чим воно більше, тим сильніше нанесений обладнанню і проводці збиток.
Токоогранічітель прискорює час відключення автомата, це не дозволяє току короткого замикання досягти свого піку. Класи струмообмеження наносяться в квадрат. Чим більше цифра, тим швидше спрацює вимикач:
- Обмеження для першого класу становить більше 10 мс. При цьому класі немає маркування на корпусі автомата.
- Час другого класу – від 6 мс до 10 мс.
- Третій клас спрацьовує швидше за всіх – 2-6 мс.
Підключення та артикул
Буває, що на виробництві в маркування автоматів включають схему для підключення. Вона складається з ланцюга, расцепителей і контактів.
Маркування 1 і 2 на однополюсних вимикачах означає верхній і нижній контакт. До 1 підключається провід живлення, навантаження – до 2. На двополюсних автоматах цифри 1/3 означають верхній контакт, 2/4 – нижній.
ще біля схеми іноді зустрічається маркування N, Яка вказує на клему, до якої потрібно підключати нульовий провідник. Важливо таке позначення в тому випадку, коли відсутня расцепитель.
Знайти будь-яку модель вимикача в каталозі торгової точки допоможе артикул. Така інформація може бути нанесена з різних сторін приладу.
Маркування електричних автоматів допоможе підібрати найбільш відповідний прилад для житлового приміщення. Однак варто враховувати не тільки технічні характеристики, але і експлуатаційні особливості автомата. Адже розуміння умов експлуатації не тільки запобіжить поломки, а й збільшить безпеку роботи з електроприладами в будинку.
