На скільки ампер ставити вступної автомат в приватний будинок

Застосування захисного обладнання дуже важливо при використанні електричних мереж. Вступної автомат є частиною захисної системи. При виникненні короткого замикання або відхилення в роботі електроприладів, а також порушення ізоляційного шару проводів може виникнути небезпека загоряння або ймовірність ураження живого організму електричним струмом.

Принцип роботи і типи автоматів

Для захисту проводів застосовується автоматичний вимикач, а для захисту від ураження електричним струмом – пристрій захисного відключення (УЗО). Як вступного автомата УЗО не застосовується, а замість нього використовується диференційний автомат – пристрій, що об'єднує в собі функції звичайного автоматичного вимикача і ПЗВ. Застосування вступного автомата в квартирі дозволить знеструмити всю електромережу при виникненні аварійного режиму автоматично або одним натисканням вручну.

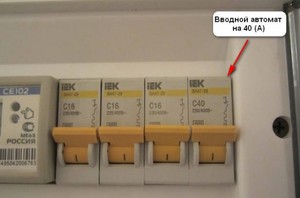

Ввідний автоматичний вимикач може бути різного типу. Для того щоб правильно вибрати який тип і вид потрібен для захисту лінії в квартирі або приватному будинку, потрібно розуміти принцип його роботи і знати основні характеристики. Характер роботи ввідного пристрою полягає в автоматичному одночасному розриві як фазових, так і нульових проводів при виникненні аварійної ситуації на лінії електромережі. Встановлюється він послідовно електричного кола в після підключення електролічильника.

Це обумовлено тим, що вся лінія до лічильника, як і він сам, належить енергопостачальної компанії, і будь-якого виду втручання в неї заборонені. Вступні автомати до лічильника ставляться, в першу чергу, енергопостачальними компаніями для того, щоб обмежити споживання електроенергії користувачами. Їх опечатують так само, як і лічильник.

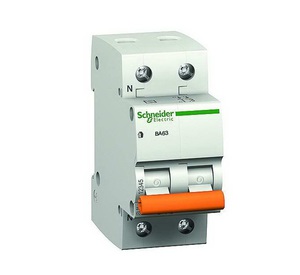

Автоматичний вимикач

Робота пристрою заснована на здатності розривати електричне коло при досягненні пропускається через нього потужності критичної величини. В якості основних елементів конструкції виділяють:

• соленоїд;
• біметалічну пластину.

Елементи конструкції підключені послідовно і складають блок расцепителя. Струм, проходячи через котушку соленоїда, потрапляє на платівку, а далі на вихідні клеми. Платівка виготовляється з металів з різним тепловим опором, і при нагріванні згинається.

Збільшення споживаної потужності ланцюга в разі виникнення несправностей електроприладів або при підключенні особливо потужного пристрою призводить до її нагрівання. Пластина згинається і розриває контакт. Величина струму, при якому розривається контакт, налаштовується в заводських умовах. У режимі короткого замикання сила струму зростає стрімко, в котушці соленоїда виникає потужне магнітне поле, завдяки якому сердечник втягується всередину соленоїда, розриваючи контакт.

Диференціальний вимикач

Об'єднує функції автоматичного вимикача і ПЗВ. Додатково до расцепителей в його конструкції встановлюється трансформатор тороїдального типу. Робота пристрою заснована на здатності електрорушійної сили (ЕРС) наводити струм в провіднику. При проходженні струму по обмоткам трансформатора в кожній з них з'являється магнітний потік. Він дорівнює за величиною, але різний у напрямку, тому результуюча сила в осерді дорівнює нулю.

При витоках струму рівність в магнітних потоках порушується. У вторинній обмотці виникає ЕРС, з'являється струм. Контакти вторинної обмотки трансформатора підключені до керуючих висновків реле. При появі напруги відбувається спрацьовування реле і електричний ланцюг розривається.

Характеристики ввідного пристрою

Характеристики багато в чому допомагають визначити, які автомати ставити в приватному будинку або квартирі. Основні параметри, на які звертають увагу, такі:

1. Кількість полюсів. Відмінності залежать від виду використовуваної лінії електропередачі. Для квартир це однофазна ланцюг, двухпроводная, з номінальною напругою 220 вольт. Для приватного будинку може використовуватися і трифазна мережа на 380 вольт, що складається з трьох проводів. Кожен полюс означає можливість підключення одного проводу, тому ввідний пристрій буває двополюсний і триполюсні. Існує і четирёхполюсний, але він застосовується тільки на промислових об'єктах.
2. Времятоковая характеристика. Визначає чутливість пристрою і характеризує число помилкових спрацьовувань. Цей параметр позначає співвідношення дійсної сили струму, що пропускається через автомат, до номінального значення. Існують вимикачі різних видів, позначаються вони літерами латинського алфавіту. Найбільшого поширення набули прилади класу B, C і D. Клас B застосовується, коли на лінії використовуються малопотужні прилади, при цьому величина струму може перевищувати значення номінального в п'ять разів. Клас C, використовують для середньоглибокі приладів, перевищення становить 6 5 разів. Класу D, ставляться пристрої при підключенні обладнання високої потужності, при цьому перевищення складає більш ніж 20 раз.
3. Номінальний струм. Перевищення цього значення призводить до спрацьовування автомата. Необхідне значення визначається перетином проведення і матеріалом, з якого він виготовлений. Випускається тільки в стандартних значеннях, найбільш популярні величини на 25A і 32A.
4. Номінальний струм витоку. Характеристика використовується тільки для диференціального вступного автомата.

Критерії вибору пристрою для будинку

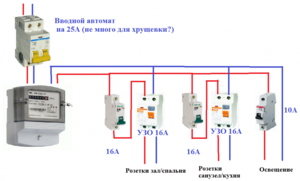

В першу чергу необхідно розрахувати потужність необхідного пристрою, т. Е. Номінальну силу струму. На скільки ампер ставити автомат в будинку, обчислюється шляхом підсумовування потужності всієї планованої навантаження, яка може бути включена одночасно в ланцюг. Наприклад, в будинку є нагрівальний бойлер на 2200 ват, пральна машинка – 600 ват, пилосос – 250 ват, комп'ютер – 350 ват, телевізор – 100 ват, праска – 400 ват, освітлення зі споживанням енергії на 800 ват, і все це може бути включено одночасно.

Обчислюється загальна потужність, P = 2200 + 600 + 250 + 350 + 100 + 400 + 800 = 4700 ват. Нехай мережу використовується однофазна, з величиною напруги 220 вольт. Максимальна сила струму дорівнюватиме Imax = 4500/220 = 21 ампер. Таким чином, потрібен автомат з величиною номінального струму 25 A. Коли вибирається трифазний вступної автомат для приватного будинку, скільки ампер знадобиться при використанні мережі 380 вольт обчислюється аналогічно. Для прикладу вище Imax = 4500/380 = 11 ампер. Автомат вибирається на 13 А.

Вступний автомат вибирається більше, ніж отримане значення, так як якщо вибрати c меншою величиною, то при включенні додаткового пристрою вимикач розірве електричний ланцюг. Слід враховувати, що обладнання, яке використовує в своїй роботі двигуни, в момент включення споживає пікову потужність.

При підборі автомата треба враховувати не тільки плановану сумарну потужність підключаються приладів, але і якість, а в першу чергу перетин, прокладеної електропроводки. Перетин використовуваного дроти характеризує величину струму, яку може пропустити через себе провідник без погіршення своїх електрофізичних властивостей. Наприклад, мідний дріт перетином 2,5 мм / 2 витримує тривалу струмовий навантаження в 27 ампер. Тому застосовувати автомат на 32 A при такому перетині можна.

Якщо в якості вступного вимикача використовується диференційний автомат, то буде потрібно ще вибрати значення номінального струму витоку. Воно вибирається в діапазоні 100-300 mA. Якщо вибрати менше, можливі помилкові спрацьовування.

Наступним етапом буде вибір кількості полюсів і струмового характеристики. З кількістю полюсів все просто: якщо лінія двухпроводная на 220 вольт, ставиться двополюсний, а коли електрична лінія має два фазових дроти і її значення 380 вольт, то триполюсні. На струмовий характеристику впливає довжина лінії, т. Е.відстань від вимикача до максимально віддаленої розетки або освітлювального приладу. Сам розрахунок складний, але враховуючи, що в квартирах і приватних будинках довжина лінії не перевищує 300 метрів, вибирається ввідний пристрій завжди з характеристикою C.

Найбільш популярними виробниками, зарекомендували себе по всьому світу і випускають якісні пристрої, є ABB, Legrand, Schneider Electric, Siemens, Moeller.
