Види вуличних ящиків для лічильників електроенергії

Ящики, які призначені для установки лічильників електроенергії на вулиці, по-іншому називаються пунктами виносного обліку. Крім самих лічильників, в них встановлюється різна апаратура типу автоматичного вимикача або грозозахисту. Мова йде саме про ті боксах, які розташовуються на фасадах будівлі або на стовпах.

Крім таких моделей, є шафи, але вони призначені для магістрального електричного постачання, на струми силою 1600 А. Зараз же мова піде про тих ящиках, які встановлюються в якості виносного боксу обліку менш глобального призначення.

Виробники ящиків для електролічильників

На нашому ринку можна знайти близько десятка брендів, Які виробляють різного типу корпусу. Ці компанії тривалий час займаються виробництвом електротехнічної продукції різних типів – світлотехнікою, модульним устаткуванням, обладнанням для промислових установок, приладами контролю обліку і вимірювання. Чи не обходять стороною і обладнання захисту та автоматизації, корпусу, різні аксесуари для монтажних виробів і т. П.

Ящики можуть відрізнятися за способом монтажу і рівню захисту, а також по додаткових функцій і особливостей. Бренди включають в себе як вітчизняних виробників, так і зарубіжних.

• ЕЛЕКТРОПЛАСТ (Росія).
• Viko (Panasonic, Японія).
• Meсas (Росія).
• ABB (Шведсько-швейцарська компанія).
• ІЕК (Росія).
• TDM (Росія).
• Schneider Electric (Франція).
• Legrand (Туреччина) та ін.

Підбирати ящик для написаних вами електроенергії слід тієї ж марки, що і сам прилад. Так ви напевно доб'єтеся повноцінного об'єднання пристроїв з оболонкою, і необхідних параметрів по з'єднанню кабелів і ступеня захисту.

Особливості боксів для лічильників електроенергії

Різні моделі можуть володіти тією чи іншою мірою захисту, від IP20 до IP65.

Крім того, за способом монтажу бренди корпусів і боксів роблять моделі наступних типів:

Бокси для лічильників електрики можуть бути різними за конструкцією – цільними або збірно-розбірними.

Залежно від того, який набір приладів буде міститися в ящик, можна знайти моделі з різними параметрами по висоті, ширині і глибині.

Варіація моделей щитів і боксів обліку електроенергії може залежати від того, скільки фаз у вашого електро лічильника. Одні підходять для трифазних лічильників, інші – тільки для однофазних.

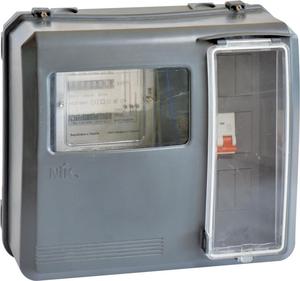

Більшість ящиків для приладів обліку електроенергії забезпечуються віконцем, через яке можна зняти показання без розтину боксу. Залежно від ударної міцності корпусу, можна вибрати модель з найвищими показниками, щоб не хвилюватися про її випадкового пошкодження.

З чого ж роблять виносні (вуличні) бокси? Матеріалами для таких ящиків найчастіше виступає пластик.

Приклади кількох моделей виносних ящиків

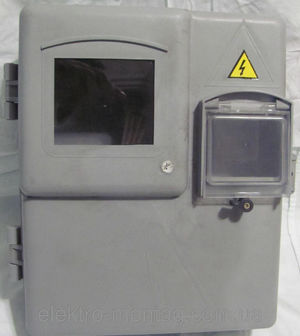

Наприклад, розглянемо пластиковий бокс від фірми ABB. Модель для зовнішнього монтажу здатна вмістити в себе 36 модулів, клас електроізоляції – II, а ступінь захисту – IP41. Габарити такого боксу 305 × 500 × 120 мм. Його ударна міцність становить 6 Дж, а діапазон робочої температури лежить від -20 до +85 ° C.

Матеріалом для даної моделі є термопластик. До його властивостей відносяться: самозагасання, стійкість до теплового впливу і впливу відкритого вогню до 650 ° C. Додатково бокс може витримувати вплив хімічних речовин типу кислот, масел, лугів, сольових розчинів, а також звичайної води. Він стійкий до дії ультрафіолету і різних атмосферних явищ. Вартість такої моделі становить близько 2300 рублів.

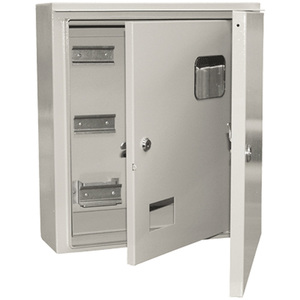

Якщо ви не довіряєте пластику, то можна придбати виносної щит обліку в металевому виконанні. Наприклад, модель ЩУ-1-1А-40-УХЛЗ має металеву оболонку зі ступенем захисту IP54. Її розміри 300 × 310 × 150 і вона виконана у вигляді навісного ящика. Дверцята цього шафки може замикатися на замок.В комплекті до цього щита обліку відразу надається два ключа.

Якщо необхідна ступінь захисту IP65, той же виробник ABB пропонує і такі моделі. корпус виконують з самозагасаючого полікарбонату, В якому малий вміст галогенів. Такі ящики стійкі до нагрівання до 960 ° C, а діапазон робочих температур розширюється до значень від -25 до + 115 ° C. Ударна міцність такого боксу теж вище, 20 Дж. При необхідності, він може бути встановлений в зонах з високою пожежонебезпекою і в зонах вибухонебезпечних.

Для того щоб вибрати за допомогою інтернету підходить саме до ваших умов експлуатації ящик для лічильника електрики, кращі заходити на сайти виробників або їх дистриб'юторів. Саме там ви зможете знайти найбільш повну інформацію по всіх моделях лічильників і їх характеристики.
