Як своїми руками зробити споттер з інвертора

Споттер є апарат, призначений для виконання точкового зварювання. Це обладнання широко використовується при виконанні рихтування та відновленні кузова автомобіля. Завдяки простоті конструкції таких апаратів зробити своїми руками споттер не складе особливих труднощів.

Необхідно лише використовувати якісний інвертор, на основі якого виконується зварювальне обладнання.

особливості застосування

Якщо спочатку споттери використовувалися лише при виконанні різних кузовних робіт з автомобілями, то сьогодні завдяки універсальності цього обладнання є можливість його використання в побуті для якісної точкового зварювання. За допомогою самостійно виготовлених зварювальних апаратів виконуються всілякі металоконструкції, огорожі з арматури, здійснюється правка поверхонь кузовних панелей без необхідності розбирання обшивки.

Основним призначенням споттера є саме ремонт і відновлення кузовних панелей автомобілів. У тому випадку, коли вирівняти деталі зсередини неможливо, а їх демонтаж представляє певні складності, використовуються споттери, що дозволяють виконувати якісне зварювання, яка в подальшому буде відмінно захищена від появи корозії.

Принцип роботи

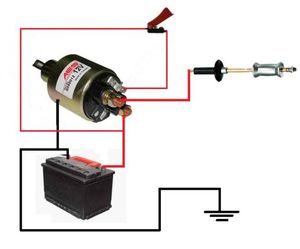

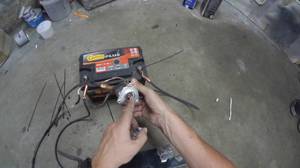

На сьогоднішній день існує декілька варіантів електричних схем споттерів, які виготовляються з інвертора, трансформатора і старого акумулятора. Саморобні апарати функціонують за принципом молотка, дозволяючи витягати кузовні елементи без локальної фарбування, а якість точкового зварювання при використанні робочого пістолета дозволяє забезпечити максимально надійну і довговічну фіксацію кузовних елементів.

Саморобний споттер має кілька режимів роботи:

• Зварювальний режим, з використанням вугільного електрода, коли вся робота виконується на мінімальній потужності.
• Короткочасний режим, при якому направляючу закріплюють за допомогою спеціальних кілець і витягають метал при його точковому розігріві.

Найбільшою популярністю сьогодні користуються моделі апаратів для точкового зварювання, які виконані на базі інвертора. Такі пристрої мають спеціальний додатковий пістолет, за допомогою якого здійснюється точковий розігрів з'єднуються металевих елементів.

Пристрій на базі інвертора

Саморобні апарати точкового зварювання, виконані на основі зварювального інвертора, відрізняються простотою конструкції, мають необхідну для роботи з більшістю металів потужність і з легкістю можуть бути виготовлені своїми руками.

Найпростіші споттери можуть складатися з наступних елементів:

• Корпус інвертора.
• Кабель.
• Гострий пруток або електрод.
• Пістолет стаддер.

Найпростіше виготовити такий апарат для контактного зварювання використовуючи інвертори, до яких через кабель кріплять зварювальний пістолет. Можна використовувати як вже готові покупні пістолети стаддери, так і виготовити їх самостійно на базі металевого пістолета для герметика.

Переваги самостійно виготовлених споттерів:

• Можливість витягування металевих деталей без пошкодження оригінального лакофарбового шару.
• Зручність в експлуатації.
• Універсальність застосування.
• Можливість виконання опади металу з використанням графітових електродів.
• Наявність двох і більше режимів виконання зварювальних робіт.
• Простота конструкції.
• Доступна вартість використовуваних компонентів.

Можна знайти різні схеми виготовлення інверторних споттерів. Можна підібрати як найпростіші моделі, які призначені для їх побутового використання, так і професійні установки, що поєднують потужність, універсальність застосування та розширені можливості.

Для самостійної збірки апарату будуть потрібні наступні компоненти:

• Контактна група на 220 Вольт.
• Діодний міст.
• Реле управління на 30А.
• Трансформатор, який знижує напругу на 12 Вольт.
• Тиристор на 200 Вольт.
• Кнопки управління.

Підключення до мережі здійснюється за допомогою діодного моста і трансформатора. Тиристорна ланцюг і контактна діодний група в инверторе підвищує напругу, після чого струм подається по кабелю на робочий зварювальний пістолет.

Використовуваний транзисторний діодний блок повинен витримувати максимально високі показники вихідний сили струму, які досягає 1500 Ампер. Управляти потужністю вихідного зварювального струму можна за допомогою шини, яка встановлюється замість вторинної обмотки.

Незважаючи на гадану складність, навіть початкових навичок читання електросхем і роботи з радіодеталями буде досить для самостійного виготовлення споттерів, які можуть використовуватися не тільки в побуті, але і для виконання різного роду кузовних робіт.

Необхідно лише підібрати якісну схему виконання апарату для контактного зварювання, і в подальшому повністю дотримуватися наявної на руках документації.

Корпус і кабелі

Коробку виготовленого самостійно споттера можна виконати з підручних металевих матеріалів. Найпростіше використовувати для цієї роботи корпус від старого комп'ютера. Наявність працюючого вентилятора буде додатковим плюсом, що дозволить знизити температуру, дозволяючи поліпшити тривалість роботи пристрою без його відключення на обов'язкове охолодження.

Усередині корпусу необхідно встановити кілька вентиляторів, які працюють від 12 Вольт і дозволяють здійснювати якісне охолодження силової частини інвертора. Найпростіше використовувати комп'ютерні вентилятори, які безпосередньо підключаються до блоку управління і працюють постійно або за сигналом від температурних датчиків.

Наявність всередині корпусу компактних вентиляторів дозволяє продовжити час безперервної роботи пристрою при максимальних показниках потужності.

Зварювальні кабелі найкраще використовувати вже готові покупні з перерізом не менше 1 міліметра на 10 Ампер потужності максимальних показників струму. Для маси використовують кабелі з довжиною не більше 150 сантиметрів, а робочий провід виконується не довше 250 сантиметрів. В іншому випадку може відзначатися втрата сили струму, що негативно позначається на роботі апарату і якості зварювання.

На обох кінцях кабелю кріплять нарізні сполучення для фіксації зварювального пістолета і підключення його до инвертору. Якості з'єднання слід приділити належну увагу, тому що від цього залежать втрати сили зварювального струму. На зворотному боці силового кабелю для маси встановлюють бистрозажімний затиск або використовують клеми з нарізним кріпленням.

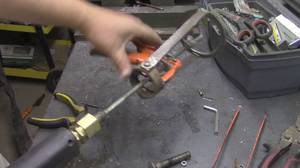

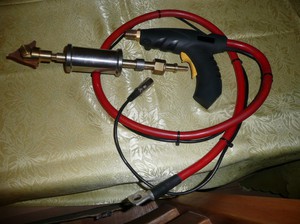

Виконання робочого пістолета

Основним робочим елементом споттера є зварювальний пістолет, Який дозволяє здійснювати точковий розігрів металу. Якщо планується постійно використовувати обладнання, то переважно придбати вже готовий заводський пістолет, який відрізняється простотою конструкції, надійністю і довговічністю. Якщо ж споттер виготовляється для нерегулярного використання, то цілком під силу зібрати робочий пістолет з підручних пристосувань.

Найпростіше виконати його з монтажного клейового пістолета, до якого прилаштовують надійну і зручну ручку з текстоліту або інших непровідних струм матеріалів. У клейовому пістолеті робляться відповідні отвори для напрямних, до яких в подальшому фіксується використовуваний електрод. Кабель від інвертора підключається до пістолета і при натисканні на спусковий гачок відбувається подача короткого потужного імпульсу.

Кронштейн-тримач, який фіксує зварювальний електрод, виконується з мідного трубки прямокутного або квадратного перетину. В якості електродів використовують мідні дроти з діаметром 8-10 міліметрів.

Можна знайти різні схеми і варіанти виготовлення пістолета для контактного зварювання, які мають на увазі зміну електрода без розбирання виконаного пристрою.

Збірка зворотного молотка

Однією з переваг використання споттера є швидка заміна робочих інструментів, Що розширює функціональні можливості такого обладнання. Для виконання рихтувальних і зварювальних кузовних робіт використовується зворотний молоток або як його ще називають по-іншому інопуллер. Виготовити своїми руками найпростіший зворотний молоток не складе труднощів. Виконують його на основі металевого монтажного пістолета.

Від старого монтажного пістолета відрізається частина, яка тримає балон з герметиком і монтажною піною. На звільнену майданчик приварюють три прутка, діаметром не більше 10 міліметрів. До вільних кінців прутків фіксують зварюванням кільце, яке робиться з прутка з перетином 6-10 міліметрів. Діаметр кільця не повинен перевищувати 100 міліметрів.

У штока пістолета обрізають упори і вигнуту частину. Замість них приварюється кріплення, до якого в подальшому під'єднують кабель від зварювального інвертора. Кріплення кабелю можна виконати за допомогою двох гайок і болта з різьбленням в М10.

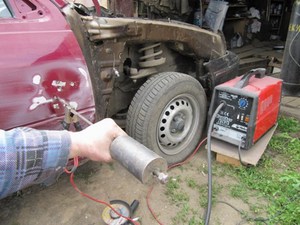

За допомогою зворотного молотка може здійснюватися високоякісна точкове зварювання та рихтувальні роботи без пошкодження оригінального лакофарбового покриття.

При бажанні можна придбати вже готові зворотні молотки, які розрізняються діаметром робочого органу і призначені для використання на споттер з різною потужністю.

Споттер з зварювального апарату

Найпростіше виготовити своїми руками споттер з зварювального апарату. У такому випадку потрібно лише дооснастити агрегат тиристором і діодом з необхідними параметрами, що дозволить здійснювати імпульсну зварювання. Додатково зварювальний апарат може оснащуватися втягує реле, яке дозволяє регулювати потужність подачі імпульсу.

Споттер з зварювального апарату виконується в повній відповідності з наявною схемою, а все що залишиться зробити – це придбати або виготовити самостійно робочий пістолет і зворотний молоток. Окремі схеми виконання споттера мають на увазі можливість перемикання режимів роботи, коли використовується інвертор може працювати як класичний зварювальний апарат, так і пристрій для точкового зварювання.

Зробити споттер своїми руками не складе особливої ​​складності. Виконати такий пристрій для контактного точкового зварювання можна з інвертора або старого зварювального апарату. Необхідно лише мати на руках якісну схему, по якій буде виконуватися збірка апарату. Виготовити використовувані робочі пістолети і зворотні молотки можна з пристосувань для розпилення монтажної піни і герметика. Виконання такого обладнання своїми руками дозволить істотно заощадити на покупці техніки, виготовленої промисловим способом, при цьому функціональні можливості саморобного обладнання не будуть відрізнятися від дорогих покупних агрегатів.
