Розташування та висота установки вимикачів і розеток

Безпека і зручність використання побутових приладів та освітлення залежить від правильно підібраного висоти установки вимикачів і розеток, а також точного розрахунку кількості та розташування таких точок. Якщо відразу все правильно розрахувати, то в подальшому вдасться уникнути перевантажень, не доведеться використовувати подовжувачі. Точний розрахунок дозволить ще й уникнути штробления стін під додаткові розетки або проводку.

Нормативи для установки

Оптимальне розташування розеток і вимикачів на стінах кімнат визначено з урахуванням вимог «Правил улаштування електроустановок» (ПУЕ), ГОСТ Р 50571.11-96, СП 31-110-2003 і інших нормативних документів. Дотримання рекомендованих параметрів перевіряється відповідними органами при здачі житла, комерційних або виробничих приміщень в експлуатацію. У більшості випадків розташування електротехнічних приладів вибирають з урахуванням наступних норм:

• відстань від підлоги до розетки або вимикача не більше 1 м (0,9 м);
• висота установки вимикача повинна бути в межах 1,5-1,6 м;
• видалення від дверних прорізів приміщень з високою вологістю (душові, ванні кімнати і т. д.) вибирають більш 0,6 м;
• монтаж поблизу газового обладнання або труб здійснюється на відстані не менше 0,5 м.

Для підключення електротехнічних пристроїв в приміщеннях з високою вологістю обов'язково включення в схему відповідних пристосувань, які забезпечують безпеку експлуатації (УЗО, АЗС і т. Д.).

Підготовка до монтажу

У звичайному житті люди використовують безліч електроприладів, які підключають до побутової електромережі, тому велике значення має оптимальне розташування точок підключення. При виборі достатньої кількості розеток гарантується зручність роботи з прасками, пральними машинами, що друкує та іншою технікою без підключення подовжувачів. В такому разі не доведеться думати, як заховати дроти, які будуть тягнутися по підлозі і заважати проходу, не буде обмежений доступ до джерел струму.

Щоб підібрати оптимальний варіант для квартири, будинку або офісу, потрібен відповідальний підхід. Планування і підготовка схеми установки вимикачів і розеток за євростандартом:

• визначити висоту установки з урахуванням особливостей підключення обраної техніки (телевізор, холодильник, комп'ютер, обігрівач і т. д.);
• по передбачуваного навантаження розрахувати кількість в кожній кімнаті або приміщенні;
• врахувати наявність джерел вологи і видалити електротехнічні прилади на максимально можливу відстань, але не ближче 0,6 м;
• створити блоки в місцях підключення великої кількості електроприладів;
• підготувати схему електропроводки і джерел струму з урахуванням подальшої установки меблів або можливих перестановок.

Планування розташування електротехнічних приладів здійснюють в рамках підготовки проектної документації перед ремонтом або переплануванням приміщень. Доручити таку роботу можна фахівцям або вибрати зручне розташування розеток самостійно, спираючись на положення правил і стандартів.

Рекомендації щодо розподілу точок підключення

Крім вимог стандартів, існують і рекомендації по монтажу електротехнічних приладів, засновані на досвіді експлуатації такого обладнання. Це середні значення кількості точок, висоти вимикача від статі за євростандартом, віддаленість розеток від дверних прорізів і джерел вологи або газу, що гарантує максимальну зручність включення і виключення електроприладів. У більшості випадків дотримуються наступних рекомендацій:

1. Вимикачі верхнього (основного) освітлення встановлюють біля дверного отвору на вході в кімнату або приміщення з боку дверної ручки.Залежно від середнього зросту жителів або працівників вибирають місце установки з урахуванням рекомендованої висоти розеток від підлоги за євростандартом. Розташування вимикача повинно забезпечувати включення / вимикання освітлення без помітного підйому руки або м'язового зусилля (приблизно 800 мм).
2. Розетки і вимикачі всередині кімнат або приміщень встановлюють в місцях, які забезпечують швидкий доступ для ремонту або заміни, зручність включення електроприладів.
3. Точки підключення для кімнат з високою вологістю рекомендується змонтувати за межами цих приміщень.

Вибір місць для електротехнічних приладів здійснюють з урахуванням існуючого або планованого оформлення стін, встановлення декоративних конструкцій і розташування дверних прорізів.

Плюси розміщення за діючими стандартами

Установка розеток або вимикачів з урахуванням діючих норм – не тільки вимога документів, а й можливість забезпечити оптимальний розподіл точок підключення в кімнаті. Такий підхід дозволяє скористатися цілим рядом переваг таких рішень:

• розетки і вимикачі знаходяться в зручному положенні, і до них не потрібно тягнути подовжувачі;
• при достатній висоті розташування електротехнічних приладів вони не будуть заважати встановленню меблів, декоративних конструкцій;
• правильно розміщені розетки забезпечать підключення максимально можливої ​​кількості побутового обладнання без додаткових пристосувань;
• гарантовано зручне використання вимикачів без будь-яких зусиль;
• електротехнічні прилади будуть частково приховані і не вплинуть на оформлення стін.

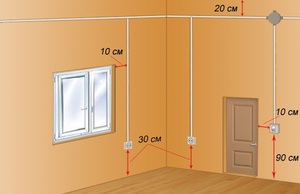

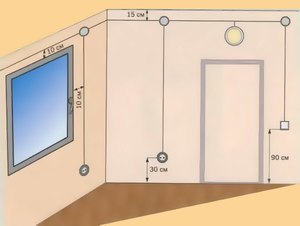

Застосування стандартних норм розміщення розеток і вимикачів на відстані до 300 – 600 і 900 – 1600 мм відповідно дає можливість підібрати варіант, який буде найбільш зручним для обраного приміщення.

Монтаж розеток в кімнатах

Установка розеток і вимикачів відрізняється особливостями, які визначені в залежності від призначення обраного приміщення. Для безпечної експлуатації таких точок підключення потрібно притримувати деяких правил і враховувати технічні характеристики кімнат (вологість, температура). При цьому слід взяти до уваги наступне:

1. У коридорах встановлюють не більше 1-2 розеток. Для зручності підключення побутової техніки їх монтують на висоті до 200 мм. Залишають місце для підключення стабілізаторів, розподільних щитків, слабкострумових мереж.
2. Для ванних кімнатах і душових досить 3 розеток для пральних машин, обігрівачів, сушарок, фенів. Висота монтажу від підлоги повинна бути не нижче 600 мм. Розетки забороняється встановлювати поряд з водорозбірними пристроями. Безпека підключення забезпечує застосування вологозахищених електротехнічних приладів (IP 44) із заземленням.
3. Вітальні оснащують достатньою кількістю розеток з урахуванням застосовуваних електроприладів (6 – 10 штук). Висоту кожної такої точки вибирають по довжині дроти телевізора, комп'ютера або інших пристроїв, щоб забезпечити зручне включення. Для приєднання підлогового обладнання розетки встановлюють на висоті до 150 – 300 мм.

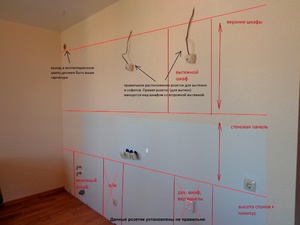

4. Підключення побутових приладів в кухні вимагає не тільки дотримання заходів безпеки через можливе потрапляння вологи, а й розміщення розеток недалеко від великогабаритної техніки (холодильники, духові шафи, витяжки). Допускається підйом точок підключення на висоту до 2000 мм, розташування їх над стільницями кухонних меблів для зручності використання соковижималок, електрочайників і т. Д. Електроплити і духові шафи підключають до розеток із заземленням.
5. У спальнях і дитячих кімнатах точки підключення встановлюють поруч з ліжками для зручності включення прикроватного освітлення, зарядних пристроїв, медіа-обладнання.

Окремо передбачають розетки для включення кондиціонерів в житлових кімнатах, якщо це устаткування не під'єднаний безпосередньо через захисні автомати. Точку підключення встановлюють на відстані до 300 мм від стелі.

Вимикачі освітлення в кімнатах

У житло, офісних та інших приміщеннях встановлюють вимикачі з однією, двома або трьома клавішами за кількістю груп освітлювальних приладів. Крім того, для включення освітлювальних приладів монтують електротехнічні пристосування з дистанційним управлінням. Оснастити приміщення можна і пристроями, які вже вбудовані в побутову техніку. Найбільш простий, надійний і економічний варіант – установка клавішних вимикачів.
