Як самостійно підключити домофон: схема і відео

Домофон вже давним-давно не є розкішшю, сьогодні це звичне для більшості міських жителів пристрій. Відеодомофони і домофони встановлюються для організації додаткової безпеки житлових і промислових будівель. За допомогою електромеханічного замка домофону не потрібно безпосередньо спілкуватися з відвідувачем для того, щоб впустити його в приміщення чи ні.

Як правило, домофони зустрічаються в житлових багатоповерхових будинках. Але, крім цього, їх установка нерідко відбувається і в приватних будинках, а також на всіляких підприємствах і в офісних приміщеннях. Монтажем та обслуговуванням домофонів та відеодомофонів займаються різні компанії, але що робити, якщо ви вирішили поставити домофон своїми руками? Давайте розглянемо, як самостійно підключити домофон і що для цього вам буде потрібно.

Основні завдання домофона

Колись домофон представляв собою конструкцію простого переговорного пристрою з електромеханічної кнопкою або декількома кнопками виклику. Схема установки переговорного пристрою представляла собою найпростіший електромагнітний підсилювач з входом під мікрофон. Пультом виклику був простий перемикач, за допомогою якого робилося підключення будь-якого абонента. Блок відповіді, у всіх абонентів свій, виконувався за цією ж схемою.

На сьогоднішній день сучасні домофони і відеодомофони мають більш складну систему і можуть виконувати корисні додаткові функції:

• Дають можливість побачити, хто телефонував (відеодомофон);
• Відкривають замок (електромагнітний);
• Захищають будинок;
• Організовують відеоспостереження.

конструкція домофона

Якщо ви хочете купити пристрій на «барахолці», то є великий ризик, що вам продадуть неповний набір, а тільки його частину. тому потрібно знати з яких основних елементів складається конструкція домофона.

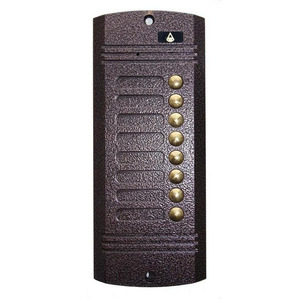

панель виклику

Конструктивно дана частина пристрою, яка встановлюється на дверях під'їзду або приватного будинку, має кількох блоків.

Блок відеозв'язку і переговорний блок

У переговорному блоці знаходиться конструкція з динаміка (гучномовця), підсилювача і мікрофона. Працює в подвійному режимі (тобто, можна і говорити, і слухати), за принципом звичайного телефону.

Блок відеозв'язку (знаходиться не у всіх моделях). Це невелика відеокамера, щоб користувач бачив, хто телефонує. У деяких дорогих моделях на основному корпусі домофона також знаходиться монітор і відбувається телезв'язок (і користувач і знаходиться біля дверей бачать і говорять між собою).

За допомогою цієї маленької камери можна переглядати прилеглу територію, А це дає можливість організувати постійне спостереження за підходами до дому.

Це конструкція з кнопок або панелі клавіатури і дешифратора – пристрою, який визначає порядок натиснутою кнопки (як в мобільних телефонах), і посилає необхідний сигнал на комутатор.

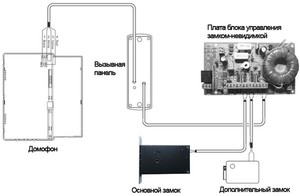

Блок відкриття дверей

Являє конструкцію, яка складається з електромагніту і штока з замком. При натисканні користувачем кнопки відкриття дверей напруга переходить на електромагніт, який, втягуючи шток з засувкою, відкриває замок і звільняє двері.

Блок комутації (використовується в багатоповерхових будинках)

Це пристрій, який приймає сигнал дешифратора і перемикає відео і переговорний блоки на необхідного абонента.

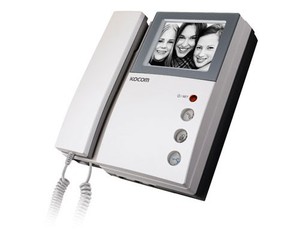

панелі абонентів

Мають таку конструкцію:

• мікрофон, динамік, трубка або підсилювач мови;
• кнопка відповіді;
• монітор (якщо це відеодомофон);
• кнопки відкриття дверей.

Практично всі пристрої живляться від мережі, але на ринку існує безліч моделей (дорогих) з подвійним живленням (від мережі і батарейок). Деякі виробники домофонів ставлять окремі блоки живлення в кожну панель виклику і панель користувача.Але ці вироби досить дорого коштують.

З'єднання елементів відбувається за допомогою дротів і кабелів. Для відеозв'язку використовують коаксіальний провід для домофона, він схожий на стандартний кабель телевізійної антени і має хвильовий опір в діапазоні від 50 Ом і вище.

Для харчування вибирають простий двожильний кабель, за допомогою якого роблять розведення від комутатора до головного блоку на дверях під'їзду і до блокам живуть в будинку людей.

Підключення домофона своїми руками

Якщо ви придбали апарат у магазині, то проблем з підключенням пристрою своїми руками з'явитися не повинно. Схема під'єднання домофона знаходиться в кожній упаковці. У разі, коли пристрій придбано на другорядних майданчиках торгівлі ( «барахолка», базар), то допоможе дана інструкція.

Спершу заміряйте, скільки кабелю для домофона вам буде потрібно. Це можна зробити за допомогою довгої мотузки або шнура. Якщо будинок багатоповерховий, потрібно буде вимірювати всі відстані і використання рулетки в даному випадку неефективно. Розглянемо обидва способи.

Установка домофона в багатоповерховому будинку:

• Визначаємо місце розташування домофона в квартирах (як правило, біля дверей).
• Вимірюється відстань від пристрою до отвору дверей і після до місця загального з'єднання квартир на сходовій площадці.
• Тут встановлюється розподільна коробка.
• Після кабелю (окремо до кожної квартири) проводять до місця установки комутатора.
• Від нього проводять загальний провід (багатожильний) до під'їзних дверей.

Від розподільного щитка кабелі можна провести двома способами:

• через сходову площадку (дешевий спосіб);
• вздовж сходів (дорогий спосіб).

Важливо: Якщо в під'їзді вже розведені будь-які проводи (інтернет, відео, телефон), то найкраще провести ваш провід (для естетики) по їх короба.

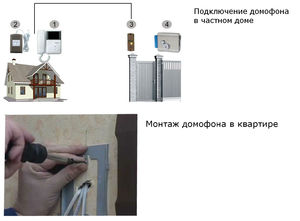

Підключення домофона в будинку або окремо в квартирі

Визначається місце розташування установки пристрою. Панель виклику кріпиться на стіну біля дверей квартири або на нерухому поверхню воріт будинку, а панель користувача може встановлюватися в будь-якому місці (навіть у ванній).

Якщо встановити панель виклику безпосередньо на двері, то часте закривання призведе до швидкого виходу з ладу дроти. На двері встановлюється панель з відеоглазка для забезпечення повноцінного огляду. У комплекті з цією панеллю йде спеціальний шланг, через нього і простягають кабель.

Якщо ви купили домофон на кілька користувачів, то можете встановити відповідні панелі в будь-які з кімнат. Провід (в приватному будинку) прокладається:

• по периметру огорожі території;
• безпосередньо за допомогою тонкого троса по стовпах.

Для чого провід виводиться вище воріт і підключається до розподільній коробці.

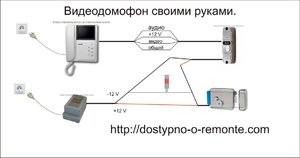

підключення відеодомофона

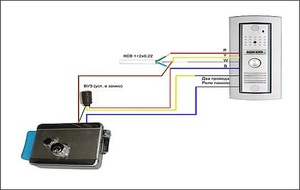

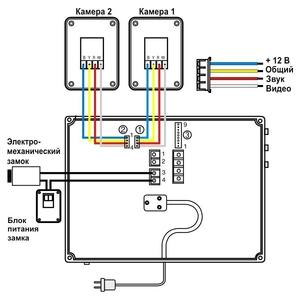

Для пристрою і підключення відеодомофона для одного користувача, застосовується спеціальний кабель, який складається з двох простих проводів (для електроживлення) і одного коаксіального відеозв'язку. Можна купити окремі кабелі, але бажано використовувати, провід КСВ 1.

Кабелями під'єднують панель користувача і панель виклику, підключають харчування, панель управління замком і безпосередньо замок. Відеокабель підключають до окремого екрану (наприклад, до комп'ютера).

Панель виклику ставиться двома способами:

• встановлюється на металеву панель і затягується болтами зі зворотного боку. Метал просверливается, і вся конструкція ставиться на двері або стіну за допомогою дюбелів і шурупів;
• встановлюється безпосередньо на стіну біля дверей або на самі двері за допомогою дюбелів і шурупів.

Відеоглазок потрібно закріпити чітко по центру двері приблизно на рівні голови. Якщо у вас вже знаходиться звичайний вічко, то його потрібно прибрати, а отвір зробити більше за діаметром нового пристрою спостереження. Після робимо отвори для пластмасових кріплень, встановлюємо замок і простягаємо в кабель.

Таким чином, отримавши відповідь на питання, як встановити домофон своїми руками, можна починати безпосередню роботу. Але якщо ви відчуваєте невпевненість в ваших силах, то ми все ж рекомендуємо вам звернутися за допомогою в підключенні до професіоналів.
