Як замінити штекер в навушниках з 3-4 проводами з мікрофоном і без

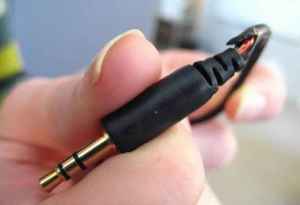

Практичний кожен, хто користується навушниками або гарнітурою, стикався з ситуацією, коли гаджет замовкає. Особливо прикро те, що ніяких передумов відмови пристрою начебто не було – ви дбайливо користувалися гаджетом, що не впускали, чи не встромляли в настінні розетки. Купувати нові навушники, які, до речі, навіть китайського виробництва коштують не копійки? Не треба панікувати і поспішати. Найпоширеніша причина відмови подібного роду пристроїв – обрив провідників в кабелі, причому відбувається він найчастіше у самого роз'єму (штекера), де провід постійно перегинається.
Навіщо купувати нові навушники замість практично справних, якщо роз'єм можна просто полагодити? Тим більше, що впоратися з цим завданням зможе практично кожен, вміє тримати в руках паяльник.
Які бувають роз'єми і що у них всередині
Практично всі використовувані для підключення навушників і гарнітур штекери (правильніше назвати їх роз'ємами), мають однакову конструкцію і розрізняються лише за розмірами та кількістю контактів. За розмірами вони групуються наступним чином:
Цифри, вказані в кінці кожного назви, позначають діаметр штирька роз'єму в міліметрах, а виглядають пристрої так:
Зліва направо: micro-Jack 2,5 мм, mini-Jack 3,5 мм, Jack 6,35
Контактів ж на штирках може бути два, три, чотири або п'ять, а позначаються такі роз'єми TS, TRS, TRRS і TRRRS відповідно. Перший тип – моно роз'єм. Він простий за схемою і конструкції, має всього два контакти і в стереотелефонов, а вже тим більше в гарнітурах не використовується. Роз'єм TRS має три висновки і застосовується для підключення стереофонічних телефонів (навушників). TRRS і TRRRS більш складні і при їхній допомозі підключають гарнітури – навушники + мікрофон.
Внизу зображено роз'єм типу TRS, вище – TRRS
Як полагодити штекер від навушників
Як було зазначено вище, штекер навушників має три контакти, а значить, до нього припаюється три дроти. схема подпайкі стереофонических навушників до гнізда буде виглядати наступним чином:
Як припаяти навушники до штекера
З теорією все, пора братися за ремонт. Для цього вам знадобляться:
- Паяльник.
- Каніфоль і припій.
- Гострий ніж.
- Пасатижі.
- Ізоляційна стрічка.
- Термозбіжна трубка (по можливості).
Розбирання і підготовка
Перш за все необхідно максимально точно визначити місце пошкодження. Якщо перелому дроти не видно візуально, можна спробувати знайти перелом на дотик. Перегніть кабель у роз'єму – серйозний перелом ви визначите пальцями. Не вдалося знайти пошкодження? Часто буває і таке, доведеться діяти виходячи з логіки. Найчастіше пошкодження проводу відбувається безпосередньо у роз'єму, максимум пару сантиметрів від нього. Обрізаєте роз'єм з одним – двома сантиметрами кабелю звичайними ножицями.
Якщо у вас є новий штекер, то можете переходити відразу до пункту "Пайка і збірка". Якщо ж в запасі нічого немає, то доведеться повозитися з тільки що обрізаним. На жаль (природно, до вашого, а не виробника), практично всі головні телефони, Крім професійних поставляються з нерозбірними роз'ємами, але це зовсім не означає, що їх неможливо розібрати.
Беріть ніж і зробіть два глибоких розрізу уздовж пластикового корпусу, в який обпресувати металевий контактний стрижень штекера. Ріжте сміливо і глибоко з протилежних сторін, але без фанатизму. Тепер захопіть одну пластмасову половинку пассатижами, а другу спробуйте видалити, піддягаючи ножем. Тут не варто поспішати. Відокремивши одну половину корпусу, ви легко видалите і іншу. Якщо нічого не виходить або виходить частково, зробіть ще кілька поздовжніх розрізів. В результаті перед вами постане приблизно така картина:

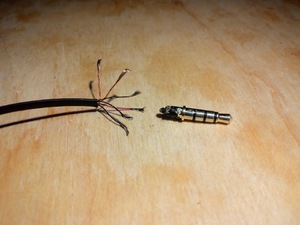

Штекер з віддаленим корпусом
Тепер пора зайнятися кабелем.Акуратно знімаєте з нього 1-2 см ізоляції і виявляєте три, рідше чотири дроти різного кольору:
Трехпроводной (зліва) і чьотирьох шнури
В обох випадках ви маєте червоний і зелений (синій) дроти – це висновки правого і лівого навушника. Провідник кольору міді (він просто мідний і покритий безбарвним лаком або накриття взагалі) – загальний провід для лівого і правого навушника. Якщо кабель чьотирьох, то таких загальних дротів буде два – окремо для кожного з динаміків. Як спаяти навушники, якщо у них 4 дроти? У цьому випадку загальні проводки просто скрутіть, зробивши з них один загальний.
Кольори проводів можуть бути і іншими, але загальний провід практично у всіх конструкціях мідного кольору. Розібратися ж, де правий, а де лівий канал можна за допомогою тестера або в крайньому випадку методом «тику» – припаявши і послухавши.
Пайка і збірка
Тепер залишилося включити паяльник і припаяти штекер до навушників. Перш за все кінці дротів потрібно якісно облуди, не пошкодивши при цьому ні самі провідники, ні ізоляцію. На останній пункт потрібно звернути особливу увагу. Справа в тому, що для зменшення товщини кабелю (особливо це стосується гарнітур для мобільних пристроїв) проводки робляться дуже тонкими, а ізоляцією їм служить лак, який одночасно і позначає колір. При необережної роботі лак легко пошкодити, а це загрожує банальним замиканням, яке може вивести з ладу ваш гаджет, як тільки ви підключите до нього неохайно відремонтовані навушники.
Отже, паяльник розігрітий. Кладете на шматочок х / б тканини або дощечку проводок і, набравши на жало трохи припою і каніфолі, починаєте поздовжніми рухами з невеликим натиском притирати паяльником кінчик проводка до дощечці, постійно його (проводок) провертаючи. Від температури лак потріскається, і оголений провідник покриється припоєм – ЗАЛУДІТЬ. Зверніть увагу на те, що облудить треба лише кінчики довжиною 2-3 мм, решта провід повинен залишитися в ізоляційному лаку.

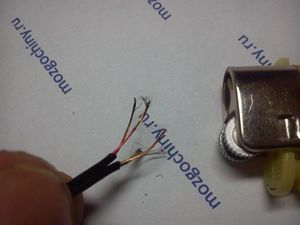

Кабель, правильно (зліва) і неправильно підготовлений до пайки
Важливо! Не використовуйте для зняття лаку відкритий вогонь (сірники, запальнички та ін.), Як радять «фахівці». Тонкі проводки або згорять в полум'я, або ви відпустіть мідь до повної втрати міцності. У будь-якому випадку вогонь Перекалля лак, і при складанні останній просто облетить з дротів. Результат – замикання, остаточно неробочі навушники і хороші шанси спалити вихідні каскади звуку в гаджеті або ПК.
Тепер пайка. Зафіксуйте стрижень штекера в потрібному затиску так, щоб він лежав горизонтально струмопровідними майданчиками вгору. Для цих цілей можна використовувати ті ж пасатижі або пінцет з надітим на рукоятки гумовим колечком. Підійдуть і лещата, але постарайтеся не розчавити стерженек в коржик – він тонкостінний. струмопровідні майданчики (Їх 3) вже облужени, єдино, якщо на них залишилися обривки дротів, відпаяти їх. Маємо три дроти і три контактні площадки. Який куди паяти? Розібратися в цьому допоможе малюнок нижче:
Схема розпаювання штекера на головні телефони

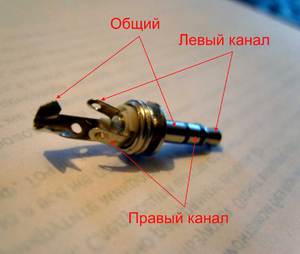

Якщо у вашому розпорядженні є новий роз'єм, то, природно, той, який ви відкусили в процесі підготовки, розбирати сенсу немає. Але, швидше за все, у вас в руках штекер, контактні площадки якого виглядають трохи інакше. як запаяти навушники в цьому випадку? Тут вам допоможе ось це фото:
Зверніть увагу на контактну площадку, до якої припаяні загальні дроти (їх 2, оскільки кабель чотирьохпровідний). Вона виглядає як «крокодил» і є одночасно затискачем, що запобігає виривання дроти при необережному поводженні з навушниками. Після пайки укладіть в неї кабель в ізоляції і акуратно обіжміть пассатижами. Ну і перш ніж підпоювати провід до такого роз'єму, не забудьте на цей самий провід надіти корпус, який ви скрутили зі штекера, добираючись до контактів. Адже після пайки його потрібно буде навернути на місце.
І ще одне зауваження по цій фотографії. Цілком очевидно, що монтажник зробив занадто довгими облуженние кінці і тепер перед складанням їх доведеться ізолювати інакше вони просто замкнуться між собою. Зробити це можна за допомогою обрізків ізоляційної стрічки. По розуму, звичайно, після облуговування кінчики потрібно було вкоротити, залишивши на пайку 2-3 мм. В результаті у вас повинно вийти щось подібне:
Якщо ваш штекер розбірний, то просто зберіть його, навернув на контактний стрижень ковпачок. Ви ж не забули його на столі і перед пайкою нанизані на дріт? Перед складанням не забудьте перевірити працездатність своїх наушніков.Но якщо для ремонту використовувався старий роз'єм, то доведеться мудрувати, оскільки рідний корпус ви розрізали.
Найпростіший варіант – використовувати шматочок термоусадочної трубки відповідного діаметру завдовжки 4-5 см: надіньте термоусадку на місце пайки і прогрійте в полум'я газової запальнички. Естетика такого штекера буде на четвірку, зате досить гнучка трубка не дасть проводу знову зламатися при експлуатації навушників.
Ізоляція штекера за допомогою термоусадочної трубки
Якщо у вашому розпорядженні є термопістолет, то можете залити місце пайки пластиком. Після заливки, поки клей не охолов, отформуйте його мокрими пальцями, надавши потрібний вид.
Як замінити штекер на гарнітурі
Вся методика ремонту, наведена для навушників, годиться і для гарнітури. Єдина відмінність – присутність додаткового дроту, що йде до мікрофона. Зазвичай він чорного або білого кольорів. Раз є додатковий провід, значить, і на штекері повинен бути ще один контакт – четвертий:

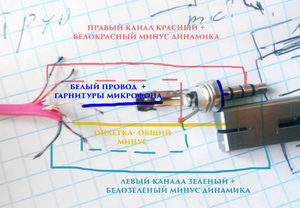

Схема підключення гарнітури до штекера
Якщо ви маєте в своєму розпорядженні тестер і вмієте ним користуватися, то «вирахувати», який дріт куди йде, можна звичайної прозвонкой. При цьому опір кожного з навушників буде перебувати в межах 24-35 Ом, а мікрофона – кілька кОм. При натисканні на кнопку відповіді опір мікрофона має різко падати до декількох десятків Ом або навіть до нуля. Як прозвонкой визначити, де провід лівого динаміка, а де правого? На слух. У момент прозвонки відповідний гучномовець буде видавати клацання. Просто надіньте навушники на голову і телефонуйте.

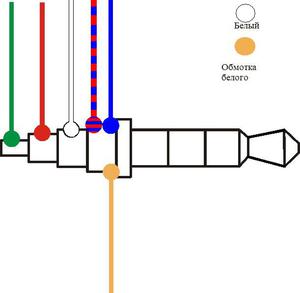

Типова схема гарнітури, де:
І останнє зауваження. Зустрічаються гарнітури, у яких провід з мікрофона і загальний поміняні місцями. Якщо ваша гарнітура після ремонту не запрацювала, просто поміняйте місцями проводи, позначені на малюнку вище, як 3 і 4.
