Як працює симистор: плюси і мінуси застосування
Сімістором називається прилад, розроблений ще в СРСР на електрозаводу міста Саранська. Він має 5 р-n переходів.
Історія його створення доводиться на 1960-і роки, на той час, коли Мордовський інститут заповнив патент на цей винахід.
Про те, як працює симистор, мало хто знає. Його функціонування нагадує роботу тиристора.
Принцип дії
Мабуть, основна відмінність симистора від тиристора полягає в тому, що перший прилад може пропускати струм в двох напрямках, Через що він знайшов своє застосування в електроланцюгах змінного струму.
У сімісторов відсутня катод і анод. Цей факт підтверджується при вивченні вольт-амперної характеристики приладу.
Також можна помітити, що він має симетрію з віссю струму. У його схемі присутній два силових електрода (МТ1 і МТ2) і керуючий електрод (G). Якщо на другий показник подати напругу зі знаком мінус, і його показник виявиться вище заданої величини спрацювання сімістора, і одночасно на силовий електрод подати напругу, достатню для протікання в приладі струму, що перевищує струм утримання сімістора, то він буде пропускати електрику.
Закритися же прилад зможе після того, як напруга на силовому електроді впаде до величини, при якій струм приладу знизиться до струму утримання.

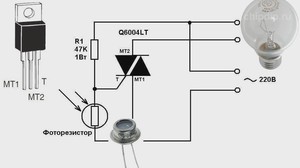

Основною перевагою схем регуляторів потужності на приладі є наявність хорошої двостороннього зв'язку, отже, з'являється унікальна можливість її зміни безпосередньо в період роботи пристрою.

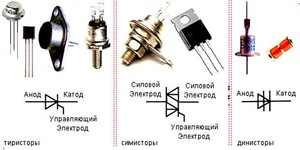

Такі схеми часто використовуються для регулювання світла при використанні всіх відомих ламп розжарювання. Для їх реалізації застосовуються
тиристор;- динистор;
- симистор.
Для такого режиму роботи можна використовувати 4 способу для подачі напруги на МТ2 і G (керуючий електрод). Два перші варіанти вимагають подати напругу зі знаком плюс на силовий електрод (МT2) і негативне або позитивне на керуючий електрод. Наступні два варіанти вимагають подати на силовий електрод (МT2) напруга зі знаком мінус і позитивне або негативне на керуючий електрод.
Важливо, що 1-3 способи вважаються робочими, а четвертий забороненим, так як в цьому режимі може відбутися поломка.
Плюси і мінуси використання
У симистора в принципі роботи можна виділити ряд переваг. Головними його перевагами є:
- низька вартість;
- підвищений термін експлуатації.
Через відсутність будь-яких механічних контактів пристрій не іскрить, що підвищує безпеку його застосування, крім того, відсутні радіоперешкоди при його роботі.
До мінусів апарату зазвичай відносять його сильний перегрів при відсутності радіаторів охолодження. Тому прилад слід використовувати лише при незначних навантаженнях на нього або ж встановити радіатор охолодження.
Кріпити апарат до охолоджувача слід кріпленням з використання гвинта. Апарат дуже чуйний до перехідних процесів і не буде працювати стабільно на високих частотах, а також має сильну чутливість до різного роду шумів і перешкод.
Як приклад можна привести комп'ютерний блок безперебійного живлення. Суть його роботи полягає в тому, що струм мережі перетворюється з постійного на змінний. При відключенні цього блоку симистор починає брати накопичилася електрику зі свого вбудованого акумулятора.
Величезне значення для персонального комп'ютера грає і блок електроживлення в цілому. При різкому перемиканні напруги може статися самовільне включення симистора при відсутності керуючої напруги. Все це може його пошкодити. Всьому виною виникнення перешкоди або викиди напруги при роботі з навантаженням.
Щоб не дати сімісторов зламатися, слід включити шунтуючу RC ланцюжок.Однак в певних колах можуть виникнути електричні перешкоди і шуми. Якщо вони досягнуть значення включення, то прилад включиться не в той час. Щоб цього не сталося, слід вкоротити дроти, які ведуть до затвору, або ж використовувати екранований кабель.
Ще одним способом для позбавлення від шумів є використання резистора, величина якого становить 1 кому.
застосування симистора
Через своїх унікальних характеристик, простоти пристрою і невеликій вартості симистор успішно застосовується як в побуті, так і в промисловості, в наступних видах техніки:
Практично в кожному електроприладі, наявному в будинку, знайдеться симистор.
У промисловій сфері прилади застосовуються при регулюванні світла, крім того, з їх допомогою регулюються електроприлади і електродвигуни.
Симистор легко зможе замінити електромеханічні реле, так як він набагато більш довговічний і надійний. Апарат дуже добре зарекомендував себе на ринку і, незважаючи на бурхливо розвивається електроніку, до цих пір користується великим попитом, так як знайшов широке застосування не тільки в домашній техніці, але і в промисловості.
